  • 早期的转场
  • Material Design 转场动画
  • Material Motion 动画
  • MaterialContainerTransform
  • Shared axis
  • Fade Through
  • Fade
  • 总结

早期的转场

最初，两个Activity之间的切换的过度动画，都是用overridePendingTransition。它只支持平移、缩放、透明度、旋转四种动画效果。

比如我们写个平移跳转动画，实现是这样的。首先，我们在资源文件anim下新建两个动画资源文件 enter_anim.xml 和 quit_anim.xml，分别表示进入和退出的动画。

enter_anim.xml

<?xml version=".0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android"
    android:duration="">
    <translate
        android:fromXDelta="%p"
        android:toXDelta="" />
</set>

quit_anim.xml

<?xml version=".0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android"
    android:duration="">
    <translate
        android:fromXDelta=""
        android:toXDelta="-%p" />
</set>

然后在界面跳转的时候，调用overridePendingTransition就行啦

    startActivity(Intent(this, TestActivity::class.java))
    overridePendingTransition(R.anim.enter_anim, R.anim.quit_anim)

Material Design 转场动画

Android 5.0之后使用，具有三种转场动画效果：

  • Explode：爆炸式，将视图移入场景中心或从中移出
  • Fade：淡入淡出式，通过更改透明度来添加和移出视图
  • Slide：滑动式，从场景的一个边缘移入或移出视图

Materia转场有两种启用方式，一种是在theme中设置 windowActivityTransitions

<style name="Theme.AndroidApp" parent="Theme.MaterialComponents.DayNight.DarkActionBar">
    <item name="android:windowActivityTransitions">true</item>
</style>

一种是通过代码开启

window.requestFeature(Window.FEATURE_ACTIVITY_TRANSITIONS)

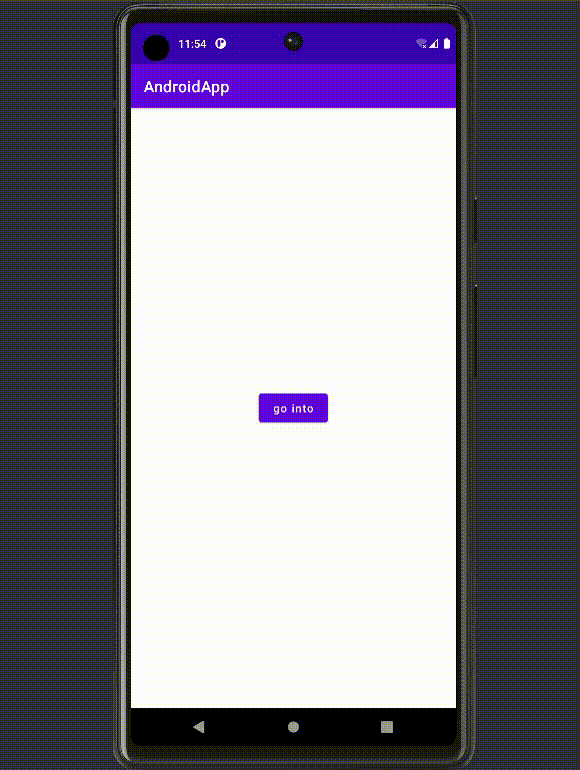

下面，通过一个简单的示例，来瞧瞧具体是怎么去使用的

在MainActivity中设置退出动画，然后通过点击事件去进行跳转到TestActivity

class MainActivity : AppCompatActivity() {  private lateinit var binding: ActivityMainBinding
override fun onCreate(savedInstanceState: Bundle?) {
    window.apply {
        requestFeature(Window.FEATURE_ACTIVITY_TRANSITIONS)
        exitTransition = Fade() //退出动画
    }
    super.onCreate(savedInstanceState)
    binding = ActivityMainBinding.inflate(layoutInflater)
    setContentView(binding.root)
      binding.go.setOnClickListener {
        materialGo()
    }
}
private fun materialGo() {
    val intent = Intent(this, TestActivity::class.java)
    startActivity(intent, ActivityOptions.makeSceneTransitionAnimation(this).toBundle())
}
}

在TestActivity中设置进入动画，这样淡入淡出式就完成了

class TestActivity : AppCompatActivity() {  override fun onCreate(savedInstanceState: Bundle?) {
    window.run {
        requestFeature(Window.FEATURE_ACTIVITY_TRANSITIONS)
        enterTransition = Fade() //进入动画
    }
    super.onCreate(savedInstanceState)
    val binding = ActivityTestBinding.inflate(layoutInflater)
    setContentView(binding.root)
}
}

共享元素

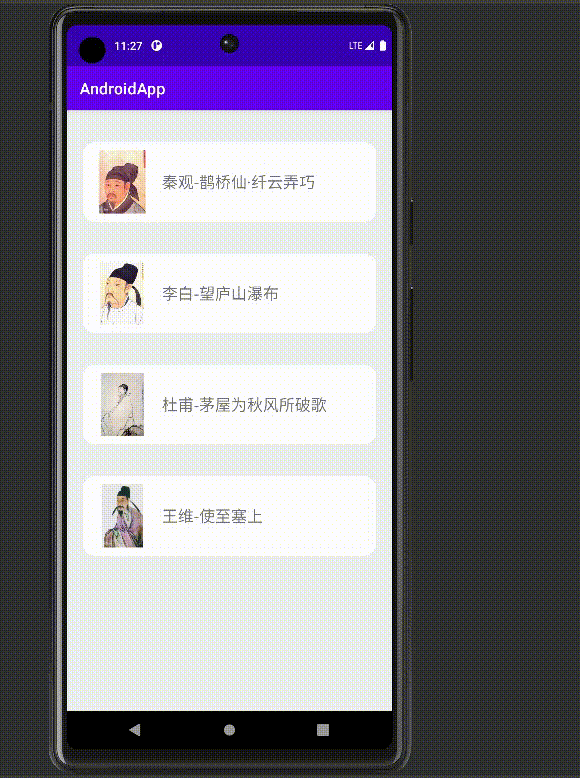

如下所示，共享元素的效果很有趣，看着就像是图片从一个页面放大到另一个页面

共享元素过渡方式有四种

  • changeBounds：为目标视图布局边界的变化添加动画效果
  • changeClipBounds：为目标视图裁剪边界的变化添加动画效果
  • changeTransform：为目标视图缩放和旋转方面的变化添加动画效果
  • changeImageTransform：为目标图片尺寸和缩放方面的变化添加动画效果

首先需要设置transitionName，告诉系统，哪个View需要做动画，然后进行Activity的跳转

binding.image.setOnClickListener {
    binding.image.transitionName = "shared_elements"
    val options =
        ActivityOptions.makeSceneTransitionAnimation(this, binding.image, "shared_elements")
    val intent = Intent(this, TestActivity::class.java)
    startActivity(intent, options.toBundle())
}

在目标Activity中给View设置transitionName，也可添加一系列的过渡效果

class TestActivity : AppCompatActivity() {
    override fun onCreate(savedInstanceState: Bundle?) {  val transitionSet = TransitionSet().apply {
    addTransition(ChangeBounds())
    addTransition(ChangeClipBounds())
    addTransition(ChangeTransform())
    addTransition(ChangeImageTransform())
}
with(window) {
    requestFeature(Window.FEATURE_ACTIVITY_TRANSITIONS)
    sharedElementEnterTransition = transitionSet
    sharedElementExitTransition = transitionSet
}
super.onCreate(savedInstanceState)
val binding = ActivityTestBinding.inflate(layoutInflater)
setContentView(binding.root)
binding.picture.transitionName = "shared_elements"
    }
}

如果要使用多个共享元素，可使用Pair，例如

    val options = ActivityOptionsCompat.makeSceneTransitionAnimation(
        this, Pair(binding.imageView, "imageView"),
        Pair(binding.signature, "signature")
    )

Material Motion 动画

它提供了四种模式，可以根据需求灵活选用，分别是：

MaterialContainerTransform

用于包含容器的界面元素之间的过渡，通过将一个UI元素无缝转换为另一个UI元素，在两个不同的界面元素之间创造可视化的连接，跟之前共享元素动画最大的不同点在于它可以是一个 ViewGroup，也可以是一个 View。

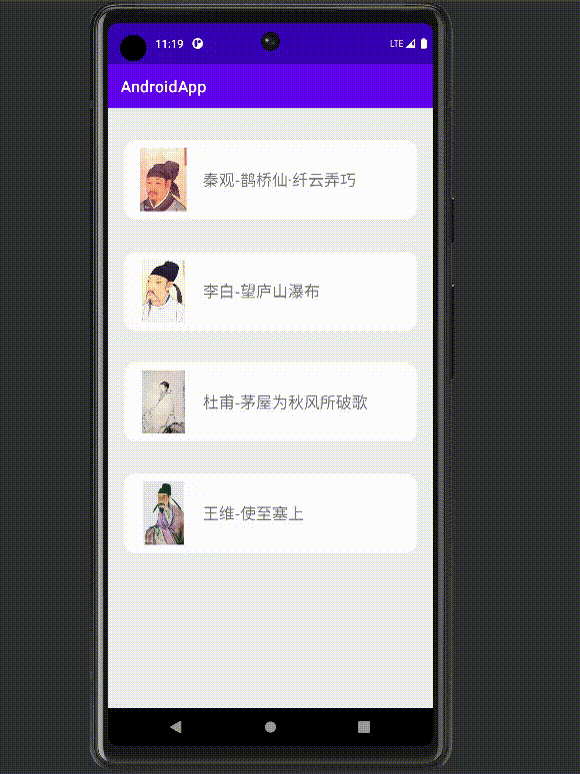

下面，我们通过一个简单的例子来感受一下效果，item是个LinearLayout，用于点击跳转。

class MainActivity : AppCompatActivity() {
    private lateinit var binding: ActivityMainBinding
    override fun onCreate(savedInstanceState: Bundle?) {  //.启用转场动画
window.requestFeature(Window.FEATURE_ACTIVITY_TRANSITIONS)
setExitSharedElementCallback(MaterialContainerTransformSharedElementCallback())
super.onCreate(savedInstanceState)
binding = ActivityMainBinding.inflate(layoutInflater)
setContentView(binding.root)
initView()
    }
    private fun initView() {  //.设置transitionName
binding.item.transitionName = "share"
binding.item.setOnClickListener {
    //.进行页面跳转
    startActivity(
        Intent(this, TestActivity::class.java),
        ActivityOptions.makeSceneTransitionAnimation(this, it, "share").toBundle()
    )
}
    }
}

在目标Activity中，只显示了几行文本，整体用LinearLayout做容器，id为display。

这里为了更加清楚的看到动画的转换过程，我将动画的执行时间duration设置为2秒，实际开发中，不能搞这么久哦。

class TestActivity : AppCompatActivity() {
    override fun onCreate(savedInstanceState: Bundle?) {  //.启用转场动画
window.requestFeature(Window.FEATURE_ACTIVITY_TRANSITIONS)
setEnterSharedElementCallback(MaterialContainerTransformSharedElementCallback())
super.onCreate(savedInstanceState)
val binding = ActivityTestBinding.inflate(layoutInflater)
setContentView(binding.root)
//.设置transitionName
binding.display.transitionName = "share"
//.设置具体的动画
window.sharedElementEnterTransition = MaterialContainerTransform().apply {
    addTarget(binding.display)
    scrimColor = Color.TRANSPARENT
    setAllContainerColors(Color.WHITE)
    duration =L
}
window.sharedElementExitTransition = MaterialContainerTransform().apply {
    addTarget(binding.display)
    scrimColor = Color.TRANSPARENT
    setAllContainerColors(Color.WHITE)
    duration =L
}
    }
}

MaterialContainerTransform有两个属性需要注意下：

  • scrimColor：用于控制在动画容器后面绘制的半透明阴影的颜色。默认情况下，该元素会设为 32% 黑色。这里将其设为透明，这意味着不会绘制任何纱罩。
  • setAllContainerColors：在两个视图之间添加动画时，它会在画布上绘制 3 个容器： 后台容器 ，起始视图的容器和结束视图的容器。对于这 3 个容器，我们都可以为其填充颜色，并将其默认设为透明。如果您的起始视图或结束视图本身没有绘制背景，导致在动画播放期间其他元素显示在其下层，那么设置这些背景填充颜色可能会很有用。我们可以使用 setAllContainerColors 来统一颜色，确保我们不会遇到任何视觉问题。

Shared axis

用于具有空间或导航关系的界面元素之间的过渡，让元素在转换时共用 x 轴、y 轴或 z 轴，用以强调元素间的关系。

在MainActivity中设置退出动画

//启用转场动画
window.requestFeature(Window.FEATURE_ACTIVITY_TRANSITIONS)
window.exitTransition = MaterialSharedAxis(MaterialSharedAxis.X, true).apply {
    //指定转换视图
    addTarget(R.id.list)
    //转换不包含导航和状态栏
    excludeTarget(android.R.id.statusBarBackground, true)
    excludeTarget(android.R.id.navigationBarBackground, true)
}

进行跳转

    startActivity(
        Intent(this, TestActivity::class.java),
        ActivityOptions.makeSceneTransitionAnimation(this).toBundle()
    )

在TestActivity中设置进入动画

window.requestFeature(Window.FEATURE_ACTIVITY_TRANSITIONS)
window.enterTransition = MaterialSharedAxis(MaterialSharedAxis.X, true).apply {
    addTarget(R.id.display)
    excludeTarget(android.R.id.statusBarBackground, true)
    excludeTarget(android.R.id.navigationBarBackground, true)
}

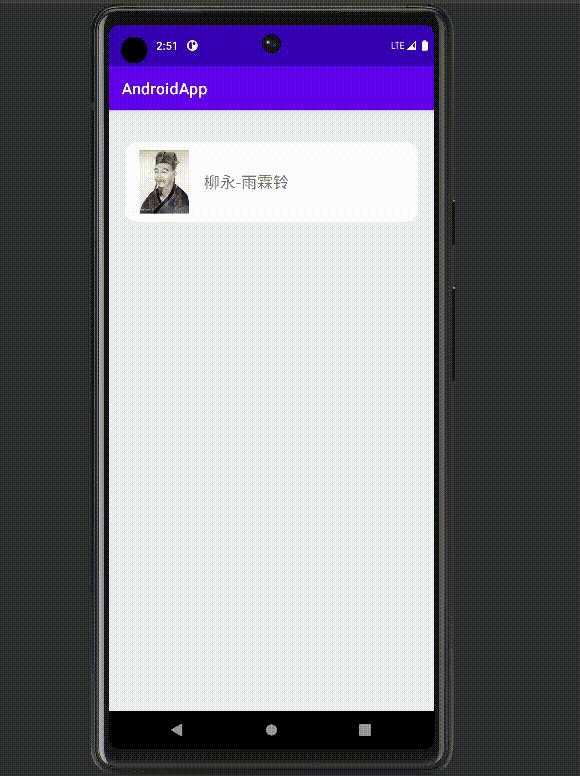

然后，我们来看一下转场效果

Fade Through

用于彼此之间没有密切关系的界面元素之间的过渡，使用依序淡出和淡入的效果，并会对转入的元素进行缩放，用法跟MaterialSharedAxis差不多。

window.requestFeature(Window.FEATURE_ACTIVITY_TRANSITIONS)
window.enterTransition = MaterialFadeThrough().apply {
    addTarget(R.id.display)
    excludeTarget(android.R.id.statusBarBackground, true)
    excludeTarget(android.R.id.navigationBarBackground, true)
}

Fade

用于进入或退出屏幕画面范围的界面元素。似乎效果上Fade 和上面的 Fade Through 差不多，其实确实都是透明度+缩放动画，但是官方建议，如果发生在同一个界面，例如在屏幕中心淡出的对话框。

这里为了更清楚的看清转场过程，将动画的执行时间duration设置为1000，实际开发中应设置小点，或者不用去设置

    val materialFade = MaterialFade().apply {
        duration =L
    }
    TransitionManager.beginDelayedTransition(binding.list, materialFade)
    binding.detail.visibility = View.VISIBLE

总结

在Android 转场动画的发展中，早期的转场支持平移、缩放、透明度、旋转四种基础动画效果，随后，出现了Material Design 转场动画，给我们带来了共享元素动画效果，最后Material Motion 动画封装了四种动画，使得转场效果的实现更加容易。我觉得，页面之间的转场效果，可以赋予应用活力，丰富用户的使用体验，升华应用交互的灵魂，常言道，好看的皮囊千篇一律，有趣的灵魂万里挑一。
