前言

前文我们理解了ViewGroup的测量与布局，但是并没有涉及到多少的交互逻辑，而 ViewGroup 的交互逻辑说起来范围其实是比较大的。从哪开始说起呢？

我们暂且把 ViewGroup 的交互分为几块知识区，

  • 事件的拦截。
  • 事件的处理（内部又分不同的处理方式）。
  • 子View的移动与协调。
  • 父ViewGroup的协调运动。

然后我们先简单的做一个介绍，需要注意的是下面每一种方式单独拿出来都是一个知识点或知识面，这里我个人理解的话，可以当做一个目录，我们先简单的复习学习一下，心里过一遍，如果遇到哪一个知识点不是那么了解，那我们也可以单独的对这个技术点进行搜索与对应的学习。

而本文介绍完目录之后，我们会针对其中的一种【子View的协调运动】，也就是本文的侧滑菜单效果做讲解，后期也会对一些其他常用的效果再做分析哦。

话不多说，Let's go

一、常用的几种交互方式

一般来说，常见的几种场景通常来说涉及到如下的几种方式。每一种方式又根据不同的效果可以分为不同的方式来实现。

需要注意的是有时候也并非唯一解，也可以通过不同的方式实现同样的效果。也可以通过不同的方式组合起来，实现一些特定的效果。

下面我们先从事件的分发与拦截说起：

1.1 事件的拦截处理

自定义 ViewGroup 的一种分类，还比较常用的就是解决事件的冲突，常用的就是事件的拦截，这一点就需要了解一点 View 的事件分发与拦截的机制了。不过相信大家多多少少都懂一点，毕竟也是面试必出题了，下面简单说一下。

事件分发方面的区别：

事件分发机制主要有三个方法：dispatchTouchEvent()、onInterceptTouchEvent()、onTouchEvent()

ViewGroup包含这三个方法，而View则只包含dispatchTouchEvent()、onTouchEvent()两个方法，不包含onInterceptTouchEvent()。

onTouchEvent() 与 dispatchTouchEvent() 相信大家都有所了解。

onTouchEvent() 是事件的响应与处理，而dispatchTouchEvent() 是事件的分发。

需要注意的是当某个子View的dispatchTouchEvent()返回true时，会中止Down事件的分发，同时在ViewGroup中记录该子View。接下来的Move和Up事件将由该子View直接进行处理。

而 onInterceptTouchEvent() 就是ViewGroup专有的拦截处理，虽然子 View 没有拦截的方法，但是子View可以通过调用方法 getParent().requestDisallowInterceptTouchEvent() 请求父ViewGroup不拦截事件。

通过 重写 onInterceptTouchEvent() 或者 使用 requestDisallowInterceptTouchEvent() 即可达到事件拦截的处理。

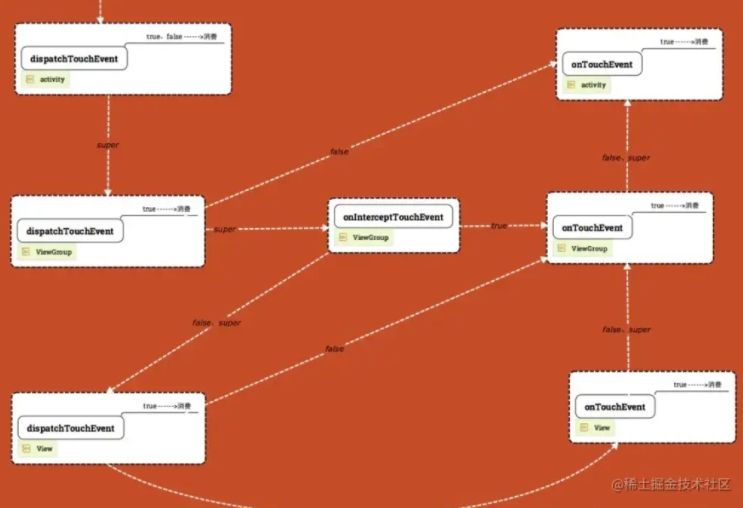

关于事件的处理这里可以引用一张图，非常的清晰：

实际的应用，我这里以 ViewPager2 嵌套 RecyclerView 的场景为例。

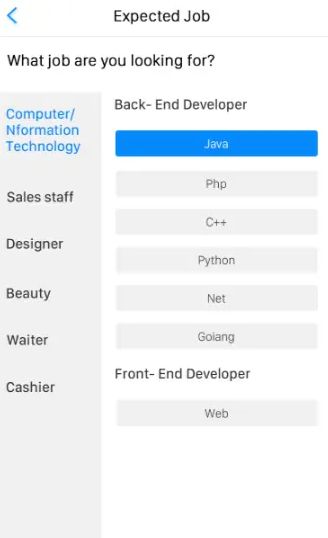

如图所示的分类列表，我们可以使用ViewPager2 嵌套 RV 来实现。（具体的实现方式有多种，这里不做讨论），那么就会出现一个问题。什么时候滚动子 RV 。什么时候滚动垂直的父 VP2 。如果大家有尝试过类似的场景，相信大家就能理解这其中的坑点，随机出现父布局与子布局的滚动，也就是说有还是有事件冲突的问题。

就算大家使用别的方案解决了这个问题，那么换成一个复杂的分类列表又如何？

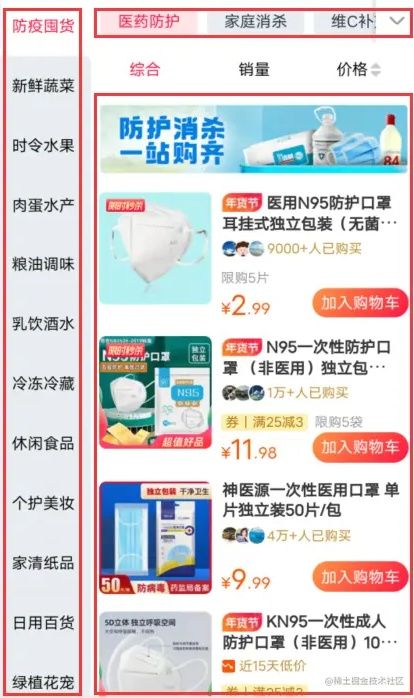

再比如这种复杂的分类页面，由于数据量比较大，子 RV 的上拉滑动事件中还需要加入上拉加载的时间。这一个分类滑动完毕之后，还需要切换右上的横向Tab。当横向Tab到最后一个了，并且滑动完毕之后，左侧的滚动Tab才往下走一个。

面对如此复杂的分类列表滚动逻辑，我们就需要使用自定义ViewGroup时间拦截层，自己控制什么时机由子 RV 控制滑动，什么时机由父 VP2 控制滑动。

这里我们以上图的简单示例为主，也是默认的常用效果，当子 RV 滚动完成之后再交由父 VP2 滚动。我们定义的拦截层自定义ViewGroup如下：

class NestedScrollableHost : FrameLayout {

    constructor(context: Context) : super(context)
    constructor(context: Context, attrs: AttributeSet?) : super(context, attrs)

    private var touchSlop =
    private var initialX =f
    private var initialY =f

    private val parentViewPager: ViewPager?
        get() {
            var v: View? = parent as? View
            while (v != null && v !is ViewPager) {
                v = v.parent as? View
            }
            return v as? ViewPager
        }

    private val child: View? get() = if (childCount >) getChildAt(0) else null

    init {
        touchSlop = ViewConfiguration.get(context).scaledTouchSlop
    }

    private fun canChildScroll(orientation: Int, delta: Float): Boolean {
        val direction = -delta.sign.toInt()
        return when (orientation) { -> child?.canScrollHorizontally(direction) ?: false
 -> child?.canScrollVertically(direction) ?: false
            else -> throw IllegalArgumentException()
        }
    }

    override fun onInterceptTouchEvent(e: MotionEvent): Boolean {
        return handleInterceptTouchEvent(e)
    }


    private fun handleInterceptTouchEvent(e: MotionEvent): Boolean {

        val orientation = parentViewPager?.orientation ?: return false

        if (!canChildScroll(orientation, -f) && !canChildScroll(orientation, 1f)) {
            return false
        }

        if (e.action == MotionEvent.ACTION_DOWN) {
            initialX = e.x
            initialY = e.y
            parent.requestDisallowInterceptTouchEvent(true)

        } else if (e.action == MotionEvent.ACTION_MOVE) {

            val dx = e.x - initialX
            val dy = e.y - initialY
            val isVpHorizontal = orientation == ORIENTATION_HORIZONTAL

            val scaledDx = dx.absoluteValue * if (isVpHorizontal) .f else 1f
            val scaledDy = dy.absoluteValue * if (isVpHorizontal)f else .5f

            if (scaledDx > touchSlop || scaledDy > touchSlop) {
                return if (isVpHorizontal == (scaledDy > scaledDx)) {
                    //垂直的手势拦截
                    parent.requestDisallowInterceptTouchEvent(false)
                    true
                } else {

                    if (canChildScroll(orientation, if (isVpHorizontal) dx else dy)) {
                        //子View能滚动，不拦截事件
                        parent.requestDisallowInterceptTouchEvent(true)
                        false
                    } else {
                        //子View不能滚动，直接就拦截事件
                        parent.requestDisallowInterceptTouchEvent(false)
                        true
                    }
                }
            }
        }

        return false
    }

}

这里主要的逻辑就是对拦截做处理，而如果是下图中复杂的分类页面，也是类似的逻辑，只是需要手动的控制是否拦截了。可以实现同样的效果的。

而除了拦截事件的自定义 ViewGroup 的场景之外，我们用的比较多的就是事件的处理了，事件的处理又分很多，可以自己手撕 onTouchEvent 。也可通过 Scroller 来实现滚动效果。也能通过 GestureDetector 手势识别器来帮我们完成。

下面一起来看看分别如何实现：

1.2 自行处理事件的几种方式

在之前的 View 和 ViewGroup 的学习中，我们一般都是自己来处理事件的响应与拦截，一般都是通过 MotionEvent 对象，拿到它的事件和一些位置信息，做绘制和事件拦截。

其实除了这一种最基本的方式，还有其他的方式也同样可以操作，分为不同的场景，我们可以选择性的使用不同的方式，都可以达到同样的效果。

onTouchEvent

我们比较常见的就是在 dispatchTouchEvent()、onTouchEvent() 两个方法中通过 MotionEvent 对象来操作属性。

比较常用的就是通过手势记录坐标点，然后进行绘制，或者进行事件的拦截。

例如，如果想绘制，我们可以记录变化的X与Y，然后通过指定的公式转换为绘制的变量，然后通过 invalidate 触发重绘，在 onDraw 中取到变化的变量绘制出来，达到动画或滚动或其他的一些效果。

@Override
public boolean onTouchEvent(MotionEvent event) {
    if (event.getAction() == MotionEvent.ACTION_DOWN) {
          //按下的时候记录当前操作的是左侧限制圆还是右侧的限制圆
        downX = event.getX();
        touchLeftCircle = checkTouchCircleLeftOrRight(downX);
          if (touchLeftCircle) {
            //如果是左侧
            //如果超过右侧最大值则不处理
            if (downX + perSlice > mRightCircleCenterX) {
                return false;
            }
              mLeftCircleCenterX = downX;
        } else {
            //如果是右侧
            //如果超过左侧最小值则不处理
            if (downX - perSlice < mLeftCircleCenterX) {
                return false;
            }
              mRightCircleCenterX = downX;
        }
      }
      //中间的进度矩形是根据两边圆心点动态计算的
    mSelectedCornerLineRect.left = mLeftCircleCenterX;
    mSelectedCornerLineRect.right = mRightCircleCenterX;
      //全部的事件处理完毕，变量赋值完成之后，开始重绘
    invalidate();
      return true;
}

或者我们可以通过记录X和Y的坐标，判断滑动的方向从而进行事件的拦截：

 @Override
    public boolean dispatchTouchEvent(MotionEvent ev) {
        int x = (int) ev.getRawX();
        int y = (int) ev.getRawY();
        int dealtX =;
        int dealtY =;

        switch (ev.getAction()) {
            case MotionEvent.ACTION_DOWN:
                dealtX =;
                dealtY =;
                // 保证子View能够接收到Action_move事件
                getParent().requestDisallowInterceptTouchEvent(true);
                break;
            case MotionEvent.ACTION_MOVE:
                dealtX += Math.abs(x - lastX);
                dealtY += Math.abs(y - lastY);

                // 这里是否拦截的判断依据是左右滑动，读者可根据自己的逻辑进行是否拦截
                if (dealtX >= dealtY) { // 左右滑动请求父 View 不要拦截
                    getParent().requestDisallowInterceptTouchEvent(true);
                } else {
                    getParent().requestDisallowInterceptTouchEvent(false);
                }
                lastX = x;
                lastY = y;
                break;
            case MotionEvent.ACTION_CANCEL:
                break;
            case MotionEvent.ACTION_UP:
                break;

        }
        return super.dispatchTouchEvent(ev);
    }

这种方式相信也是大家见的最多的，看见代码就知道是什么意思，所以这里就不放图与Demo了，如果想了解，也可以看看我之前的自定义View绘制文章，基本都是这个套路。

接下来我们继续，那么除了原始的 MotionEvent 做移动之外，我们甚至可以使用 Scroller 来专门做滚动的操作。只是相对来说 Scroller 是比较少用的。（毕竟谷歌给我们的太多的滚动的控件了），但是掌握之后可以实现一些特殊的效果，也是值得一学，下面一起看看吧。

Scroller

Scroller 译为滚动器，是 ViewGroup 类中原生支持的一个功能。Scroller 类并不负责滚动这个动作，只是根据要滚动的起始位置和结束位置生成中间的过渡位置，从而形成一个滚动的动画。

Scroller 本身并不神秘与复杂，它只是模拟提供了滚动时相应数值的变化，复写自定义 View 中的 computeScroll() 方法，在这里获取 Scroller 中的 mCurrentX 和 mCurrentY，根据自己的规则调用 scrollTo() 方法，就可以达到平稳滚动的效果。

本质上就是一个持续不断刷新 View 的绘图区域的过程，给定一个起始位置、结束位置、滚动的持续时间，Scroller 自动计算出中间位置和滚动节奏，再调用 invalidate()方法不断刷新。

需要注意的是调用scrollTo()和 scrollBy()的区别。其实也不复杂，我们翻译为中文的意思，scrollTo是滚动到xx，scrollBy是滚动了xx，这样是不是就一下就理解了。

剩下的就是需要重写computeScroll执行滚动的逻辑。

下面举个简单的栗子：

我们使用 Scroller模仿一个 简易的 ViewPager 效果。自定义ViewGroup中加入了9个View。并且占满全屏，然后我们上滑动切换布局，当停手会判断是回到当前View还是去下一个View。

ViewGroup的测量与布局在之前的文章中我们已经反复的复习了，这应该没什么问题：

 @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        super.onMeasure(widthMeasureSpec, heightMeasureSpec);
        int count = getChildCount();
        for (int i =; i < count; i++) {
            View childView = getChildAt(i);
            measureChild(childView, widthMeasureSpec, heightMeasureSpec);
        }

    }

    @Override
    protected void onLayout(boolean changed, int l, int t, int r, int b) {
        int childCount = getChildCount();
        //设置ViewGroup的高度
        MarginLayoutParams mlp = (MarginLayoutParams) getLayoutParams();
        mlp.height = mScreenHeight * childCount;
        setLayoutParams(mlp);

        for (int i =; i < childCount; i++) {
            View child = getChildAt(i);

            if (child.getVisibility() != View.GONE) {
                child.layout(l, i * mScreenHeight, r, (i +) * mScreenHeight);
            }
        }
    }

然后就是对Touch和滚动的操作：

private int mLastY;
private int mStart;
private int mEnd;
private Scroller mScroller;
  ...
  @Override
public void computeScroll() {
    super.computeScroll();
      if (mScroller.computeScrollOffset()) {
        scrollTo(, mScroller.getCurrY());
        postInvalidate();
    }
}
  @Override
public boolean onTouch(View v, MotionEvent event) {
    int y = (int) event.getY();
    switch (event.getAction()) {
        case MotionEvent.ACTION_DOWN:
            mLastY = y;
            mStart = getScrollY();
            break;
        case MotionEvent.ACTION_MOVE:
            //当停止动画的时候，它会马上滚动到终点，然后向动画设置为结束。
            if (!mScroller.isFinished()) {
                mScroller.abortAnimation();
            }
            int dy = mLastY - y;
            if (getScrollY() <) {
                dy =;
            }
            //开始滚动
            scrollBy(, dy);
            mLastY = y;
            break;
        case MotionEvent.ACTION_UP:
            mEnd = getScrollY();
            int dScrollY = mEnd - mStart;
            if (dScrollY >) {
                if (dScrollY < mScreenHeight /) {
                    mScroller.startScroll(, getScrollY(), 0, -dScrollY);
                } else {
                    mScroller.startScroll(, getScrollY(), 0, mScreenHeight - dScrollY);
                }
            } else {
                if (-dScrollY < mScreenHeight /) {
                    mScroller.startScroll(, getScrollY(), 0, -dScrollY);
                } else {
                    mScroller.startScroll(, getScrollY(), 0, -mScreenHeight - dScrollY);
                }
            }
            invalidate();
            break;
      }
      return true;
}

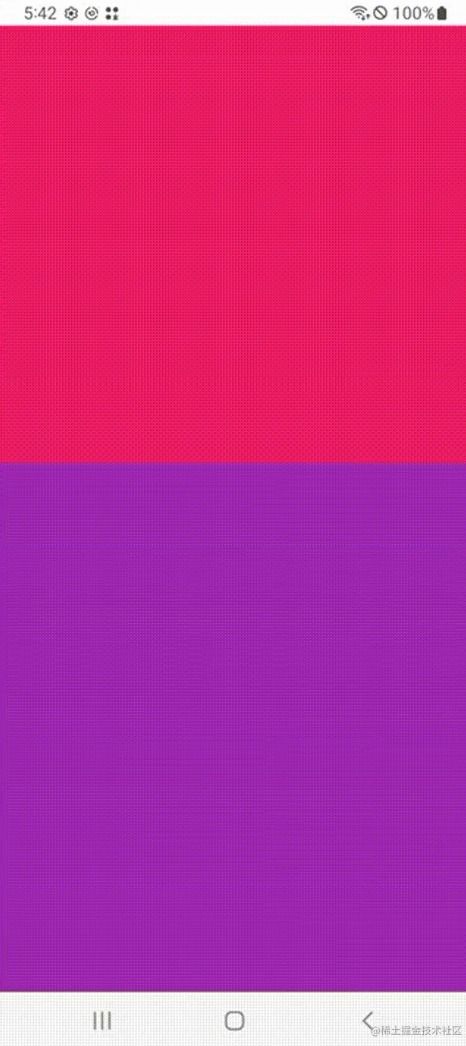

那么实现的效果就是如下图所示：

是不是相当于一个简配的ViewPager呢。。。

既然我们的一些事件点击和移动可以通过 MotionEvent 来实现，一些特定的滚动效果还能通过 Scroller 来实现。有没有更方便的一种方式全部帮我们实现呢？

接下来就是我们常用的 GestureDetector 类了。可以帮助我们快速实现点击与滚动效果。

GestureDetector

GestureDetector类，这个类指明是手势识别器，它内部封装了一些常用的手势操作的接口，让我们快速的处理手势事件，比如单机、双击、长按、滚动等。

通常来说我们使用 GestureDetector 分为三步：

  • 初始化 GestureDetector 类。
  • 定义自己的监听类OnGestureListener，例如实现 GestureDetector.SimpleOnGestureListener。
  • 在 dispatchTouchEvent 或 onTouchEvent 方法中，通过GestureDetector将 MotionEvent 事件交给监听器 OnGestureListener

例如我们最简单的例子自定义View,控制View跟随手指移动，我们之前的做法是手撕 onTouchEvent，在按下的时候记录坐标，移动的时候计算坐标，然后重绘达到View跟随手指移动的效果。那么此时我们就能使用另一种方式来实现：

  private GestureDetector mGestureDetector;
  private float centerX;
  private float centerY;

  private void init(Context context) {
        mGestureDetector = new GestureDetector(context, new MTouchDetector());
        setClickable(true);
    }

    @Override
    public boolean dispatchTouchEvent(MotionEvent event) {

        //将Event事件交给监听器 OnGestureListener
        mGestureDetector.onTouchEvent(event);

        return super.dispatchTouchEvent(event);
    }

      private class MTouchDetector extends GestureDetector.SimpleOnGestureListener {

        public boolean onDown(MotionEvent e) {
            YYLogUtils.w("MTouchDetector-onDown");
            return super.onDown(e);
        }

        public boolean onScroll(MotionEvent e, MotionEvent e2, float distanceX, float distanceY) {

            centerY -= distanceY;
            centerX -= distanceX;

            //边界处理 ...

             postInvalidate();
        }

    }

上面我们通过 GestureDetector 来实现了 onTouch 中的绘制效果，那么同样的我们也可以通过 GestureDetector 来实现 onTouch 中的时间拦截效果：

  private GestureDetector mGestureDetector;

  private void init(Context context) {
        mGestureDetector = new GestureDetector(context, new MTouchDetector());
        setClickable(true);
    }

    @Override
    public boolean dispatchTouchEvent(MotionEvent event) {

        // 先告诉父Viewgroup，不要拦截，然后再内部判断是否拦截
        getParent().requestDisallowInterceptTouchEvent(true);
        //将Event事件交给监听器 OnGestureListener
        mGestureDetector.onTouchEvent(event);

        return super.dispatchTouchEvent(event);
    }

      private class MTouchDetector extends GestureDetector.SimpleOnGestureListener {

        public boolean onDown(MotionEvent e) {
            YYLogUtils.w("MTouchDetector-onDown");
            return super.onDown(e);
        }

        public boolean onScroll(MotionEvent e, MotionEvent e2, float distanceX, float distanceY) {

         if (.732 * Math.abs(distanceX) >= Math.abs(distanceY)) {

                YYLogUtils.w("请求不要拦截我");
                getParent().requestDisallowInterceptTouchEvent(true);
                return true;

            } else {
                YYLogUtils.w("拦截我");
                getParent().requestDisallowInterceptTouchEvent(false);
                return false;
            }
        }
        ...
    }

GestureDetector 甚至能实现 Scroller 的效果，实现山寨ViewPager的效果，

  private GestureDetector mGestureDetector;

  private void init(Context context) {
        mGestureDetector = new GestureDetector(context, new MTouchDetector());
        setClickable(true);
    }

    @Override
    public boolean dispatchTouchEvent(MotionEvent event) {

        //将Event事件交给监听器 OnGestureListener
        mGestureDetector.onTouchEvent(event);

        return super.dispatchTouchEvent(event);
    }

      private class MTouchDetector extends GestureDetector.SimpleOnGestureListener {

        public boolean onDown(MotionEvent e) {
            YYLogUtils.w("MTouchDetector-onDown");
            return super.onDown(e);
        }

        public boolean onScroll(MotionEvent e, MotionEvent e2, float distanceX, float distanceY) {

           //直接移动
           scrollBy((int) distanceX, getScrollY());

        }
        ...
    }

可以看到我们直接在 GestureDetector 的 onScroll 回调中直接 scrollBy 有上面那种 Scroller 的效果了，比较跟手但是不能指定跳转到页面，但是如果想要更好的ViewPager效果，我们需要结合 Scroller 配合的使用就可以有更好的效果。

  private GestureDetector mGestureDetector;
  private int currentIndex;
  private int startX;
  private int endX;
  private Scroller mScroller;

  private void init(Context context) {
        mGestureDetector = new GestureDetector(context, new MTouchDetector());
        setClickable(true);
    }

    @Override
    public boolean onTouchEvent(MotionEvent event) {
        mGestureDetector.onTouchEvent(event);
        switch (event.getAction()) {
            case MotionEvent.ACTION_DOWN:
                startX = (int) event.getX();
                break;
            case MotionEvent.ACTION_MOVE:
                break;
            case MotionEvent.ACTION_UP:
                endX = (int) event.getX();

                int tempIndex = currentIndex;
                if (startX - endX > getWidth() /) {
                    tempIndex++;
                } else if (endX - startX > getWidth() /) {
                    tempIndex--;
                }
                scrollIndex(tempIndex);
                break;
        }
        return true;
    }

    private class MTouchDetector extends GestureDetector.SimpleOnGestureListener {

        public boolean onDown(MotionEvent e) {
            YYLogUtils.w("MTouchDetector-onDown");
            return super.onDown(e);
        }

        public boolean onScroll(MotionEvent e, MotionEvent e2, float distanceX, float distanceY) {

           //直接移动
           scrollBy((int) distanceX, getScrollY());
           return true;
        }
        ...
    }

      private void scrollIndex(int tempIndex) {
        //第一页不能滑动
        if (tempIndex <) {
            tempIndex =;
        }
        //最后一页不能滑动
        if (tempIndex > getChildCount() -) {
            tempIndex = getChildCount() -;
        }
        currentIndex = tempIndex;
        mScroller.startScroll(getScrollX(),, currentIndex * getWidth() - getScrollX(), 0);
        postInvalidate();
    }

    @Override
    public void computeScroll() {
        super.computeScroll();
        if (mScroller.computeScrollOffset()) {
            scrollTo(mScroller.getCurrX(),);
            postInvalidate();
        }
    }

这样通过 GestureDetector 结合 Scroller 就可以达到，按着滚动的效果和放开自动滚动到指定索引的效果了。

GestureDetector 确实是很方便，帮助我们封装了事件的逻辑，我们只需要对相应的时间做出响应即可，我愿称之为万能事件处理器。

除了这些单独的事件的处理，在同一个ViewGroup中如果有多个子View，我们还能通过 ViewDragHelper 来实现子 View 的自由滚动，甚至当其中一个View滚动的同时，我可以做对应的变化，（哟，是不是有behavior那味了）

1.3 子View的滚动与协调交互

一句话来介绍 ViewDragHelper ，它是用于在 ViewGroup 内部拖动视图的。

ViewDragHelper 也是谷歌帮我们封装好的工具类， 其本质就是内部封装了MotionEvent 和 Scroller，记录了移动的X和Y，让 Scroller 去执行滚动逻辑，从而实现让 ViewGroup 内部的子 View 可以实滚动与协调滚动的逻辑。

如何使用？固定的套路：

private void initView() {
    //通过回调，告知告诉了移动了多少，触摸位置，触摸速度
    viewDragHelper = ViewDragHelper.create(this, callback);
}
   /**
 * 触摸事件传递给ViewDragHelper
 */
@Override
public boolean onTouchEvent(MotionEvent event) {
    viewDragHelper.processTouchEvent(event);
    return true;  //传递给viewDragHelper。返回true，消费此事件
}
  /**
 * 是否需要传递给viewDragHelper拦截事件
 */
@Override
public boolean onInterceptTouchEvent(MotionEvent ev) {
    boolean result = viewDragHelper.shouldInterceptTouchEvent(ev);
    return result;        //让传递给viewDragHelper判断是否需要拦截
}
   //回调处理有很多，根据不同的需求来实现
 private ViewDragHelper.Callback callback = new ViewDragHelper.Callback() {
        @Override     //是否捕获child的触摸事件，是否能移动
    public boolean tryCaptureView(View child, int pointerId) {
        return child == redView || child == blueView;  //可以移动红色view
    }
        @Override  //chlid的移动后的回调，监听
    public void onViewCaptured(View capturedChild, int activePointerId) {
        super.onViewCaptured(capturedChild, activePointerId);
       // Log.d("tag", "被移动了");
    }
        @Override   //控件水平可拖拽的范围,目前不能限制边界，用于手指抬起，view动画移动到的位置
    public int getViewHorizontalDragRange(View child) {
        return getMeasuredWidth() - child.getMeasuredWidth();
    }
        @Override   //控件垂直可拖拽的范围,目前不能限制边界，用于手指抬起，view动画移动到的位置
    public int getViewVerticalDragRange(View child) {
        return getMeasuredHeight() - child.getMeasuredHeight();
    }
        @Override    //控制水平移动的方向。多少距离，left = child.getleft() + dx;
    public int clampViewPositionHorizontal(View child, int left, int dx) {
        //在这里限制最大的移动距离，不能出边界
        if (left <) {
            left =;
        } else if (left > getMeasuredWidth() - child.getMeasuredWidth()) {
            left = getMeasuredWidth() - child.getMeasuredWidth();
        }
        return left;
    }
        @Override      //控制垂直移动的方向。多少距离
    public int clampViewPositionVertical(View child, int top, int dy) {
        //在这里限制最大的移动距离，不能出边界
        if (top <) {
            top =;
        } else if (top > getMeasuredHeight() - child.getMeasuredHeight()) {
            top = getMeasuredHeight() - child.getMeasuredHeight();
        }
        return top;
    }
        @Override      //当前child移动后，别的view跟着做对应的移动。用于做伴随移动
    public void onViewPositionChanged(View changedView, int left, int top, int dx, int dy) {
        super.onViewPositionChanged(changedView, left, top, dx, dy);
        //判断当蓝色的移动的时候，红色跟着移动相同的距离
        if (changedView == blueView) {
            redView.layout(redView.getLeft() + dx, redView.getTop() + dy, redView.getRight()
                    + dx, redView.getBottom() + dy);
        } else if (changedView == redView) {
            blueView.layout(blueView.getLeft() + dx, blueView.getTop() + dy, blueView.getRight()
                    + dx, blueView.getBottom() + dy);
        }
    }
        @Override    //手指抬起后，执行相应的逻辑
    public void onViewReleased(View releasedChild, float xvel, float yvel) {
        super.onViewReleased(releasedChild, xvel, yvel);
        //以分界线判断在左边还是右边
        int centerLeft = getMeasuredWidth() / - releasedChild.getMeasuredWidth() / 2;
        if (releasedChild.getLeft() < centerLeft) {
            //左边移动。移动到的距离
            viewDragHelper.smoothSlideViewTo(releasedChild,, releasedChild.getTop());
            ViewCompat.postInvalidateOnAnimation(DragLayout.this);  //刷新整个view
        } else {
            //右边移动。移动到的距离
            viewDragHelper.smoothSlideViewTo(releasedChild, getMeasuredWidth() -
                    releasedChild.getMeasuredWidth(), releasedChild.getTop());
            ViewCompat.postInvalidateOnAnimation(DragLayout.this);    //刷新整个view
        }
    }
    };
  @Override
public void computeScroll() {
    //如果正在移动中，继续刷新
    if (viewDragHelper.continueSettling(true)) {
        ViewCompat.postInvalidateOnAnimation(DragLayout.this);
    }
}

ViewDragHelper (这名字真的取的很好)，其实就是滚动（拖拽）的帮助类，可以单独的滚动 ViewGroup 其中的一个子View，也可以用于多个子View的协调滚动。

这也是本期侧滑菜单选用的方案，多个子View的协调滚动的应用。

关于更多 ViewDragHelper 的基础使用，大家如果不了解可以看鸿洋的老文章【传送门】

关于View/ViewGroup的事件，除了这些常用的之外，还有例如多指触控事件，缩放的事件 ScaleGestureDecetor 等，由于比较少用，这里就不过多的介绍，其实逻辑与道理都是差不多的，如果有用到的话，可以再查阅对应的文档哦。

1.4 ViewGroup之间的嵌套与协调效果

前面讲到的都是ViewGroup内部的事件处理，关于ViewGroup之间的嵌套滚动来说的话，其实这是另一个话题了，跟自定义ViewGroup内部的事件处理相比，属实是另一个分支了，演变为多个解决方案，多个知识点了。

我之前的文章有过简单的介绍，目前主要是分几种思路

  • NestedScrolling机制
  • CoordinatorLayout + Behavior
  • CoordinatorLayout + AppBarLayout
  • ConstraintLayout / MotionLayout 机制

NestedScrollingParent 与 NestedScrollingChild，NestedScrolling 机制能够让父view和子view在滚动时进行配合，其基本流程如下：当子view开始滚动之前，可以通知父view，让其先于自己进行滚动，子view滚动之后，还可以通知父view继续滚动。

可以看看我之前的文章【传送门】

由于手撕 NestedScrolling 还是有点难度，对于一些嵌套滚动的需求，谷歌推出了 NestedScrollView 来实现嵌套滚动。而对于一些常见的、场景化的协调效果来说，谷歌推出 CoordinatorLayout 封装类，可以结合 Behavior 实现一些自定义的协调效果。

虽说 Behavior 的定义比 NestedScrolling 算简单一点了，但是也比较复杂啊，有没有更简单的，对于一些更常见的场景，谷歌说可以结合 AppBarLayout 做出一些常见的滚动效果。也确实解决了我们大部分滚动效果。

关于这一点可以看看我之前的文章【传送门】

虽然通过监听 AppBarLayout 的高度变化百分比，可以做出各种各样的其他布局的协调动画效果。但是一个是效率问题，一个是难度问题，总有一些特定的效果无法实现。

所以谷歌推出了 ConstraintLayout / MotionLayout 能更方便的做出各种协调效果。

关于这一点可以看看我之前的文章【传送门】

那么到此基本就解决了外部ViewGroup之前的嵌套与协调问题。

这里就不展开说了，这是另外一个体系，有需求的同学可以自行搜索了解一些。我们还是回归正题。

关于自定义 ViewGroup 的事件相关，我们就先初步的整理出一个目录了，接下来我们还是快看看如何定义一个侧滑菜单吧。

二、ViewDragHelper的侧滑菜单实现

目录列好了之后，我们就可以按需选择或组合就可以实现对应的效果。

比如我们这一期的侧滑菜单，其实就是涉及到了交互与嵌套的问题，而我们通过上述的学习，我们就知道我们可以有多种方式来实现。

  • 比如手撕 onTouchEvent + Scroller（为了自动返回）
  • 再简单点 GestureDetector + Scroller（为了自动返回）
  • 再简单点 ViewDragHelper 即可（就是对Scroller的封装）

我们这里就以最简单的 ViewDragHelper 方案来实现

我们分为内容布局和右侧隐藏的删除布局，默认的布局方式是内容布局占满布局宽度，让删除布局到屏幕外。

首先我们要测量与布局：

private View contentView;
private View deleteView;
private int contentWidth;
private int contentHeight;
private int deleteWidth;
private int deleteHeight;

public class SwipeLayout extends FrameLayout {

    //完成初始化，获取控件
    @Override
    protected void onFinishInflate() {
        super.onFinishInflate();
        contentView = getChildAt();
        deleteView = getChildAt();
    }

    //完成测量，获取高度，宽度
    @Override
    protected void onSizeChanged(int w, int h, int oldw, int oldh) {
        super.onSizeChanged(w, h, oldw, oldh);
        contentWidth = contentView.getMeasuredWidth();
        contentHeight = contentView.getMeasuredHeight();
        deleteWidth = deleteView.getMeasuredWidth();
        deleteHeight = deleteView.getMeasuredHeight();
    }

    @Override
    protected void onLayout(boolean changed, int left, int top, int right, int bottom) {
        contentView.layout(, 0, contentWidth, contentHeight);
        deleteView.layout(contentView.getRight(),, contentView.getRight() + deleteWidth, deleteHeight);
    }
}

我们直接继承 FrameLayout 也不用自行测量了，布局的时候我们布局到屏幕外的右侧即可。

接下来我们就使用 viewDragHelper 来操作子View了。都是固定的写法

private void init() {
    //是否处理触摸，是否处理拦截
    viewDragHelper = ViewDragHelper.create(this, callback);
}
  @Override
public boolean onInterceptTouchEvent(MotionEvent ev) {
    return viewDragHelper.shouldInterceptTouchEvent
}
  @Override
public boolean onTouchEvent(MotionEvent event) {
      switch (event.getAction()) {
        case MotionEvent.ACTION_DOWN:
            downX = event.getX();
            downY = event.getY();
            break;
        case MotionEvent.ACTION_MOVE:
            float moveX = event.getX();
            float moveY = event.getY();
            float dx = moveX - downX;
            float dy = moveY - downY;
            if (Math.abs(dx) > Math.abs(dy)) {
                //在水平移动。请求父类不要拦截
                requestDisallowInterceptTouchEvent(true);
            }
            downX = moveX;
            downY = moveY;
            break;
        case MotionEvent.ACTION_UP:
            break;
    }
      viewDragHelper.processTouchEvent(event);
    return true;
}

注意的是这里对拦截的事件做了方向上的判断，都是已学的内容。接下来的重点就是 callback 回调的处理。

private ViewDragHelper.Callback callback = new ViewDragHelper.Callback() {
      //点击ContentView和右侧的DeleteView都可以触发事件
    @Override
    public boolean tryCaptureView(View child, int pointerId) {
        return child == contentView || child == deleteView;
    }
      //控件水平可拖拽的范围，最多也就拖出一个右侧DeleteView的宽度
    @Override
    public int getViewHorizontalDragRange(View child) {
        return deleteWidth;
    }
      //控制水平移动的方向距离
    @Override
    public int clampViewPositionHorizontal(View child, int left, int dx) {
        //做边界的限制
        if (child == contentView) {
            if (left >) left = 0;
            if (left < -deleteWidth) left = -deleteWidth;
        } else if (child == deleteView) {
            if (left > contentWidth) left = contentWidth;
            if (left < contentWidth - deleteWidth) left = contentWidth - deleteWidth;
        }
        return left;
    }
      //当前child移动后，别的view跟着做对应的移动。用于做伴随移动
    @Override
    public void onViewPositionChanged(View changedView, int left, int top, int dx, int dy) {
        super.onViewPositionChanged(changedView, left, top, dx, dy);
        //做内容布局移动的时候，删除布局跟着同样的移动
        if (changedView == contentView) {
            deleteView.layout(deleteView.getLeft() + dx, deleteView.getTop() + dy,
                    deleteView.getRight() + dx, deleteView.getBottom() + dy);
        } else if (changedView == deleteView) {
            //当删除布局移动的时候，内容布局做同样的移动
            contentView.layout(contentView.getLeft() + dx, contentView.getTop() + dy,
                    contentView.getRight() + dx, contentView.getBottom() + dy);
        }
      }
      @Override
    public void onViewReleased(View releasedChild, float xvel, float yvel) {
        super.onViewReleased(releasedChild, xvel, yvel);
        //松开之后，缓慢滑动，看是到打开状态还是到关闭状态
        if (contentView.getLeft() < -deleteWidth /) {
            //打开
            open();
        } else {
            //关闭
            close();
        }
    }
};
/**
 * 打开开关的的方法
 */
public void open() {
    viewDragHelper.smoothSlideViewTo(contentView, -deleteWidth,);
    ViewCompat.postInvalidateOnAnimation(SwipeLayout.this);
}
  /**
 * 关闭开关的方法
 */
public void close() {
    viewDragHelper.smoothSlideViewTo(contentView,, 0);
    ViewCompat.postInvalidateOnAnimation(SwipeLayout.this);
}
  /**
 * 重写移动的方法
 */
@Override
public void computeScroll() {
    if (viewDragHelper.continueSettling(true)) {
        ViewCompat.postInvalidateOnAnimation(SwipeLayout.this);
    }
}

已经做了详细的注释了，是不是很清楚了呢？ 效果图如下：

三、回调与封装

在一些列表上使用的时候我们需要一个Item只能打开一个删除布局，那么我们需要一个管理类来管理，手动的打开和关闭删除布局。

public class SwipeLayoutManager {

    private SwipeLayoutManager() {
    }

    private static SwipeLayoutManager mInstance = new SwipeLayoutManager();

    public static SwipeLayoutManager getInstance() {
        return mInstance;
    }


    //记录当前打开的item
    private SwipeLayout currentSwipeLayout;


    public void setSwipeLayout(SwipeLayout layout) {
        this.currentSwipeLayout = layout;
    }


    //关闭当前打开的item。layout
    public void closeCurrentLayout() {
        if (currentSwipeLayout != null) {
            currentSwipeLayout.close();  //调用的自定义控件的close方法
            currentSwipeLayout=null;
        }
    }

    public boolean isShouldSwipe(SwipeLayout layout) {
        if (currentSwipeLayout == null) {
            //没有打开
            return true;
        } else {
            //有打开的
            return currentSwipeLayout == layout;
        }
    }

    //清空currentLayout
    public void clearCurrentLayout() {
        currentSwipeLayout = null;
    }


}

我们还需要对打开关闭的状态做管理

enum SwipeState {
    Open, Close;
}
  private SwipeState currentState = SwipeState.Close; //默认为关闭

如果是打开的状态，我们还需要对事件做拦截的处理

 @Override
    public boolean onInterceptTouchEvent(MotionEvent ev) {
        boolean result = viewDragHelper.shouldInterceptTouchEvent(ev);
        if (!SwipeLayoutManager.getInstance().isShouldSwipe(this)) {
            //在此关闭已经打开的item。
            SwipeLayoutManager.getInstance().closeCurrentLayout();
            result = true;
        }
        return result;
    }

    @Override
    public boolean onTouchEvent(MotionEvent event) {
        //如果当前的是打开的，下面的逻辑不能执行了
        if (!SwipeLayoutManager.getInstance().isShouldSwipe(this)) {
            requestDisallowInterceptTouchEvent(true);
            return true;
        }

        ...
    }

回调的处理，在 onViewPositionChanged 的移动回调中，我们可以通过内容布局的left是否为0 或者 -deleteWidth 就可以判断当前的布局状态是否是打开状态。

private OnSwipeStateChangeListener listener;
  public void seOnSwipeStateChangeListener(OnSwipeStateChangeListener listener) {
    this.listener = listener;
}
  public interface OnSwipeStateChangeListener {
    void Open();
      void Close();
}
  ...
     //当前child移动后，别的view跟着做对应的移动。用于做伴随移动
    @Override
    public void onViewPositionChanged(View changedView, int left, int top, int dx, int dy) {
        super.onViewPositionChanged(changedView, left, top, dx, dy);
        //做内容布局移动的时候，删除布局跟着同样的移动
        if (changedView == contentView) {
            deleteView.layout(deleteView.getLeft() + dx, deleteView.getTop() + dy,
                    deleteView.getRight() + dx, deleteView.getBottom() + dy);
        } else if (changedView == deleteView) {
            //当删除布局移动的时候，内容布局做同样的移动
            contentView.layout(contentView.getLeft() + dx, contentView.getTop() + dy,
                    contentView.getRight() + dx, contentView.getBottom() + dy);
        }
          //判断开，关的逻辑
        if (contentView.getLeft() == && currentState != SwipeState.Close) {
            //关闭删除栏.删除实例
            currentState = SwipeState.Close;
            if (listener != null) {
                listener.Close();    //在此回调关闭方法
            }
            SwipeLayoutManager.getInstance().clearCurrentLayout();
        } else if (contentView.getLeft() == -deleteWidth && currentState != SwipeState.Open) {
            //开启删除栏。获取实例
            currentState = SwipeState.Open;
            if (listener != null) {
                listener.Open();     //在此回调打开方法
            }
            SwipeLayoutManager.getInstance().setSwipeLayout(SwipeLayout.this);
        }
    }

这样就完成了全部的逻辑啦，其实理解之后并不复杂。

后记

其实关于侧滑返回的效果，网络上有很多的方案，这也只是其中的一种，为了方便大家理解 viewDragHelper 的使用，其实它还可以用于很多其他的场景，比如底部菜单的展示，Grid网格的动态变换等等。

uni-app中使用手机号一键登录的详细图文教程
上一篇
手把手教你如何开发属于自己的一款小程序
下一篇
