1.前言

通常情况下，我们在做小红点效果的时候，会有两种选择：

自定义BadgeView，然后设置给目标Viewxml写一个View，然后设置shape

有的同学可能会想，能实现不就行了吗，是的，代码优不优雅的不重要，代码和人只要有一个能跑就行…

不过，今天来介绍一种不同的方式来实现小红点效果，或许会让你眼前一亮~

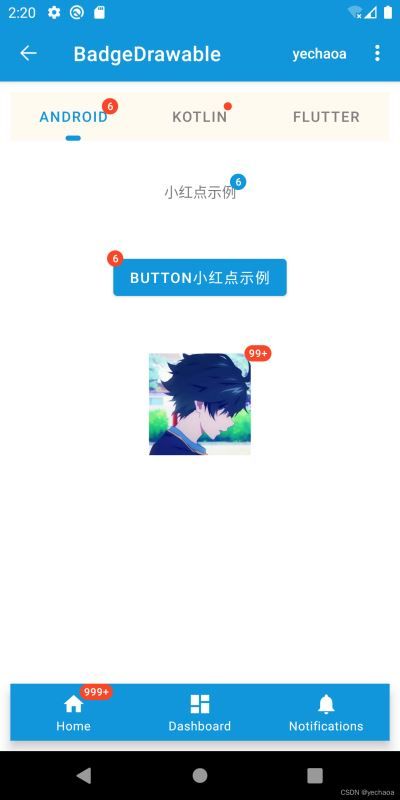

2.效果

3.简介

• 用途：给View添加动态显示信息（小红点提示效果）
• app主题需使用Theme.MaterialComponents.*
• api 要求18+ 也就Android 4.3以上（api等级对应关系见文末）

4.实现拆解

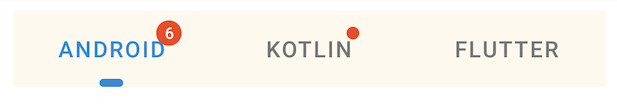

4.1TabLayout

xml:

<com.google.android.material.tabs.TabLayout
    android:id="@+id/tab_layout"
    android:layout_width="0dp"
    android:layout_height="wrap_content"
    android:layout_margin="10dp"
    android:background="#FFFAF0"
    android:textAllCaps="false"
    app:layout_constraintLeft_toLeftOf="parent"
    app:layout_constraintRight_toRightOf="parent"
    app:layout_constraintTop_toBottomOf="@+id/include"
    app:tabIndicator="@drawable/shape_tab_indicator"
    app:tabIndicatorColor="@color/colorPrimary"
    app:tabIndicatorFullWidth="false"
    app:tabMaxWidth="200dp"
    app:tabMinWidth="100dp"
    app:tabMode="fixed"
    app:tabSelectedTextColor="@color/colorPrimary"
    app:tabTextColor="@color/gray">

    <com.google.android.material.tabs.TabItem
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Android" />

    <com.google.android.material.tabs.TabItem
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Kotlin" />

    <com.google.android.material.tabs.TabItem
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Flutter" />

</com.google.android.material.tabs.TabLayout>

kotlin:

private fun initTabLayout() {
    // 带数字小红点
    mBinding.tabLayout.getTabAt(0)?.let {
        it.orCreateBadge.apply {
            backgroundColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.red)
            badgeTextColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.white)
            number = 6
        }
    }

    // 不带数字小红点
    mBinding.tabLayout.getTabAt(1)?.let {
        it.orCreateBadge.apply {
            backgroundColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.red)
            badgeTextColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.white)
        }
    }
}

4.2.TextView

xml:

<TextView
    android:id="@+id/tv_badge"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_marginTop="30dp"
    android:text="小红点示例"
    android:textAllCaps="false"
    app:layout_constraintLeft_toLeftOf="parent"
    app:layout_constraintRight_toRightOf="parent"
    app:layout_constraintTop_toBottomOf="@+id/tab_layout" />

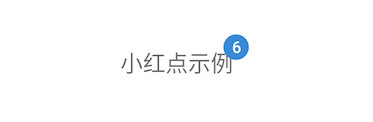

kotlin:

private fun initTextView() {
    // 在视图树变化
    mBinding.tvBadge.viewTreeObserver.addOnGlobalLayoutListener(object : ViewTreeObserver.OnGlobalLayoutListener {
        override fun onGlobalLayout() {
            BadgeDrawable.create(this@BadgeDrawableActivity).apply {
                badgeGravity = BadgeDrawable.TOP_END
                number = 6
                backgroundColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.colorPrimary)
                isVisible = true
                BadgeUtils.attachBadgeDrawable(this, mBinding.tvBadge)
            }
            mBinding.tvBadge.viewTreeObserver.removeOnGlobalLayoutListener(this)
        }
    })
}

4.3.Button

xml:

<FrameLayout
    android:id="@+id/fl_btn"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_marginTop="30dp"
    android:padding="10dp"
    app:layout_constraintLeft_toLeftOf="parent"
    app:layout_constraintRight_toRightOf="parent"
    app:layout_constraintTop_toBottomOf="@+id/tv_badge">

    <com.google.android.material.button.MaterialButton
        android:id="@+id/mb_badge"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Button小红点示例" />

</FrameLayout>

kotlin:

private fun initButton() {
    mBinding.mbBadge.viewTreeObserver.addOnGlobalLayoutListener(object : ViewTreeObserver.OnGlobalLayoutListener {
        @SuppressLint("UnsafeOptInUsageError")
        override fun onGlobalLayout() {
            BadgeDrawable.create(this@BadgeDrawableActivity).apply {
                badgeGravity = BadgeDrawable.TOP_START
                number = 6
                backgroundColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.red)
                // MaterialButton本身有间距，不设置为0dp的话，可以设置badge的偏移量
                verticalOffset = 15
                horizontalOffset = 10
                BadgeUtils.attachBadgeDrawable(this, mBinding.mbBadge, mBinding.flBtn)
            }
            mBinding.mbBadge.viewTreeObserver.removeOnGlobalLayoutListener(this)
        }
    })
}

关于MaterialButton的使用及解析可查看：Android MaterialButton使用详解，告别shape、selector

4.4.ImageView

xml:

<FrameLayout
    android:id="@+id/fl_img"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:layout_marginTop="30dp"
    android:padding="10dp"
    app:layout_constraintLeft_toLeftOf="parent"
    app:layout_constraintRight_toRightOf="parent"
    app:layout_constraintTop_toBottomOf="@+id/fl_btn">

    <com.google.android.material.imageview.ShapeableImageView
        android:id="@+id/siv_badge"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center"
        android:contentDescription="Image小红点示例"
        android:src="@mipmap/ic_avatar" />

</FrameLayout>

kotlin:

private fun initImageView() {
    mBinding.sivBadge.viewTreeObserver.addOnGlobalLayoutListener(object : ViewTreeObserver.OnGlobalLayoutListener {
        @SuppressLint("UnsafeOptInUsageError")
        override fun onGlobalLayout() {
            BadgeDrawable.create(this@BadgeDrawableActivity).apply {
                badgeGravity = BadgeDrawable.TOP_END
                number = 99999
                // badge最多显示字符，默认999+ 是4个字符（带'+'号）
                maxCharacterCount = 3
                backgroundColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.red)
                BadgeUtils.attachBadgeDrawable(this, mBinding.sivBadge, mBinding.flImg)
            }
            mBinding.sivBadge.viewTreeObserver.removeOnGlobalLayoutListener(this)
        }
    })
}

关于ShapeableImageView的使用及解析可查看：Android ShapeableImageView使用详解，告别shape、三方库

4.5.BottomNavigationView

xml：

<com.google.android.material.bottomnavigation.BottomNavigationView
    android:id="@+id/navigation_view"
    android:layout_width="0dp"
    android:layout_height="wrap_content"
    android:layout_margin="10dp"
    android:layout_marginStart="0dp"
    android:layout_marginEnd="0dp"
    android:background="?android:attr/windowBackground"
    app:itemBackground="@color/colorPrimary"
    app:itemIconTint="@color/white"
    app:itemTextColor="@color/white"
    app:layout_constraintBottom_toBottomOf="parent"
    app:layout_constraintLeft_toLeftOf="parent"
    app:layout_constraintRight_toRightOf="parent"
    app:menu="@menu/navigation" />

kotlin：

private fun initNavigationView() {
    mBinding.navigationView.getOrCreateBadge(R.id.navigation_home).apply {
        backgroundColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.red)
        badgeTextColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.white)
        number = 9999
    }
}

TabLayout和BottomNavigationView源码中直接提供了创建BadgeDrawable的api，未提供的使用BadgeUtils。

5.常用API整理

6.源码解析

来一段最简单的代码示例看看：

BadgeDrawable.create(this@BadgeDrawableActivity).apply {
    // ...
    BadgeUtils.attachBadgeDrawable(this, mBinding.mbBadge, mBinding.flBtn)
}

不难发现，有两个关键点：

• BadgeDrawable.create
• BadgeUtils.attachBadgeDrawable

下面继续跟一下，看看源码里究竟是做了什么

6.1.BadgeDrawable.create

create实际调用的是构造方法：

private BadgeDrawable(@NonNull Context context) {
  this.contextRef = new WeakReference<>(context);
  ThemeEnforcement.checkMaterialTheme(context);
  Resources res = context.getResources();
  badgeBounds = new Rect();
  shapeDrawable = new MaterialShapeDrawable();

  badgeRadius = res.getDimensionPixelSize(R.dimen.mtrl_badge_radius);
  badgeWidePadding = res.getDimensionPixelSize(R.dimen.mtrl_badge_long_text_horizontal_padding);
  badgeWithTextRadius = res.getDimensionPixelSize(R.dimen.mtrl_badge_with_text_radius);

  textDrawableHelper = new TextDrawableHelper(/* delegate= */ this);
  textDrawableHelper.getTextPaint().setTextAlign(Paint.Align.CENTER);
  this.savedState = new SavedState(context);
  setTextAppearanceResource(R.style.TextAppearance_MaterialComponents_Badge);
}

构造方法里有这么一行：ThemeEnforcement.checkMaterialTheme(context); 检测Material主题，如果不是会直接抛出异常

private static void checkTheme(
    @NonNull Context context, @NonNull int[] themeAttributes, String themeName) {
  if (!isTheme(context, themeAttributes)) {
    throw new IllegalArgumentException(
        "The style on this component requires your app theme to be "
            + themeName
            + " (or a descendant).");
  }
}

这也是上面为什么说主题要使用Theme.MaterialComponents.*

然后创建了一个文本绘制帮助类，TextDrawableHelper

比如设置文本居中：textDrawableHelper.getTextPaint().setTextAlign(Paint.Align.CENTER);

其他的就是text属性的获取和设置，跟我们平时设置一毛一样，比较好理解。

绘制文本之后怎么显示出来呢？继续跟attachBadgeDrawable。

6.2.BadgeUtils.attachBadgeDrawable

public static void attachBadgeDrawable(@NonNull BadgeDrawable badgeDrawable, @NonNull View anchor, @Nullable FrameLayout customBadgeParent) {
    setBadgeDrawableBounds(badgeDrawable, anchor, customBadgeParent);
    if (badgeDrawable.getCustomBadgeParent() != null) {
        badgeDrawable.getCustomBadgeParent().setForeground(badgeDrawable);
    } else {
        if (USE_COMPAT_PARENT) {
            throw new IllegalArgumentException("Trying to reference null customBadgeParent");
        }
        anchor.getOverlay().add(badgeDrawable);
    }
}

这里先是判断badgeDrawable.getCustomBadgeParent() != null，这个parent view的类型就是FrameLayout，不为空的情况下，层级前置。

为空的情况下先是判断了if (USE_COMPAT_PARENT)，这里其实是对api level的判断

static {
    USE_COMPAT_PARENT = VERSION.SDK_INT < 18;
}

核心代码：

anchor.getOverlay().add(badgeDrawable);

如果有同学做过类似全局添加View的需求，这行代码就看着比较熟悉了。

ViewOverlay，视图叠加，也可以理解为浮层，在不影响子view的情况下，可以添加、删除View，这个api就是android 4.3加的，这也是为什么前面说api 要求18+。

ok，至此关于BadgeDrawable的使用和源码解析就介绍完了。

7.Github

https://github.com/yechaoa/MaterialDesign

8.相关文档

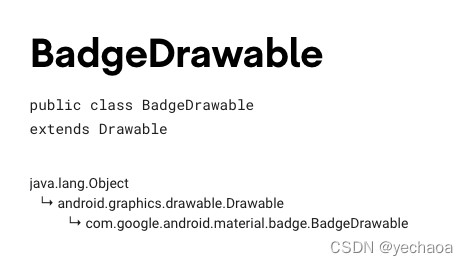

• BadgeDrawable
• BadgeUtils
• ViewOverlay
