目录
  • 1. 前言
  • 2. ProgressBar属性介绍
  • 2.1 XML属性
  • 2.2 API属性
  • 3. 水平进度条
  • 4. 圆形进度条
  • 5. 实例演示

1. 前言

进度条是UI界面中一种非常实用的组件，通常用于向用户显示某个耗时操作完成的百分比，进度条可以动态的显示进度，因为避免长时间地执行某个耗时操作时，让用户感觉程序失去了响应，从而更好地提高用户界面的友好性。

进度条展示有两种：水平进度条 和 环形进度条 ，下文分别详细介绍。首先我们来看下进度条的相关属性介绍。

2. ProgressBar属性介绍

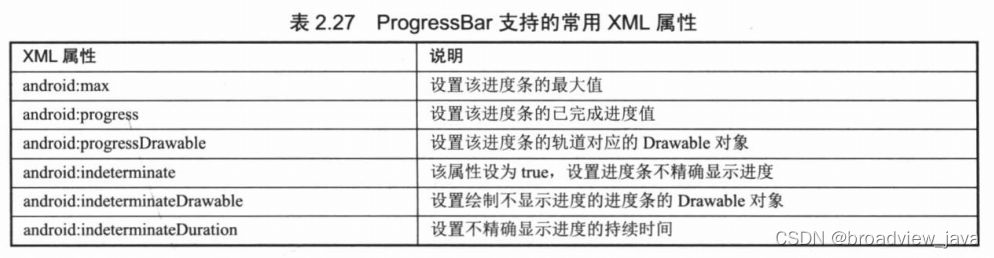

2.1 XML属性

这里的andorid:progressDrawable用于指定进度条的轨道的绘制形式，该属性可以指定为一个LayerDrawble对象的引用（该对象可以在XML文件中使用<layer-list>元素来进行配置）。

android:indeterminateBehavior

定义当进度达到最大时，不确定模式的表现；该值必须为repeat或者cycle，repeat表示进度从0重新开始；cycle表示进度保持当前值，并且回到0

android:indeterminateDuration=“500”，每转一圈的时间，ms

2.2 API属性

当然ProgressBar也提供如下方法来操作进度条：

setProgress(int) //设置第一进度
setSecondaryProgress(int) //设置第二进度
getProgress() //获取第一进度
getSecondaryProgress() //获取第二进度
incrementProgressBy(int) //增加或减少第一进度， 当参数为正数时，进度条增加，当参数为负数时，进度条减少
incrementSecondaryProgressBy(int) //增加或减少第二进度
getMax() //获取最大进度

3. 水平进度条

在xml中引用有两种方式：

A为 style="?android:attr/progressBarStyleHorizontal"

B为 style="@android:style/Widget.ProgressBar.Horizontal"

查看B的源码，相关属性为：

<style name="Widget.ProgressBar.Horizontal">
    <item name="indeterminateOnly">false</item>
    <item name="progressDrawable">@drawable/progress_horizontal</item>
    <item name="indeterminateDrawable">@drawable/progress_indeterminate_horizontal</item>
    <item name="minHeight">dip</item>
    <item name="maxHeight">dip</item>
    <item name="mirrorForRtl">true</item>
</style>

上文中提到的progressDrawable就是水平进度条轨迹的显示Drawable。我们继续去看下progress_horizontal 的源码

<?xml version=".0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android">   <!-- 进度条的背景色-->
<item android:id="@android:id/background">
    <shape>
        <corners android:radius="dip" />
        <gradient
                android:startColor="#ffd9e9d"
                android:centerColor="#ffa5d5a"
                android:centerY=".75"
                android:endColor="#ff"
                android:angle=""
        />
    </shape>
</item>
<!-- 缓冲进度条的背景色-->
<item android:id="@android:id/secondaryProgress">
    <clip>
        <shape>
            <corners android:radius="dip" />
            <gradient
                    android:startColor="#ffd300"
                    android:centerColor="#ffb600"
                    android:centerY=".75"
                    android:endColor="#affcb00"
                    android:angle=""
            />
        </shape>
    </clip>
</item>
<!-- 下载过程中进度条的颜色-->
<item android:id="@android:id/progress">
    <clip>
        <shape>
            <corners android:radius="dip" />
            <gradient
                    android:startColor="#ffffd"
                    android:centerColor="#ffffb"
                    android:centerY=".75"
                    android:endColor="#ffffcb"
                    android:angle=""
            />
        </shape>
    </clip>
</item>
</layer-list>

上述代码就是一个 LayerDrawble图片，它是层次化的Drawable合集， 根元素为<layer-list> ，每一个item就是一个shape图片，最后一个item显示在最上层。

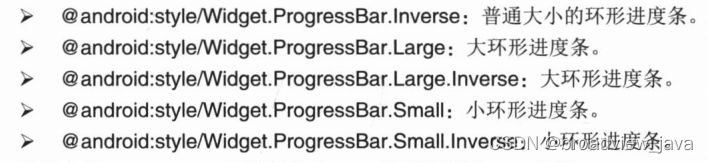

4. 圆形进度条

系统自带的圆形进度条，都是一直转圈状态，为不精确显示进度 默认android:indeterminate属性值为true 。

我们进去 android:style/Widget.ProgressBar.Large源码看下

 <style name="Widget.ProgressBar.Large">      <item name="indeterminateDrawable">@drawable/progress_large_white</item>
    <item name="minWidth">dip</item>
    <item name="maxWidth">dip</item>
    <item name="minHeight">dip</item>
    <item name="maxHeight">dip</item>
</style>

就是一个indeterminateDrawable ，进去再看下代码：

<animated-rotate xmlns:android="http://schemas.android.com/apk/res/android"  android:drawable="@drawable/spinner_white_"
android:pivotX="%"
android:pivotY="%"
android:framesCount=""
android:frameDuration="" />

看看 spinner_white_76 这个图片:

是一个 rotate 动画效果。

1. 我们来修改一下系统圆形进度条的颜色，修改属性为：android:indeterminateTint="#ff0000"

源码注释：Tint to apply to the indeterminate progress indicator 翻译：就是给进度条着色

代码：

<ProgressBar
    android:layout_height="wrap_content"
    android:layout_width="wrap_content"
    android:indeterminateTint="#ff"/>

没加这句话是默认灰色圆形进度条， 加了之后就变成了红色圆形进度条。

2. 自定义转圈动画

<ProgressBar
    android:id="@+id/progressbar"
    android:layout_height="wrap_content"
    android:layout_width="wrap_content"
    android:indeterminateDrawable="@drawable/bg_loading"/>

bg_loading.xml

<?xml version=".0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android" >  <item>
    <rotate
        android:drawable="@drawable/loading"
        android:fromDegrees=".0"
        android:pivotX=".0%"
        android:pivotY=".0%"
        android:toDegrees=".0"
        android:repeatMode="reverse"/>
</item>
</layer-list>

loading.xml :

5. 实例演示

我们来写一个水平进度条，模拟下载任务进度过程：

public class MainActivity extends AppCompatActivity {  private ProgressBar horizontalProgress;
private ProgressBar circleProgress;
private Button startBtn;
private TextView mTextView;
private Handler mHandler = new Handler(){
    @Override
    public void handleMessage(@NonNull Message msg) {
        super.handleMessage(msg);
        if(msg.what >=) {
            horizontalProgress.setProgress();
            mTextView.setText("下载完成");
            removeCallbacksAndMessages(null);
            return;
        }
        int progress = msg.what;
        horizontalProgress.setProgress(progress);
        mTextView.setText("下载进度：" + progress + "%");
        Message message = Message.obtain();
        int temp = progress +;
        message.what = temp;
        mHandler.sendMessageDelayed(message,);
    }
};
@Override
protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_main);
    horizontalProgress = findViewById(R.id.progressbar);
    mTextView = findViewById(R.id.tv_progress);
    circleProgress = findViewById(R.id.progressbar);
    startBtn = findViewById(R.id.start_download);
}
@Override
protected void onResume() {
    super.onResume();
    startBtn.setOnClickListener(new View.OnClickListener() {
        @Override
        public void onClick(View v) {
            Message msg = Message.obtain();
            msg.what =;
            mHandler.sendMessage(msg);
            startBtn.setClickable(false);
        }
    });
}
@Override
protected void onDestroy() {
    super.onDestroy();
    mHandler.removeCallbacksAndMessages(null);
}

布局文件activity_main.xml

<?xml version=".0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"  android:layout_width="match_parent"
android:layout_height="wrap_content"
android:layout_marginLeft="dp"
android:layout_marginRight="dp"
android:gravity="center"
android:orientation="vertical">
<TextView
    android:id="@+id/tv_progress"
    android:layout_height="wrap_content"
    android:layout_width="wrap_content"
    android:text="水平进度条"
    android:textSize="sp" />
<ProgressBar
    style="@android:style/Widget.ProgressBar.Horizontal"
    android:id="@+id/progressbar"
    android:layout_height="dp"
    android:layout_width="match_parent"
    android:progress=""
    android:max=""/>
<TextView
    android:id="@+id/tv_progress"
    android:layout_height="wrap_content"
    android:layout_marginTop="dp"
    android:layout_width="wrap_content"
    android:text="圆形进度条"
    android:textSize="sp" />
<ProgressBar
    android:id="@+id/progressbar"
    android:layout_height="wrap_content"
    android:layout_width="wrap_content"
    android:indeterminateDrawable="@drawable/bg_loading"
    />
<Button
    android:layout_height="wrap_content"
    android:layout_width="wrap_content"
    android:id="@+id/start_download"
    android:textSize="sp"
    android:text="开始下载"/>

演示效果图：
