结合 golang 中分析协程框架的实现

协程

协程可以说是 golang 中的有名的框架，本文主要分析 Github 项目 Ntyco 协程框架的实现，由于本人目前 golang 写的不多，因此不会对 golang 的源码进行分析，只是根据 golang 的协程调度来分析 c 语言版本调度。

协程的基本元素

golang 中大名鼎鼎的协程有这样三个元素 G M P，G 表示 goroutinue 协程，m 是内核元素， p 表示处理器，用来管理和执行协程。

如果使用 c 语言的话，那么内核线程使用 epoll 进行管理最好，而在 golang ，当然我们主要实现的就是 goroutine 和 process ，说白了，我们需要设计一个协程的数据结构并对其进行操作，然后实现一个协程调度其对齐进行调度，并且和内核之间进行通信。

源码分析

项目中的代码结构如下：

协程代码结构

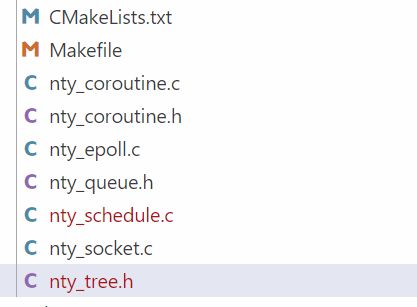

所有的实现代码都在 core 目录下。

所有实现代码结构

其中最关键的代码在 nty_coroutine 、 nty_schedule 和 nty_socket 中，其中 nty_tree ，是对红黑树的各种操作实现，nty_queue 是对队列的操作实现。

我们先从协程开始，关于协程的数据结构定义如下：


typedef struct _nty_coroutine {  //协程的定义

	//private

#ifdef _USE_UCONTEXT
	ucontext_t ctx;
#else
	nty_cpu_ctx ctx;
#endif
	proc_coroutine func; //调度的函数
	void *arg;  //参数
	void *data;  //数据
	size_t stack_size;
	size_t last_stack_size;

	nty_coroutine_status status;  //协程状态
	nty_schedule *sched;  //调度器

	uint64_t birth;  //诞生时间
	uint64_t id;   //协程id
#if CANCEL_FD_WAIT_UINT64
	int fd;
	unsigned short events;  //POLL_EVENT
#else
	int64_t fd_wait;
#endif
	char funcname[64];   //函数名
	struct _nty_coroutine *co_join;  //加入的协程类型

	void **co_exit_ptr;
	void *stack;
	void *ebp;
	uint32_t ops;
	uint64_t sleep_usecs;

	RB_ENTRY(_nty_coroutine) sleep_node;  //红黑树维护的沉睡节点
	RB_ENTRY(_nty_coroutine) wait_node;  //红黑树维护的等待节点

	LIST_ENTRY(_nty_coroutine) busy_next;  //繁忙的接下一个位置

	TAILQ_ENTRY(_nty_coroutine) ready_next; //等待
	TAILQ_ENTRY(_nty_coroutine) defer_next;
	TAILQ_ENTRY(_nty_coroutine) cond_next;

	TAILQ_ENTRY(_nty_coroutine) io_next;
	TAILQ_ENTRY(_nty_coroutine) compute_next;

	struct {
		void *buf;
		size_t nbytes;
		int fd;
		int ret;
		int err;
	} io;  // io 结构

	struct _nty_coroutine_compute_sched *compute_sched;  //计算的调度
	int ready_fds;
	struct pollfd *pfds;
	nfds_t nfds;
} nty_coroutine;

说几个关键的内容一个是协程的状态，golang 中协程状态有三种，一种是 sleep 沉睡，另一种是 ready 在准备，然后正在运行，这里用了红黑树维护各个节点，没然后用队列维护正在准备的节点。

定义的状态如下：


typedef enum {//协程状态的类型
	NTY_COROUTINE_STATUS_WAIT_READ,
	NTY_COROUTINE_STATUS_WAIT_WRITE,
	NTY_COROUTINE_STATUS_NEW,
	NTY_COROUTINE_STATUS_READY,
	NTY_COROUTINE_STATUS_EXITED,
	NTY_COROUTINE_STATUS_BUSY,
	NTY_COROUTINE_STATUS_SLEEPING,
	NTY_COROUTINE_STATUS_EXPIRED,
	NTY_COROUTINE_STATUS_FDEOF,
	NTY_COROUTINE_STATUS_DETACH,
	NTY_COROUTINE_STATUS_CANCELLED,
	NTY_COROUTINE_STATUS_PENDING_RUNCOMPUTE,
	NTY_COROUTINE_STATUS_RUNCOMPUTE,
	NTY_COROUTINE_STATUS_WAIT_IO_READ,
	NTY_COROUTINE_STATUS_WAIT_IO_WRITE,
	NTY_COROUTINE_STATUS_WAIT_MULTI
} nty_coroutine_status;

上述状态就是各种细分的协程状态。

协程定义之后，就要对数据结构进行操作，然后让协程跟我们的调度进行进行交互。


//初始化协程
static void nty_coroutine_init(nty_coroutine *co) { //协程初始化

#ifdef _USE_UCONTEXT
	getcontext(&co->ctx); //获取协程上下文
	co->ctx.uc_stack.ss_sp = co->sched->stack;
	co->ctx.uc_stack.ss_size = co->sched->stack_size;
	co->ctx.uc_link = &co->sched->ctx;
	// printf("TAG21\n");
	makecontext(&co->ctx, (void (*)(void)) _exec, 1, (void*)co);
	// printf("TAG22\n");
#else
	void **stack = (void **)(co->stack + co->stack_size);

	stack[-3] = NULL;
	stack[-2] = (void *)co;

	co->ctx.esp = (void*)stack - (4 * sizeof(void*));
	co->ctx.ebp = (void*)stack - (3 * sizeof(void*));
	co->ctx.eip = (void*)_exec;
#endif
	co->status = BIT(NTY_COROUTINE_STATUS_READY);  //将协程状态设置为准备状态

}

//协程的调度函数
void nty_coroutine_yield(nty_coroutine *co) {  //协程调度函数
	co->ops = 0;  //协程操作标志，表示正在调度
#ifdef _USE_UCONTEXT
	if ((co->status & BIT(NTY_COROUTINE_STATUS_EXITED)) == 0) {  //协程退出
		_save_stack(co);  //保存栈
	}
	swapcontext(&co->ctx, &co->sched->ctx); //交换上下文
#else
	_switch(&co->sched->ctx, &co->ctx);
#endif
}

这里只展示了对于协程的调度以及对于协程的初始化，另外还有协程创建，状态转换，加入不同状态的队列中，这一部分的内容相对较为容易。

协程调度

协程定义出来之后，我们需要这样的前置只是，协程到底要怎么调度，这就是我们需要对栈进行操作，在 x86 处理器上，我们汇编代码都是在栈上进行处理的，如果了解过 liunx 操作系统，我们就知道操作系统在从用户态切换到内核态就需要进行系统调用，这个时候会保留进程的上下文，然后从内核态执行完毕后就恢复过来。

因此我们在协程调度的数据结构中定义如下。


typedef struct _nty_schedule {  //协程调度结构
	uint64_t birth;  //协程诞生时间
#ifdef _USE_UCONTEXT //ucontext_t 实现上下文
	ucontext_t ctx;
#else  //cpu 保存上下文
	nty_cpu_ctx ctx;
#endif
	void *stack;
	size_t stack_size;   //栈大小
	int spawned_coroutines;
	uint64_t default_timeout;  //默认过期时间
	struct _nty_coroutine *curr_thread;  //当前协程
	int page_size;

	int poller_fd;   //poll fd
	int eventfd;    //时间的fd
	struct epoll_event eventlist[NTY_CO_MAX_EVENTS];  //epoll 时间
	int nevents;

	int num_new_events;  //新时间个数
	pthread_mutex_t defer_mutex; //锁

	nty_coroutine_queue ready;  //准备好的队列
	nty_coroutine_queue defer;  //结束队列

	nty_coroutine_link busy;    //繁忙的协程

	nty_coroutine_rbtree_sleep sleeping; //沉睡的协程
	nty_coroutine_rbtree_wait waiting; //等待的协程

	//private

} nty_schedule;  //调度器的定义

我们来看一下这个协程调度器的大概作用，首先就是跟协程进行交互，对协程的上下文进行保存加载。

另外就是跟内核线程进行交互，他需要将协程的内容加入内核 epoll 中进行调度。

先从调度器的创建开始


int nty_schedule_create(int stack_size) { //协程调度器的创建

	int sched_stack_size = stack_size ? stack_size : NTY_CO_MAX_STACKSIZE;  //创建一个传入的栈大小

	nty_schedule *sched = (nty_schedule*)calloc(1, sizeof(nty_schedule)); //创建一个调度器结构
	if (sched == NULL) {
		printf("Failed to initialize scheduler\n");
		return -1;
	}

	assert(pthread_setspecific(global_sched_key, sched) == 0); //设置线程数据键位调度器结构

	sched->poller_fd = nty_epoller_create();  //创建epoller
	if (sched->poller_fd == -1) {
		printf("Failed to initialize epoller\n");
		nty_schedule_free(sched);
		return -2;
	}

	nty_epoller_ev_register_trigger();   //对调度的协程时间进行操作，加入 epoll

	sched->stack_size = sched_stack_size; //调度器栈大小
	sched->page_size = getpagesize();  //页大小

#ifdef _USE_UCONTEXT
	int ret = posix_memalign(&sched->stack, sched->page_size, sched->stack_size); //分配页对齐内存
	assert(ret == 0);
#else
	sched->stack = NULL;
	bzero(&sched->ctx, sizeof(nty_cpu_ctx));
#endif

	sched->spawned_coroutines = 0; //创建的协程
	sched->default_timeout = 3000000u; //默认过期时间

	RB_INIT(&sched->sleeping); //红黑树初始化
	RB_INIT(&sched->waiting);

	sched->birth = nty_coroutine_usec_now(); //获取当前时间

	TAILQ_INIT(&sched->ready);  //队列初始化
	TAILQ_INIT(&sched->defer);
	LIST_INIT(&sched->busy);  //链表初始化

这里调度器就是对各种状态协程调度，同时针对内核线程的 epoll 也要进行交互。

注意，因为我们协程不可能只创建一个， golang 中，有多个 Process 进行处理，因此调度上也会需要对各调度的数据结构。

接着实现就是一些协程数据结构的对协程在各个节点之间转换操作，因为篇幅原因就不再赘述，我们最后来看，调度器跑起来的函数


void nty_schedule_run(void) {

	nty_schedule *sched = nty_coroutine_get_sched();  //获取调度
	if (sched == NULL) return ;

	while (!nty_schedule_isdone(sched)) {//当还有协程运行

		// 1. expired --> sleep rbtree
		nty_coroutine *expired = NULL;
		while ((expired = nty_schedule_expired(sched)) != NULL) {  //超过设定的过期时间
			nty_coroutine_resume(expired); //恢复协程然后执行
		}
		// 2. ready queue //再在准备的队列
		nty_coroutine *last_co_ready = TAILQ_LAST(&sched->ready, _nty_coroutine_queue);
		while (!TAILQ_EMPTY(&sched->ready)) {
			nty_coroutine *co = TAILQ_FIRST(&sched->ready);
			TAILQ_REMOVE(&co->sched->ready, co, ready_next);

			if (co->status & BIT(NTY_COROUTINE_STATUS_FDEOF)) {
				nty_coroutine_free(co);
				break;
			}

			nty_coroutine_resume(co);
			if (co == last_co_ready) break;
		}

		// 3. wait rbtree //对等待的队列
		nty_schedule_epoll(sched);
		while (sched->num_new_events) {
			int idx = --sched->num_new_events;
			struct epoll_event *ev = sched->eventlist+idx;

			int fd = ev->data.fd;
			int is_eof = ev->events & EPOLLHUP;
			if (is_eof) errno = ECONNRESET;

			nty_coroutine *co = nty_schedule_search_wait(fd);
			if (co != NULL) {
				if (is_eof) {
					co->status |= BIT(NTY_COROUTINE_STATUS_FDEOF);
				}
				nty_coroutine_resume(co);
			}

			is_eof = 0;
		}
	}

	nty_schedule_free(sched);

	return ;
}

上述就是一个针对睡眠，准备和等待队列的一个调度，睡眠的队列有个时间，当这个协程创建时间超过了这个时间，那么就要进入调度执行，对于准备的队列直接从队列中取然后执行，最后就是执行等待的队列。

内核epoll 的调度

在调度 run 函数中，我们开到最后是对 epoll 的调度，集中在 nty_schedule_epoll，nty_schedule_search_wait ，nty_coroutine_resume。

我们先来看看 nty_schedule_epoll 函数上：


static int nty_schedule_epoll(nty_schedule *sched) {

	sched->num_new_events = 0;

	struct timespec t = {0, 0};
	uint64_t usecs = nty_schedule_min_timeout(sched);
	if (usecs && TAILQ_EMPTY(&sched->ready)) {  //对 ready 的队列进行计算
		t.tv_sec = usecs / 1000000u;
		if (t.tv_sec != 0) {
			t.tv_nsec = (usecs % 1000u) * 1000u;
		} else {
			t.tv_nsec = usecs * 1000u;
		}
	} else {
		return 0;
	}

	int nready = 0;
	while (1) {
		nready = nty_epoller_wait(t);
		if (nready == -1) {
			if (errno == EINTR) continue;
			else assert(0);
		}
		break;
	}

	sched->nevents = 0;
	sched->num_new_events = nready;

	return 0;
}

函数较为见到那，通过 nty_epoller_wait 得到 nready 的时间，然后将时间的数量设置为 nready ，然后调度器后边就是会处理时间。

另外就是 nty_schedule_search_wait 就是从 wait 的红黑树中找到就绪时间，最后就是协程的恢复执行的一个过程。

结尾

上述就是一个简单的协程框架的分析，源码整个部分较为复杂，很多细节没有讲到，建议大家结合 golang 的原理跟着查看，关键内容在这个调度器的实现上，源码中还有 poll socket 之类网络 I/O的封装，不过不再本文讲述的范围内了。
