介绍

无论是在WPF中还是WinForm中，都有用户控件（UserControl）和自定义控件（CustomControl），这两种控件都是对已有控件的封装，实现功能重用。但是两者还是有一些区别，本文对这两种控件进行讲解。

1.用户控件

  • 注重复合控件的使用，也就是多个现有控件组成一个可复用的控件组
  • XAML和后台代码组成，绑定紧密
  • 不支持模板重写
  • 继承自UserControl

2.自定义控件

  • 完全自己实现一个控件，如继承现有控件进行功能扩展，并添加新功能
  • 后台代码和Generic.xaml进行组合
  • 在使用时支持模板重写
  • 继承自Control

用户控件

用户控件比较容易理解，与常见的WPF窗体类似，值得注意一点的地方是内部在使用绑定的时候，需要使用RelativeSource的方式来绑定，以实现良好的封装。一个简单的案例：

定义用户控件

<UserControl
    x:Class="WpfApp19.UserControl1"
    xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
    xmlns:local="clr-namespace:WpfApp19"
    xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
    d:DesignHeight="450"
    d:DesignWidth="800"
    mc:Ignorable="d">
    <Grid>
        <!--下面绑定都要用RelativeSource作为源-->
        <StackPanel>
            <TextBox
                Width="100"
                BorderThickness="2"
                Text="{Binding value, RelativeSource={RelativeSource AncestorType=UserControl}}" />
            <Button
                Width="100"
                Command="{Binding Command, RelativeSource={RelativeSource AncestorType=UserControl}}"
                Content="Ok" />
        </StackPanel>
    </Grid>
</UserControl>

后台代码

//根据需要定义依赖属性
//所需要绑定的值
 public int value
 {
     get { return (int)GetValue(valueProperty); }
     set { SetValue(valueProperty, value); }
 }
 public static readonly DependencyProperty valueProperty =
     DependencyProperty.Register("value", typeof(int), typeof(UserControl1), new PropertyMetadata(0));

 //所需要绑定的命令
 public ICommand Command
 {
     get { return (ICommand)GetValue(CommandProperty); }
     set { SetValue(CommandProperty, value); }
 }
 public static readonly DependencyProperty CommandProperty =
     DependencyProperty.Register("Command", typeof(ICommand), typeof(UserControl1), new PropertyMetadata(default(ICommand)));


 //所需要绑定的命令参数
 public object CommandParemeter
 {
     get { return (object)GetValue(CommandParemeterProperty); }
     set { SetValue(CommandParemeterProperty, value); }
 }
 public static readonly DependencyProperty CommandParemeterProperty =
     DependencyProperty.Register("CommandParemeter", typeof(object), typeof(UserControl1), new PropertyMetadata(0));

使用用户控件

<Window x:Class="WpfApp19.MainWindow"
        ...
        xmlns:local="clr-namespace:WpfApp19"
        Title="MainWindow" Height="450" Width="800">
    <Grid>
        <local:UserControl1 value="{Binding }" Command="{Binding }"/>
    </Grid>
</Window>

自定义控件

点击添加自定义控件后，会增加一个CustomControl1.cs文件以及一个Themes目录，在该目录下有一个Generic.xaml文件，该文件就是自定义控件的style。我们经常针对某些控件进行编辑模板-创建副本的操作而产生的style，其实就是Generic.xaml中定义的style。另外，有时我们可能遇到一种情况，也就是相同的软件在不同的Windows版本下运行，表现形式可能会不同，甚至某些系统下运行不了，这就是和不同系统下的默认的Theme不同。其实wpf控件找不到自定义的样式时，会从系统获取样式，查找顺序是，先查找所在的程序集，如果程序集定义了ThemeInfo特性，那么会查看ThemeInfoDictionaryLocation的属性值，该属性如果是None则说明没有特定的主题资源，值为SourceAssembly，说明特定资源定义在程序集内部，值为ExternalAssembly则说明在外部，如果还是没有找到，则程序会在自身的themes/generic.xaml中获取，在generic.xaml中获取的其实就和系统默认样式相关。

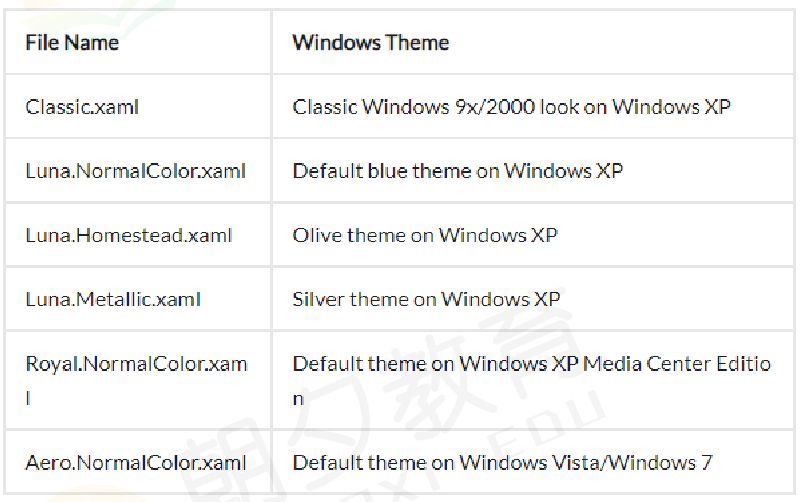

不同xaml所对应的系统主题

按钮案例

C#文件

public class Switch : ToggleButton
{
    static Switch()
    {
        //通过重写Metadata，控件就会通过程序集themes文件夹下的generic.xaml来寻找系统默认样式
        DefaultStyleKeyProperty.OverrideMetadata(typeof(Switch), new FrameworkPropertyMetadata(typeof(Switch)));
    }
}

Themes文件夹下的Generic.xaml文件

注意在该文件中不能有中文，注释也不行

<Style TargetType="{x:Type local:Switch}">
    <Setter Property="Template">
        <Setter.Value>
            <ControlTemplate TargetType="{x:Type local:Switch}">
                <Grid>
                    <Border
                        Name="dropdown"
                        Width="{Binding RelativeSource={RelativeSource Self}, Path=ActualHeight}"
                        Margin="-23"
                        CornerRadius="{Binding RelativeSource={RelativeSource Self}, Path=ActualHeight}"
                        Visibility="Collapsed">
                        <Border.Background>
                            <RadialGradientBrush>
                                <GradientStop Offset="1" Color="Transparent" />
                                <GradientStop Offset="0.7" Color="#5500D787" />
                                <GradientStop Offset="0.59" Color="Transparent" />
                            </RadialGradientBrush>
                        </Border.Background>
                    </Border>
                    <Border
                        Name="bor"
                        Width="{Binding RelativeSource={RelativeSource Self}, Path=ActualHeight}"
                        Background="Gray"
                        BorderBrush="DarkGreen"
                        BorderThickness="5"
                        CornerRadius="{Binding RelativeSource={RelativeSource Self}, Path=ActualHeight}">
                        <Border
                            Name="bor1"
                            Width="{Binding RelativeSource={RelativeSource Self}, Path=ActualHeight}"
                            Margin="2"
                            Background="#FF00C88C"
                            CornerRadius="{Binding RelativeSource={RelativeSource Self}, Path=ActualHeight}" />
                    </Border>
                </Grid>
                <ControlTemplate.Triggers>
                    <Trigger Property="IsChecked" Value="True">
                        <Trigger.EnterActions>
                            <BeginStoryboard>
                                <Storyboard>
                                    <ColorAnimation
                                        Storyboard.TargetName="bor1"
                                        Storyboard.TargetProperty="Background.Color"
                                        To="White"
                                        Duration="0:0:0.5" />
                                    <ColorAnimation
                                        Storyboard.TargetName="bor"
                                        Storyboard.TargetProperty="BorderBrush.Color"
                                        To="#FF32FAC8"
                                        Duration="0:0:0.5" />
                                    <ObjectAnimationUsingKeyFrames Storyboard.TargetName="dropdown" Storyboard.TargetProperty="Visibil
                                        <DiscreteObjectKeyFrame KeyTime="0:0:0.3">
                                            <DiscreteObjectKeyFrame.Value>
                                                <Visibility>Visible</Visibility>
                                            </DiscreteObjectKeyFrame.Value>
                                        </DiscreteObjectKeyFrame>
                                    </ObjectAnimationUsingKeyFrames>
                                </Storyboard>
                            </BeginStoryboard>
                        </Trigger.EnterActions>
                        <Trigger.ExitActions>
                            <BeginStoryboard>
                                <Storyboard>
                                    <ColorAnimation Storyboard.TargetName="bor1" Storyboard.TargetProperty="Background.Color" />
                                    <ColorAnimation Storyboard.TargetName="bor" Storyboard.TargetProperty="BorderBrush.Color" />
                                    <ObjectAnimationUsingKeyFrames Storyboard.TargetName="dropdown" Storyboard.TargetProperty="Visibil
                                        <DiscreteObjectKeyFrame KeyTime="0:0:0.3">
                                            <DiscreteObjectKeyFrame.Value>
                                                <Visibility>Collapsed</Visibility>
                                            </DiscreteObjectKeyFrame.Value>
                                        </DiscreteObjectKeyFrame>
                                    </ObjectAnimationUsingKeyFrames>
                                </Storyboard>
                            </BeginStoryboard>
                        </Trigger.ExitActions>
                    </Trigger>
                </ControlTemplate.Triggers>
            </ControlTemplate>
        </Setter.Value>
    </Setter>
</Style>

使用自定控件

<Grid>
    <local:Switch Width="100" Height="100" />
</Grid>

自定义控件中常用的知识点

TemplatePart特性

在自定义控件中，有些控件是需要有名称的以便于调用，如在重写的OnApplyTemplate()方法中得到指定的button。这就要求用户在使用控件时，不能够修改模板中的名称。

//应用该控件时调用
public override void OnApplyTemplate()
{
    UpButtonElement = GetTemplateChild("UpButton") as RepeatButton;
    DownButtonElement = GetTemplateChild("DownButton") as RepeatButton;
}

所以在类前面使用特性进行标注

[TemplatePart(Name = "UpButton", Type = typeof(RepeatButton))]
[TemplatePart(Name = "DownButton", Type = typeof(RepeatButton))]
public class Numeric : Control{}

视觉状态的定义与调用

自定义控件中可以定义视觉状态来呈现不同状态下的效果。

在xml中定义视觉状态，不同组下的视觉状态是互斥的

<VisualStateManager.VisualStateGroups>
    <VisualStateGroup Name="FocusStates">
        <VisualState Name="Focused">
            <Storyboard>
                <ObjectAnimationUsingKeyFrames Storyboard.TargetName="FocusVisual"
                           Storyboard.TargetProperty="Visibility" Duration="0">
                    <DiscreteObjectKeyFrame KeyTime="0">
                        <DiscreteObjectKeyFrame.Value>
                            <Visibility>Visible</Visibility>
                        </DiscreteObjectKeyFrame.Value>
                    </DiscreteObjectKeyFrame>
                </ObjectAnimationUsingKeyFrames>
            </Storyboard>
        </VisualState>
        <VisualState Name="Unfocused"/>
    </VisualStateGroup>
</VisualStateManager.VisualStateGroups>

在C#中对应视觉状态的切换

private void UpdateStates(bool useTransitions)
{
    if (IsFocused)
    {
        VisualStateManager.GoToState(this, "Focused", false);
    }
    else
    {
        VisualStateManager.GoToState(this, "Unfocused", false);
    }
}

同时可以在后台类中使用特性来标注

[TemplateVisualState(Name = "Focused", GroupName = "FocusedStates")]
[TemplateVisualState(Name = "Unfocused", GroupName = "FocusedStates")]
public class Numeric : Control{}

其实完全可以使用Trigger来实现该功能
