【Flutter 专题】136 图解 CupertinoSegmentedControl 分段控制器

和尚在之前尝试过 ToggleButtons 按钮切换容器组，和尚了解到类似的 iOS 风格的 CupertinoSegmentedControl 分段控制器；在日常应用中使用频率较高，今天和尚简单学习一下；

CupertinoSegmentedControl

源码分析

CupertinoSegmentedControl({
    Key key,
    @required this.children,
    @required this.onValueChanged,  // 状态变更回调
    this.groupValue,            // 当前状态
    this.unselectedColor,       // 未选中区域颜色
    this.selectedColor,         // 选中区域颜色
    this.borderColor,           // 边框颜色
    this.pressedColor,          // 点击时颜色
    this.padding,               // 内边距
})

简单分析源码可得，整个 CupertinoSegmentedControl 控制器属性很清晰，使用起来也非常简单；

const EdgeInsetsGeometry _kHorizontalItemPadding = EdgeInsets.symmetric(horizontal: 16.0);

const double _kMinSegmentedControlHeight = 28.0;

const Duration _kFadeDuration = Duration(milliseconds: 165);

通过常量可以了解到控制器设置的默认边距值，最小高度以及点击时颜色切换时长；其中通过 ColorTween 动画方式进行背景色切换；

class _SegmentedControlContainerBoxParentData extends ContainerBoxParentData<RenderBox> {
  RRect surroundingRect;
}

RRect rChildRect;
if (child == leftChild) {
    rChildRect = RRect.fromRectAndCorners(childRect, topLeft: const Radius.circular(3.0), bottomLeft: const Radius.circular(3.0));
} else if (child == rightChild) {
    rChildRect = RRect.fromRectAndCorners(childRect, topRight: const Radius.circular(3.0), bottomRight: const Radius.circular(3.0));
} else {
    rChildRect = RRect.fromRectAndCorners(childRect);
}

边框的绘制继承了 ContainerBoxParentData，需要设置 Widget 的最大最小宽高；通过 RRect 双层圆角矩形绘制边框，和尚还学习了之前未尝试过的 fromRectAndCorners 绘制部分圆角方式；

其中多个 Widget 之间的点击切换 GestureDetector 使用也非常值得学习；

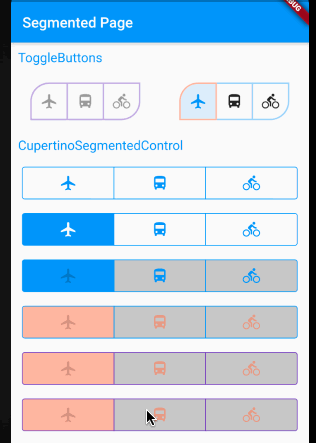

案例尝试

和尚先实现一个基本的分段控制器，然后逐步加入各个属性进行了解；

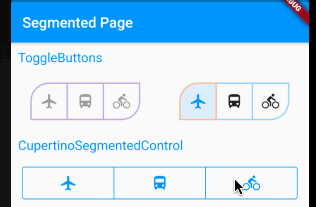

1. children & onValueChanged

children 和 onValueChanged 是两个必备属性，分别对应子 Widget 数组和状态变更回调的监听；onValueChanged 不可为空；

其中 children 为 LinkedHashMap 类型，每个 key-value 均不可为空；且如果 key 相同，后面的 key-value 对会覆盖之前重复 key 的 key-value 对；key 为 T 范型类型，并未限制具体的类型；children 长度需 >=2；

var mixMap = {
  '飞机': Padding(padding: EdgeInsets.symmetric(vertical: 10.0), child: Icon(Icons.airplanemode_active)),
  '公交': Padding(padding: EdgeInsets.symmetric(vertical: 10.0), child: Icon(Icons.directions_bus)),
  '骑行': Padding(padding: EdgeInsets.symmetric(vertical: 10.0), child: Icon(Icons.directions_bike))
};
var _currentIndexStr = '飞机';

_segmentedWid01() => Container(
    child: CupertinoSegmentedControl(
        children: mixMap,
        onValueChanged: (index) {
          print('index -> $index');
          setState(() => _currentIndexStr = index);
        }));

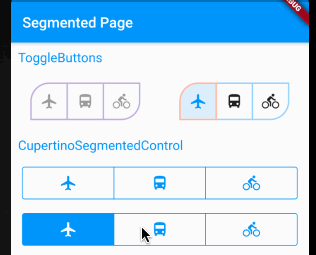

2. groupValue

groupValue 对应当前选中的状态，若不设置该属性，在控制器切换过程中只可以监听到回调方法，而不会实际进行变更；

_segmentedWid02() => Container(
    child: CupertinoSegmentedControl(
        children: mixMap,
        onValueChanged: (index) {
          print('index -> $index');
          setState(() => _currentIndexStr = index);
        },
        groupValue: _currentIndexStr));

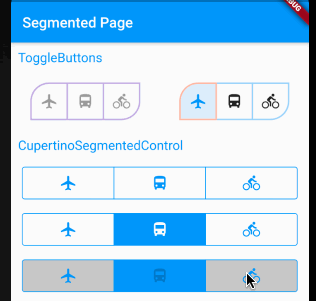

3. unselectedColor

unselectedColor 对应未选中切换区域背景色，默认是 CupertinoTheme.primaryContrastingColor；

_segmentedWid03() => Container(
    child: CupertinoSegmentedControl(
        children: mixMap,
        onValueChanged: (index) {
          print('index -> $index');
          setState(() => _currentIndexStr = index);
        },
        groupValue: _currentIndexStr,
        unselectedColor: Colors.black.withOpacity(0.2)));

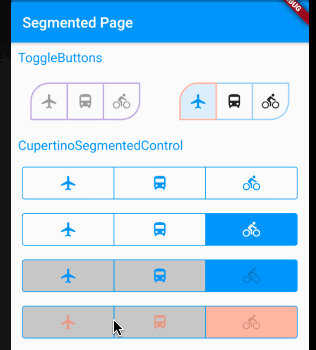

4. selectedColor

selectedColor 对应选中切换区域背景色，默认是 CupertinoTheme.primaryColor；

_segmentedWid04() => Container(
    child: CupertinoSegmentedControl(
        children: mixMap,
        onValueChanged: (index) {
          print('index -> $index');
          setState(() => _currentIndexStr = index);
        },
        groupValue: _currentIndexStr,
        unselectedColor: Colors.black.withOpacity(0.2),
        selectedColor: Colors.deepOrange.withOpacity(0.4)));

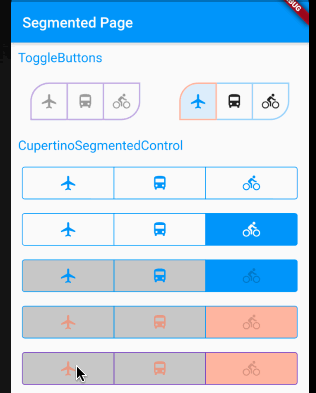

5. borderColor

borderColor 对应边框色，默认是 CupertinoTheme.primaryColor；

_segmentedWid05() => Container(
    child: CupertinoSegmentedControl(
        children: mixMap,
        onValueChanged: (index) {
          print('index -> $index');
          setState(() => _currentIndexStr = index);
        },
        groupValue: _currentIndexStr,
        unselectedColor: Colors.black.withOpacity(0.2),
        selectedColor: Colors.deepOrange.withOpacity(0.4),
        borderColor: Colors.deepPurple));

6. pressedColor

pressedColor 对点击选中时背景色，默认是 selectedColor 颜色加 20% 透明度；

_segmentedWid06() => Container(
    child: CupertinoSegmentedControl(
        children: mixMap,
        onValueChanged: (index) {
          print('index -> $index');
          setState(() => _currentIndexStr = index);
        },
        groupValue: _currentIndexStr,
        unselectedColor: Colors.black.withOpacity(0.2),
        selectedColor: Colors.deepOrange.withOpacity(0.4),
        borderColor: Colors.deepPurple,
        pressedColor: Colors.green.withOpacity(0.4)));

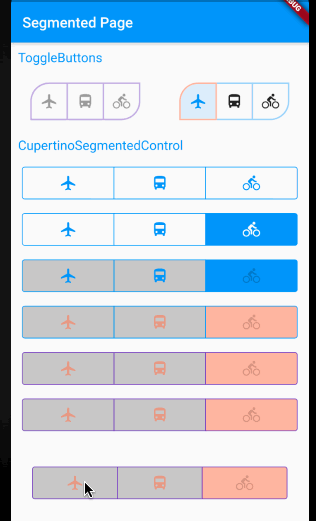

7. padding

padding 对应 CupertinoSegmentedControl 内边距，注意该 padding 是整个控制器的内边距，而非子 Widget 的内边距，默认是居于水平方向，左右 16 距离；

_segmentedWid07() => Container(
    child: CupertinoSegmentedControl(
        children: mixMap,
        onValueChanged: (index) {
          print('index -> $index');
          setState(() => _currentIndexStr = index);
        },
        groupValue: _currentIndexStr,
        unselectedColor: Colors.black.withOpacity(0.2),
        selectedColor: Colors.deepOrange.withOpacity(0.4),
        borderColor: Colors.deepPurple,
        pressedColor: Colors.green.withOpacity(0.4),
        padding: EdgeInsets.all(30.0)));

CupertinoSegmentedControl 案例源码

CupertinoSegmentedControl 在 iOS 设备上支持点击和滑动切换，但和尚尝试在 Android 端主要是点击切换；和尚对于源码的阅读还很浅薄，如有错误，请多多指导！
