Flutter 绘制风车实现示例详解

前言展示

最近源码看得比较多，本文来画点东西调节下心情，本绘制已收录于 FlutterUnit 的绘制集录，本文源码可参见【windmill.dart】。绘制内容非常简单，如下所示，两个样式的小风车：通过这两个小例子，可以学到：

路径的使用

画板的旋转变换

动画曲线与 Tween 的使用

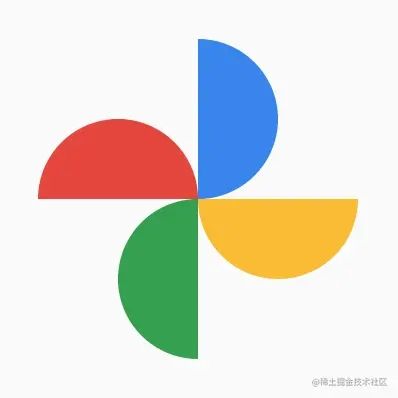

风车1

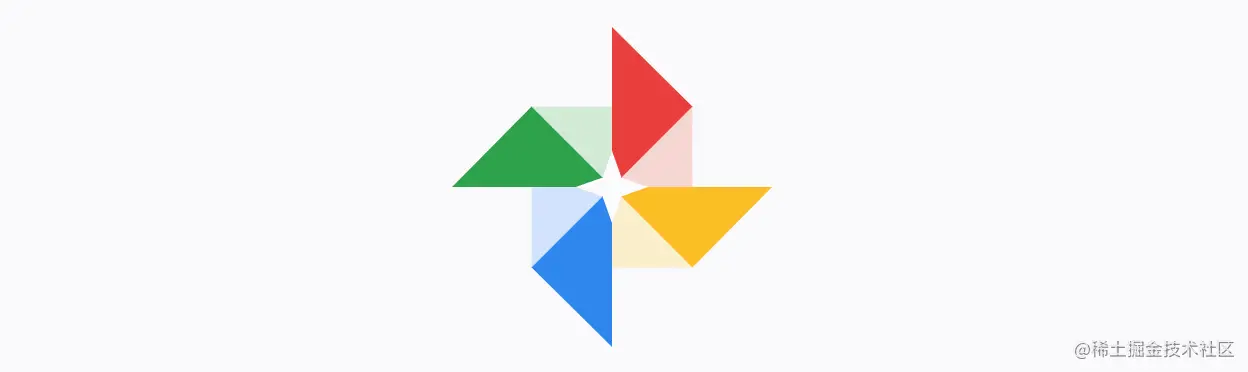

风车2

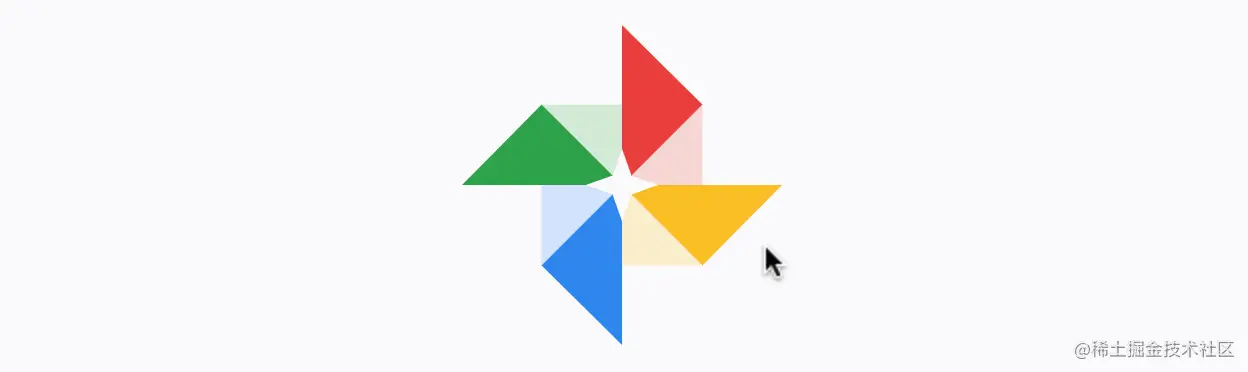

动图效果

1. 风车 1 的绘制

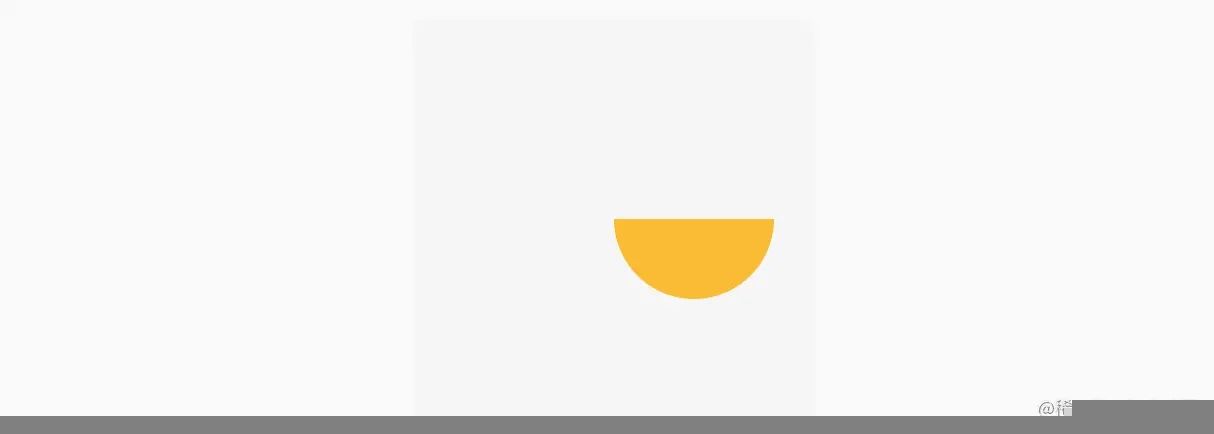

第一个风车非常简单，由四个半圆组成，每个部分直接的关系是旋转 90° 。如下所示，通过 Path#addArc 添加一个半圆形的圆弧路径。这样就完成了一个单体：

@override
void paint(Canvas canvas, Size size) {
  canvas.translate(size.width /, size.height / 2);
  double d = size.width *.4;
  Path path = Path()
    ..addArc(
      Rect.fromCenter(center: Offset(d /, 0), width: d, height: d),
,
      pi,
    );
  Paint paint = Paint()..color = const Color(xffFBBD19);
  canvas.drawPath(path, paint);
}

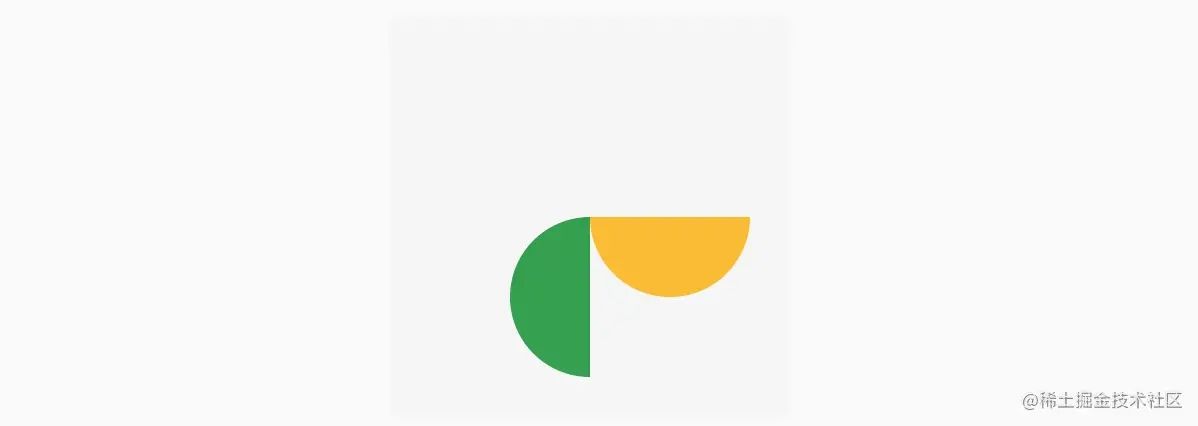

接下来只需要在此基础上，将画板旋转 90° 换个颜色再画一次这个路径即可。你可以想象一下，你在一张纸上画了如下的黄色块，然后把纸沿中心旋转 90°，只要再绘制和刚才同样的图形即可：

canvas.rotate(pi /);
canvas.drawPath(path, paint..color = const Color(xff30A04C));

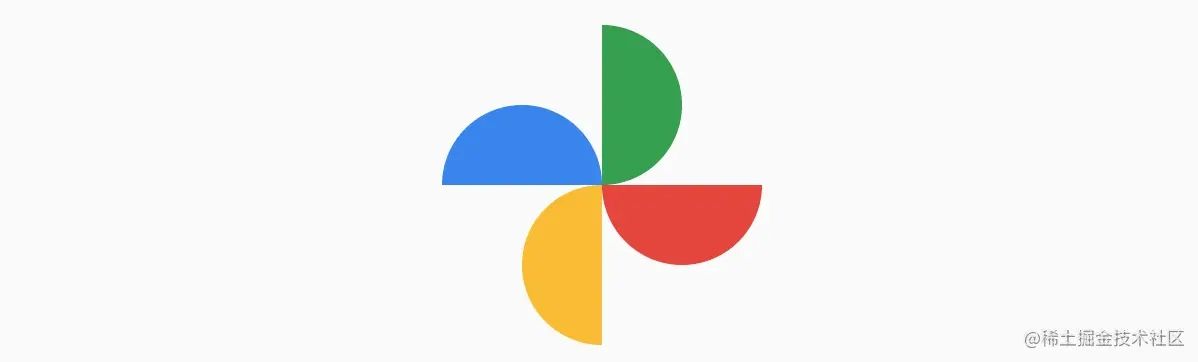

以此类推，画一个转 90° ，画 4 此即可。如下所示，可以通过 colors 列表通过循环遍历绘制。这样一个简单的小风车就跃然纸上了，从这里可以看出，只要更改单体的路径，即可完成不同样式的小风车。

List&lt;Color&gt; colors = const [
  Color(xffE74437), Color(0xffFBBD19),
  Color(xff3482F0), Color(0xff30A04C)
];
Paint paint = Paint();
for (Color color in colors) {
  canvas.drawPath(path, paint..color=color);
  canvas.rotate(pi /);
}

2. 风车 2 的绘制

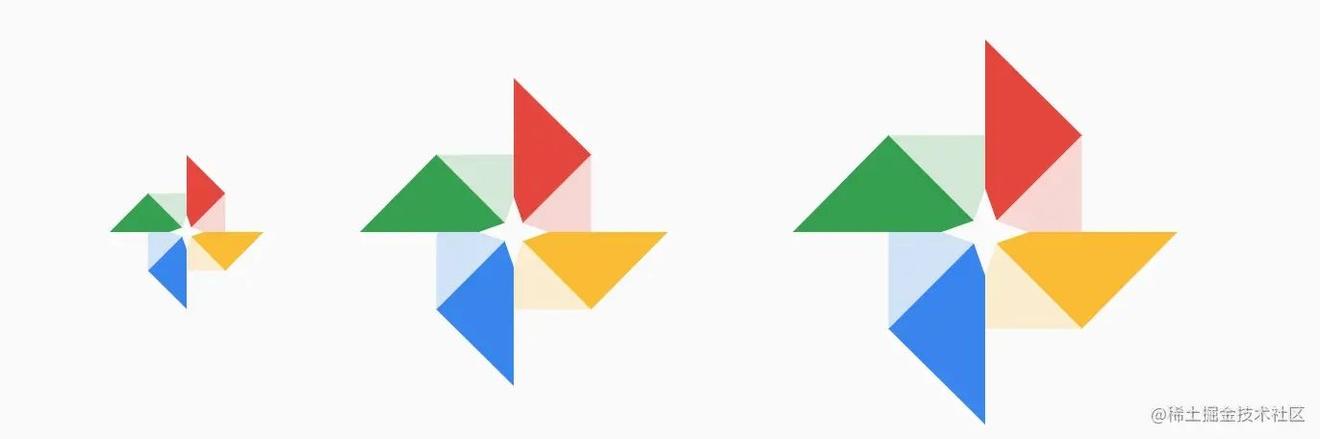

风车 2 的绘制是有一定难度的，首先期望绘制是具有矢量性的，它会随着画板的大小自适应尺寸。也就是说，我们绘制时使用的尺寸都要以画布的尺寸为基准。

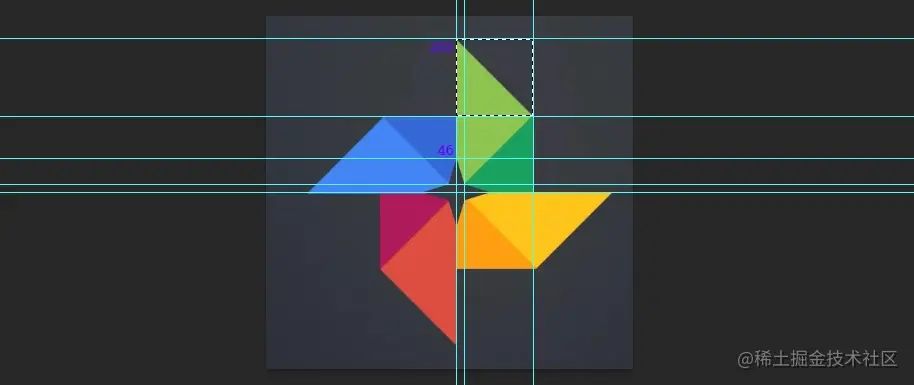

其次，难点在于数据信息，这方面可以通过 PhotoShop 等软件来量取尺寸，获取关键点坐标，然后进行按照比例来进行路径操作。好在这里只需要获取一个单体坐标信息，其他三个旋转遍历即可。

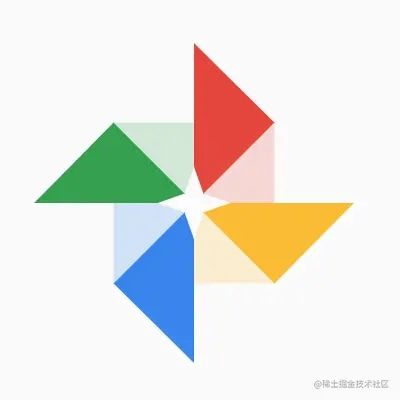

每个单体中由两块区域组成，分别通过路径的点操作即可。在实际开发中，如果设计给了一些比较规整的图形，需要绘制的话，也可以采用类似的方法，或者让设计帮你量好关键点的坐标，你按比例换算即可。

@override
void paint(Canvas canvas, Size size) {
  List<Color> colors = const [     Color(xffE74437),  Color(0xffFBBD19),     Color(0xff3482F0),  Color(0xff30A04C)  ];
  canvas.translate(size.width /, size.height / 2);
  double d = size.width *.4;
  canvas.rotate(rotate.value**pi);
     Paint paint = Paint();
     for (Color color in colors) {
     Path path = Path()
     ..moveTo(, -d * 46/203)
     ..lineTo(, -d * 203/203)
     ..lineTo(/203 * d, -102/203 * d)
     ..lineTo(/203 * d, -12/203 * d)..close();
     canvas.drawPath(path, paint..color=color);
     Path path = Path()
     ..moveTo(/203 * d, -12/203 * d)
     ..lineTo(/203 * d, -102/203 * d)
     ..lineTo(/203 * d, 0 )
     ..lineTo(/203 * d, 0 )..close();
     canvas.drawPath(path, paint..color=color.withOpacity(0.2));
     canvas.rotate(pi /);
     }
}

3. 旋转动画的处理

Flutter 中的动画非常简单，首先创建 AnimationController 作为动画的 "驱动器"；然后如需曲线变换，可以使用 CurveTween 控制数值运动的速度，比如这里使用 Curves.easeIn 先慢后快：

class _HomePageState extends State&lt;HomePage&gt; with SingleTickerProviderStateMixin {
  late final AnimationController _ctrl = AnimationController(
    vsync: this,
    duration: const Duration(seconds:),
  );
  late Animation&lt;double&gt; rotate;
  @override
  void initState() {
    rotate = CurveTween(curve: Curves.easeIn).animate(_ctrl);
    super.initState();
  }

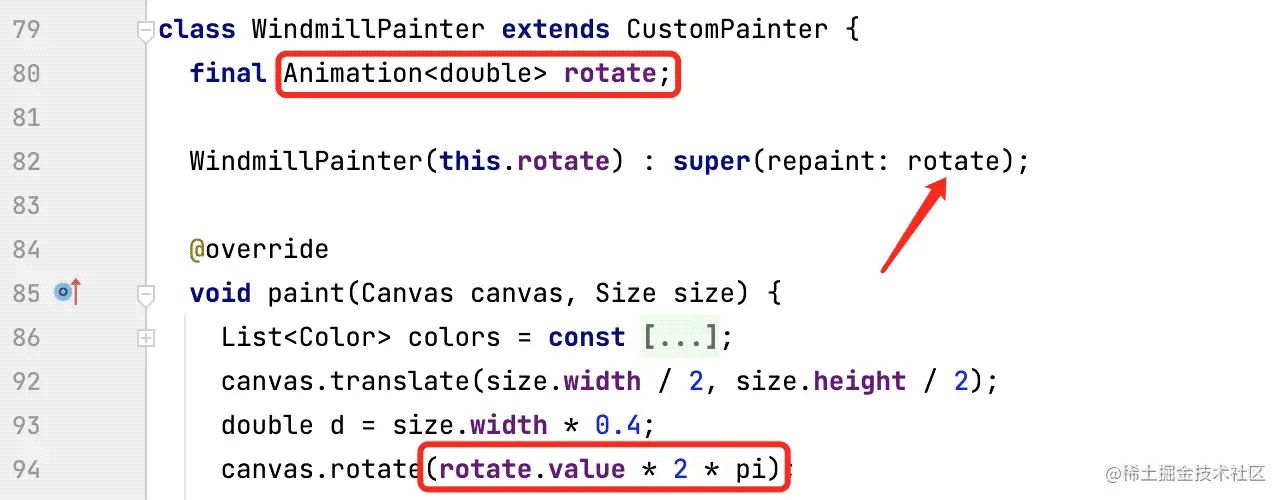

最后将 Animation<double> 对象传入 WindmillPainter 画板中，作为画板绘制的驱动力，在绘制前根据数值对画布进行旋转即可：

4. 旋转动画的圈数

可能有人发现，这点一下就转一圈，如何转多圈呢？其实这就是一个数学问题：转一圈是 360°，想转 n 圈，本质上就是在规定时间内旋转 n*360°。这通过 Tween 是很容易实现的：

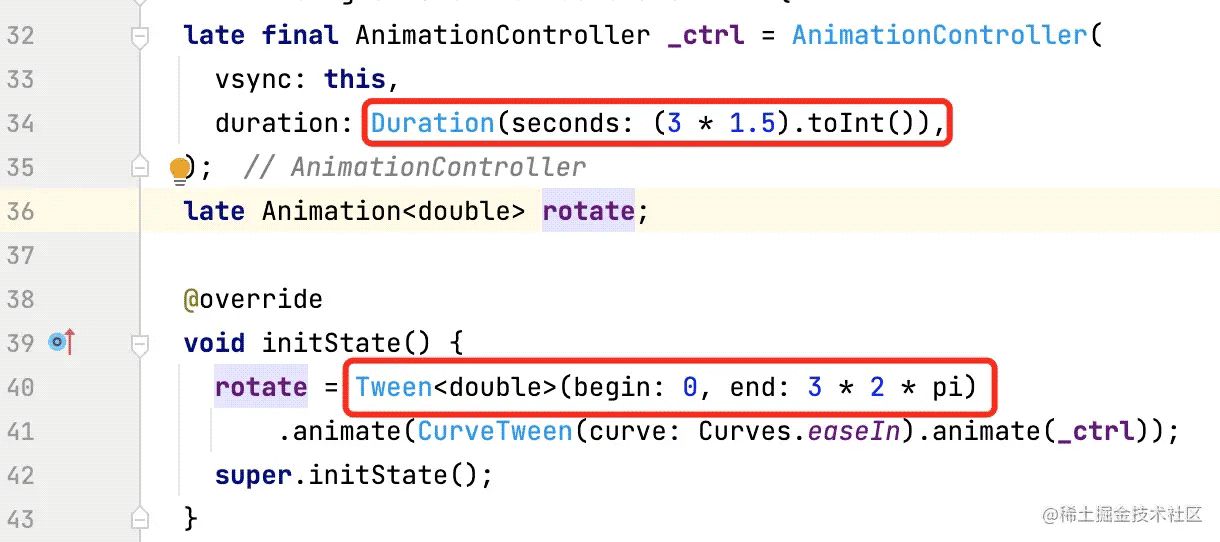

比如这里转 3 圈，最核心的是通过 Tween 指定一个补间，然后这个 rotate 在动画进行时就会从 0 运动到 3*2*pi。绘制时画板旋转 rotate.value 即可。

canvas.rotate(rotate.value);

本案例已加入 FlutterUnit的绘制集录，可在下版本更新后体验，感谢支持 FlutterUnit。
