前言

H5页面具有跨平台、开发容易、上线不需要跟随App的版本等优点，但H5页面也有体验不如native好、没有native稳定等问题。所以目前大部分App都是使用Hybrid混合开发的。

当然有了H5页面就少不了H5与native交互，交互就会用到bridge的能力了。

WebViewJavascriptBridge是一个native与JS进行消息互通的第三方库，本章会简单解析一下WebViewJavascriptBridge的源码和实现原理。

通讯原理

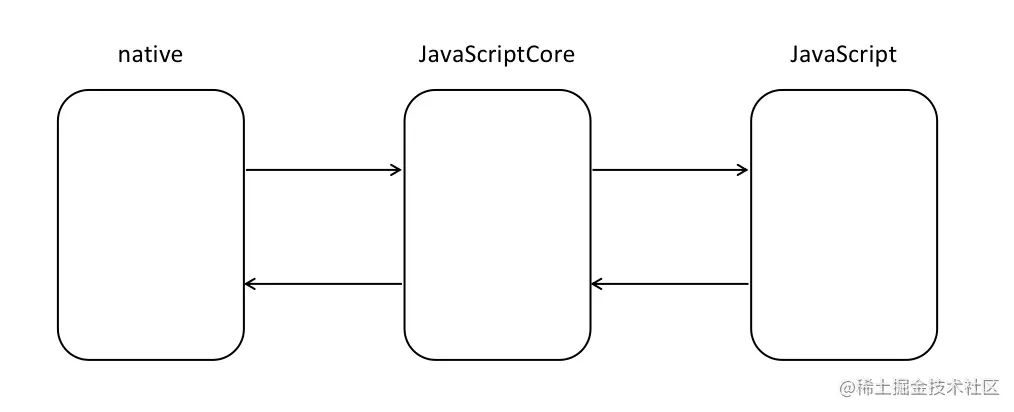

JavaScriptCore

JavaScriptCore作为iOS的JS引擎为原生编程语言OC、Swift 提供调用 JS 程序的动态能力，还能为 JS 提供原生能力来弥补前端所缺能力。 iOS中与JS通讯使用的是JavaScriptCore库，正是因为JavaScriptCore这种起到的桥梁作用，所以也出现了很多使用JavaScriptCore开发App的框架，比如RN、Weex、小程序、Webview Hybrid等框架。 如图：

当然JS引擎不光有苹果的JavaScriptCore，谷歌有V8引擎、Mozilla有SpiderMoney

JavaScriptCore本章只简单介绍，后面主要解析WebViewJavascriptBridge。因为uiwebview已经不再使用了，所以后面提到的webview都是wkwebview，demo也是以wkwebview进行解析。

源码解析

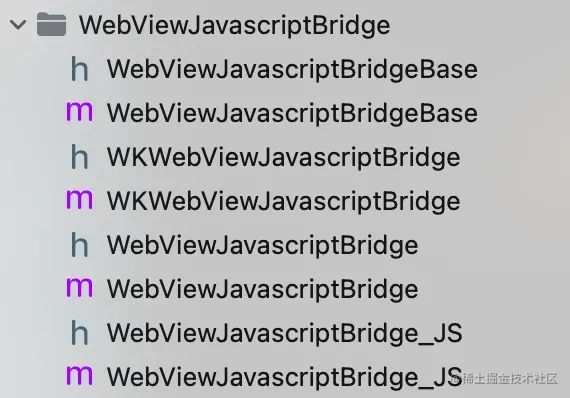

代码结构

除了引擎层外，还需要native、h5和WebViewJavascriptBridge三层才能完成一整个信息通路。WebViewJavascriptBridge就是中间那个负责通信的SDK。

WebViewJavascriptBridge的核心类主要包含几个：

• WebViewJavascriptBridge_JS：是一个JS的字符串，作用是JS环境的Bridge初始化和处理。负责接收native发给JS的消息，并且把JS环境的消息发送给native。
• WKWebViewJavascriptBridge/WebViewJavascriptBridge：主要负责WKWebView和UIWebView相关环境的处理，并且把native环境的消息发送给JS环境。
• WebViewJavascriptBridgeBase：主要实现了native环境的Bridge初始化和处理。

初始化

WebViewJavascriptBridge是如何完成初始化的呢，首先要有webview容器，所以要对webview容器进行初始化，设置代理，初始化WebViewJavascriptBridge对象，加载URL。

    WKWebView* webView = [[NSClassFromString(@"WKWebView") alloc] initWithFrame:self.view.bounds];
    webView.navigationDelegate = self;
    [self.view addSubview:webView];
    // 开启打印
    [WebViewJavascriptBridge enableLogging];
    // 创建bridge对象
    _bridge = [WebViewJavascriptBridge bridgeForWebView:webView];
    // 设置代理
    [_bridge setWebViewDelegate:self];

这里加载的就是JSBridgeDemoApp这个本地的html文件。

    NSString* htmlPath = [[NSBundle mainBundle] pathForResource:@"JSBridgeDemoApp" ofType:@"html"];
    NSString* appHtml = [NSString stringWithContentsOfFile:htmlPath encoding:NSUTF8StringEncoding error:nil];
    NSURL *baseURL = [NSURL fileURLWithPath:htmlPath];
    [webView loadHTMLString:appHtml baseURL:baseURL];

再看一下JSBridgeDemoApp这个html文件。

function setupWebViewJavascriptBridge(callback) {
// 第一次调用这个方法的时候，为false
    if (window.WebViewJavascriptBridge) { return callback(WebViewJavascriptBridge); }
// 第一次调用的时候，为false
    if (window.WVJBCallbacks) { return window.WVJBCallbacks.push(callback); }
// 把callback对象赋值给对象
    window.WVJBCallbacks = [callback];
// 加载WebViewJavascriptBridge_JS中的代码

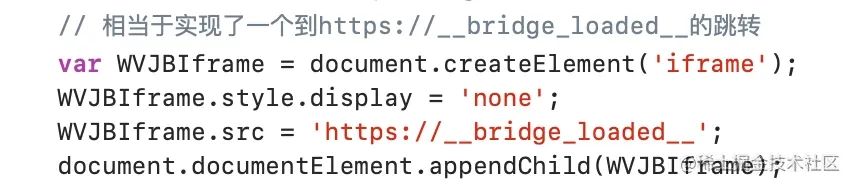

// 相当于实现了一个到https://__bridge_loaded__的跳转
    var WVJBIframe = document.createElement('iframe');
    WVJBIframe.style.display = 'none';
    WVJBIframe.src = 'https://__bridge_loaded__';
    document.documentElement.appendChild(WVJBIframe);
    setTimeout(function() { document.documentElement.removeChild(WVJBIframe) }, 0)
    }
// 驱动所有hander的初始化
setupWebViewJavascriptBridge(function(bridge) {
...
}

在JSBridgeDemoApp的script标签下，声明了一个名为setupWebViewJavascriptBridge的方法，在加载html后直接进行了调用。 setupWebViewJavascriptBridge方法中最核心的代码是：

创建一个iframe标签，然后加载了链接为 https://bridge_loaded 的内容。相当于在当前页面内容实现了一个到 https://bridge_loaded 的内部跳转。 ps：iframe标签用于在网页内显示网页，也使用iframe作为链接的目标。

html文件内部实现了这个跳转后native端是如何监听的呢，在webview的代理里有一个方法：decidePolicyForNavigationAction 这个代理方法的作用是只要有webview跳转，就会调用到这个方法。代码如下：

// 只要webview有跳转，就会调用webview的这个代理方法
- (void)webView:(WKWebView *)webView decidePolicyForNavigationAction:(WKNavigationAction *)navigationAction decisionHandler:(void (^)(WKNavigationActionPolicy))decisionHandler {
    if (webView != _webView) { return; }
    NSURL *url = navigationAction.request.URL;
    __strong typeof(_webViewDelegate) strongDelegate = _webViewDelegate;
    // 如果是WebViewJavascriptBridge发送或者接收消息，则特殊处理。否则按照正常流程处理
    if ([_base isWebViewJavascriptBridgeURL:url]) {
        if ([_base isBridgeLoadedURL:url]) {
            // 是否是 https://__bridge_loaded__ 这种初始化加载消息
            [_base injectJavascriptFile];
        } else if ([_base isQueueMessageURL:url]) {
            // https://__wvjb_queue_message__
            // 处理WEB发过来的消息
            [self WKFlushMessageQueue];
        } else {
            [_base logUnkownMessage:url];
        }
        decisionHandler(WKNavigationActionPolicyCancel);
        return;
    }
    // webview的正常代理执行流程
...

从上面的代码中可以看到，如果监听的webview跳转不是WebViewJavascriptBridge发送或者接收消息就正常执行流程，如果是WebViewJavascriptBridge发送或者接收消息则对此拦截不跳转，并且针对消息进行处理。 当消息url是https://bridge_loaded 的时候，会去注入WebViewJavascriptBridge_js到JS中:

// 将WebViewJavascriptBrige_JS中的方法注入到webview中并且执行
- (void)injectJavascriptFile {
    NSString *js = WebViewJavascriptBridge_js();
    // 把javascript代码注入webview中执行
    [self _evaluateJavascript:js];
    // javascript环境初始化完成以后，如果有startupMessageQueue消息，则立即发送消息
    if (self.startupMessageQueue) {
        NSArray* queue = self.startupMessageQueue;
        self.startupMessageQueue = nil;
        for (id queuedMessage in queue) {
            [self _dispatchMessage:queuedMessage];
        }
    }
}

[self _evaluateJavascript:js];就是执行webview中的evaluateJavaScript:方法。把JS写入webview。所以执行完此处代码JS当中就有bridge这个对象了。初始化完成。

总结：在加载h5页面后会调用setupWebViewJavascriptBridge方法，该方法内创建了一个iframe加载内容为 https://bridge_loaded ，该消息被decidePolicyForNavigationAction监听到，然后执行injectJavascriptFile去读取WebViewJavascriptBridge_js将WebViewJavascriptBridge对象注入到当前h5中。

WebViewJavascriptBridge 对象

整个WebViewJavascriptBridge_js文件其实就是一个字符串形式的js代码，里面包含WebViewJavascriptBridge和相关bridge调用的方法。

// 初始化Bridge对象，OC可以通过WebViewJavascriptBridge来调用JS里面的各种方法
window.WebViewJavascriptBridge = {
    registerHandler: registerHandler, // JS中注册方法
    callHandler: callHandler, // JS中调用OC的方法
    disableJavscriptAlertBoxSafetyTimeout: disableJavscriptAlertBoxSafetyTimeout,
    _fetchQueue: _fetchQueue, // 把消息转换成JSON串
    _handleMessageFromObjC: _handleMessageFromObjC // OC调用JS的入口方法
};

WebViewJavascriptBridge对象里核心的方法有：

• registerHandler：JS中注册方法
• callHandler： JS中调用native的方法
• _fetchQueue： 把消息转换成JSON字符串
• _handleMessageFromObjC：native调用JS的入口方法

当初始化完成后，WebViewJavascriptBridge对象和对象里的方法就已经存在并且可用了。

JS和native是如何相互传递消息的呢？从上面的代码中可以看到如果JS想要发送消息给native就会调用callHandler方法；如果native想要调用JS方法那JS侧就必须先注册一个registerHandler方法。

相对应的我们看一下native侧是如何与JS传递消息的，其实接口标准是一致的，native调JS的方法使用callHandler方法：

id data = @{ @"dataFromOC": @"aaaa!" };
    [_bridge callHandler:@"OCToJSHandler" data:data responseCallback:^(id response) {
        NSLog(@"JS回调的数据是：%@", response);
    }];

JS调native方法在native侧就必须先注册一个registerHandler方法：

    // 注册事件（h5调App）
    [_bridge registerHandler:@"JSTOOCCallback" handler:^(id data, WVJBResponseCallback responseCallback) {
        NSLog(@"JSTOOCCallback called: %@", data);
        responseCallback(@"Response from JSTOOCCallback");
    }];

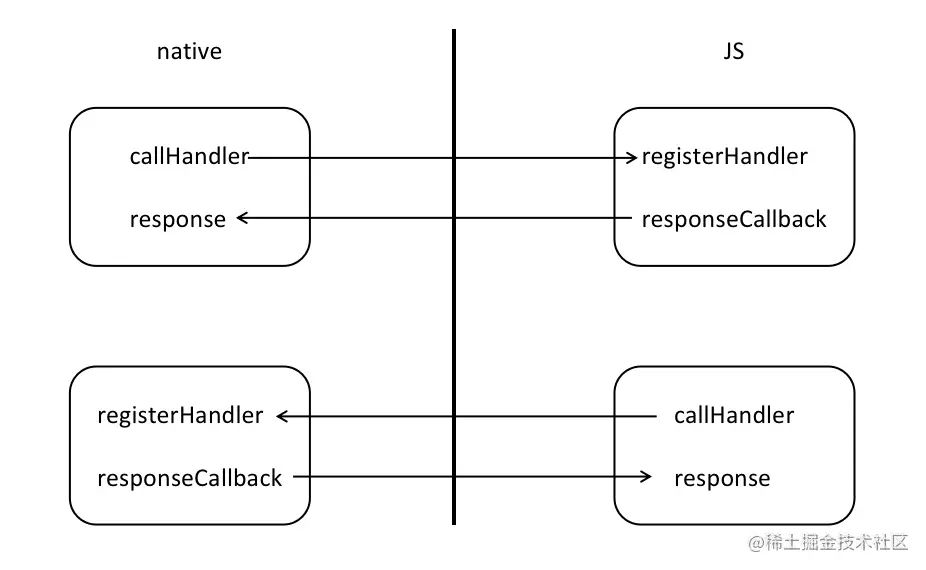

也就是说native像JS发送消息的话，JS侧要先注册该方法registerHandler，native侧调用callHandler； JS像native发送消息的话，native侧要先注册registerHandler，JS侧调用callHandler。这样才能完成双端通信。

如图：

native向JS发送消息

现在要从native侧向JS侧发送一条消息，方法名为："OCToJSHandler"，并且拿到JS的回调，具体实现细节如下：

JS侧

native向JS发送数据，首先要在JS侧去注册这个方法：

bridge.registerHandler('OCToJSHandler', function(data, responseCallback) {
    ...
})

这个registerHandler的实现在WebViewJavascriptBridge_JS是：

// web端注册一个消息方法，将注册的方法存储起来
function registerHandler(handlerName, handler) {
    messageHandlers[handlerName] = handler;
}

就是将这个注册的方法存储到messageHandlers这个map中，key为方法名称，value为function(data, responseCallback) {}这个方法。

native侧

native侧调用bridge的callHandler方法，传参为data和一个callback回调

id data = @{ @"dataFromOC": @"aaaa!" };
[_bridge callHandler:@"OCToJSHandler" data:data responseCallback:^(id response) {
    NSLog(@"JS回调的数据是：%@", response);
}];

接下来会走到WebViewJavascriptBridgeBase的-sendData: responseCallback: handlerName:方法，该方法中将"data"和"handlerName"存入到一个message字典中，如果存在callback会生成一个callbackId一并存入到message字典中，并且将该回调存入到responseCallbacks中，key为callbackId，value为这个callback。代码如下：

// 所有信息存入字典
NSMutableDictionary* message = [NSMutableDictionary dictionary];
if (data) {
    message[@"data"] = data;
}
if (responseCallback) {
    NSString* callbackId = [NSString stringWithFormat:@"objc_cb_%ld", ++_uniqueId];
    self.responseCallbacks[callbackId] = [responseCallback copy];
    message[@"callbackId"] = callbackId;
}
if (handlerName) {
    message[@"handlerName"] = handlerName;
}
[self _queueMessage:message];

将message存储到队列等待执行，执行该条message时会先将message进行序列化，序列化完成后将message拼接到字符串WebViewJavascriptBridge._handleMessageFromObjC('%@');中，然后执行_evaluateJavascript执行该js方法。

// 把OC消息序列化、并且转化为JS环境的格式，然后在主线程中调用_evaluateJavascript
- (void)_dispatchMessage:(WVJBMessage*)message {
    NSString *messageJSON = [self _serializeMessage:message pretty:NO];
    NSString* javascriptCommand = [NSString stringWithFormat:@"WebViewJavascriptBridge._handleMessageFromObjC('%@');", messageJSON];
    [self _evaluateJavascript:javascriptCommand];
}

_handleMessageFromObjC方法会将messageJSON传递给_dispatchMessageFromObjC进行处理。 首先将messageJSON进行解析，根据handlerName取出存储在messageHandlers中的方法。如果该message中存在callbackId，将callbackId作为参数生成一个回调放到responseCallback中。 代码如下：

function _doDispatchMessageFromObjC() {
// 解析发送过来的JSON
    var message = JSON.parse(messageJSON);
    var messageHandler;
    var responseCallback;
    // 主动调用
    // 如果有callbackid
    if (message.callbackId) {
    // 将callbackid当做callbackResponseId再返回回去
        var callbackResponseId = message.callbackId;
        responseCallback = function(responseData) {
        // 把消息从JS发送到OC，执行具体的发送操作
            _doSend({ handlerName:message.handlerName, responseId:callbackResponseId, responseData:responseData });
            };
        // 获取JS注册的函数，取出消息里的handlerName
        var handler = messageHandlers[message.handlerName];
        // 调用JS中的对应函数处理
        handler(message.data, responseCallback);
            }
    }

handler方法其实就是名为"OCToJSHandler"的方法，这时就走到了registerHandler里的那个function(data, responseCallback) {}方法了。我们看一下方法内部的具体实现：

bridge.registerHandler('OCToJSHandler', function(data, responseCallback) {
    // OC中传过来的数据
    log('从OC传过来的数据是：', data)
    // JS返回数据
    var responseData = { 'dataFromJS':'bbbb!' }
    responseCallback(responseData)
})

data就是从native传过来的数据，responseCallback就是保存的回调，然后又生成了新数据作为参数给到了这个回调。

responseCallback的实现是：

responseCallback = function(responseData) {
    // 把消息从JS发送到OC，执行具体的发送操作
    _doSend({ handlerName:message.handlerName, responseId:callbackResponseId, responseData:responseData });
};

将该方法的handlerName、生成的callbackResponseId（也就是callbackId）以及JS返回的数据一起给到_doSend方法。

_doSend方法将message存储到sendMessageQueue消息列表中，并使用messagingIframe加载了一次https://wvjb_queue_message。

// 把消息从JS发送到OC，执行具体的发送操作
    function _doSend(message, responseCallback) {
    // 把消息放入消息列表
    sendMessageQueue.push(message);
    // 发出js对oc的调用，让webview执行跳转操作，可以在decidePolicyForNavigationAction:中拦截到js发给oc的消息
    messagingIframe.src = CUSTOM_PROTOCOL_SCHEME + '://' + QUEUE_HAS_MESSAGE;
    }

这时webview的监听方法decidePolicyForNavigationAction监听到了https://wvjb_queue_message 消息后还是执行WebViewJavascriptBridge._fetchQueue()去取数据，取到数据后根据responseId当初在_responseCallbacks中存储的callback，然后执行callback、移除responseCallbacks中的数据。到此为止，整个native向JS发送消息的过程就完成了。

总结：

• JS中先调用registerHandler将方法存储到messageHandlers中
• native调用callHandler:方法，将消息内容存储到message中，回调存储到responseCallbacks中。
• 将message消息序列化通过_evaluateJavascript方法执行_handleMessageFromObjC
• 将message解析，通过message.handlerName从messageHandlers取出该方法；根据message.callbackId生成回调
• 执行该方法，回调

JS向native发送消息

从JS向native发消息其实和native向JS发消息的接口层面是差不多的。

native侧

native侧首先要注册一个JSTOOCCallback方法

[_bridge registerHandler:@"JSTOOCCallback" handler:^(id data, WVJBResponseCallback responseCallback) {
    responseCallback(@"Response from JSTOOCCallback");
}];

该方法也同样是将该方法的callback存储起来，存储到messageHandlers当中，key就是方法名"JSTOOCCallback"，value就是callback。

JS侧

JS侧会调用callHandler方法：

// 调用oc中注册的那个方法
bridge.callHandler('JSTOOCCallback', {'foo': 'bar'}, function(response) {
    log('JS 取到的回调是：', response)
})

这个callHandler方法同样会调用_doSend方法：将callback存储到responseCallbacks中，key为callbakid；将消息存储到sendMessageQueue中；messagingIframe执行https://wvjb_queue_message

native的decidePolicyForNavigationAction方法监听到该消息后同样通过WebViewJavascriptBridge._fetchQueue()去取消息。

根据callbackId创建一个responseCallback，根据message的handlerName从messageHandlers取出该回调，然后执行：

WVJBResponseCallback responseCallback = NULL;
NSString* callbackId = message[@"callbackId"];
if (callbackId) {
    responseCallback = ^(id responseData) {
        if (responseData == nil) {
            responseData = [NSNull null];
        }
        WVJBMessage* msg = @{ @"responseId":callbackId, @"responseData":responseData };
        [self _queueMessage:msg];
    };
} else {
    responseCallback = ^(id ignoreResponseData) {
        // Do nothing
    };
}
WVJBHandler handler = self.messageHandlers[message[@"handlerName"]];
handler(message[@"data"], responseCallback);

调用完这个方法后，该消息已经收到，然后将回调的内容回调给JS。 通过上面的代码可以看到，回调JS的内容就是callbackId和responseData生成的message，调用_queueMessage方法。

_queueMessage方法上面已经看过了，就是序列化消息、加入队列、执行WebViewJavascriptBridge._handleMessageFromObjC('%@');方法。

JS收到该消息后，处理返回的消息，从responseCallbacks中根据message中的responseId取出callback并且执行。最后删除responseCallbacks中的数据，JS向native发送数据就完成了。

小结：

• native侧调用registerHandler方法注册方法，方法名为JSTOOCCallback，将消息存储到messageHandlers中，key为方法名，value为callback。
• JS侧调用callHandler方法：将responseCallback存储到responseCallbacks中；将message存储到sendMessageQueue中；messagingIframe执行 http://wvjb_queue_message
• native侧监听到该消息后调用WebViewJavascriptBridge._fetchQueue()去取数据
• 根据handlerName从messageHandlers中取出该callback；根据callbackId创建callback对象作为参数放到handlerName的方法中；执行该回调。

总结

综上，WebViewJavascriptBridge的核心流程就分析完了，最核心的点是JS通过加载iframe来通知native侧；native侧通过evaluateJavaScript方法去执行JS。

从整个SDK来看，设计的非常好，值得借鉴学习：

• 使用外观模式统一调用接口，比如初始化WebViewJavascriptBridge的时候，不需要关心使用方使用的是UIWebView还是WKWebView，内部已经处理好了。
• 接口统一，不管是native侧还是JS侧，调用方法就是callHandler、注册方法就是registerHandler，不需要关注内部实现，使用非常方便。
• 代码简洁，逻辑清晰，层次分明。从类的分布就能很清晰的看出各自的功能是什么。
• 职责单一，比如decidePolicyForNavigationAction方法只负责监听事件、_fetchQueue是负责把消息转换成JSON字符串返回、_doSend是发送消息到native、_dispatchMessageFromObjC是负责处理从OC返回的消息等。虽然decidePolicyForNavigationAction也能接收消息，但这样就不会这么精简了。
• 扩展性好，目前decidePolicyForNavigationAction虽然只有初始化和发消息两个事件，如果有其他事件还可以再扩展，这也得益于方法设计的职责单一，扩展对原有方法影响会很小。
