1、前言

最近在开发中，同事对于android.widget下的控件一知半解，又恰好那天用到了Seekbar，想了想，那就从Seekbar's father ProgressBar 来说说android.widget下的常用控件和常用用法吧。后面也会根据这些控件来进行仿写、扩展，做一些高度自定义的View啦。如果写的不好，或者有错误之处，恳请在评论、私信、邮箱指出，万分感谢🙏

2、ProgressBar

A user interface element that indicates the progress of an operation.

使用很简单,看看一些基本的属性

android:max：进度条的最大值
android:progress：进度条已完成进度值
android:progressDrawable：设置轨道对应的Drawable对象
android:indeterminate：如果设置成true，则进度条不精确显示进度（会一直进行动画）
android:indeterminateDrawable：设置不显示进度的进度条的Drawable对象
android:indeterminateDuration：设置不精确显示进度的持续时间
android:secondaryProgress：二级进度条（使用场景不多）

直接在布局中使用即可

<ProgressBar
    style="@android:style/Widget.ProgressBar.Small"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_marginTop="dp" />
<ProgressBar
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_marginTop="dp" />
<ProgressBar
    style="@android:style/Widget.ProgressBar.Large"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_marginTop="dp" />
<ProgressBar
    android:id="@+id/sb_no_beautiful"
    style="@android:style/Widget.ProgressBar.Horizontal"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:layout_marginTop="dp"
    android:max=""
    android:progress=""
    android:secondaryProgress="" />
<ProgressBar
    android:id="@+id/sb_no_beautiful"
    style="@android:style/Widget.Holo.ProgressBar.Horizontal"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:layout_marginTop="dp"
    android:indeterminate="true"
    android:max=""
    android:progress=""
    android:secondaryProgress="" />

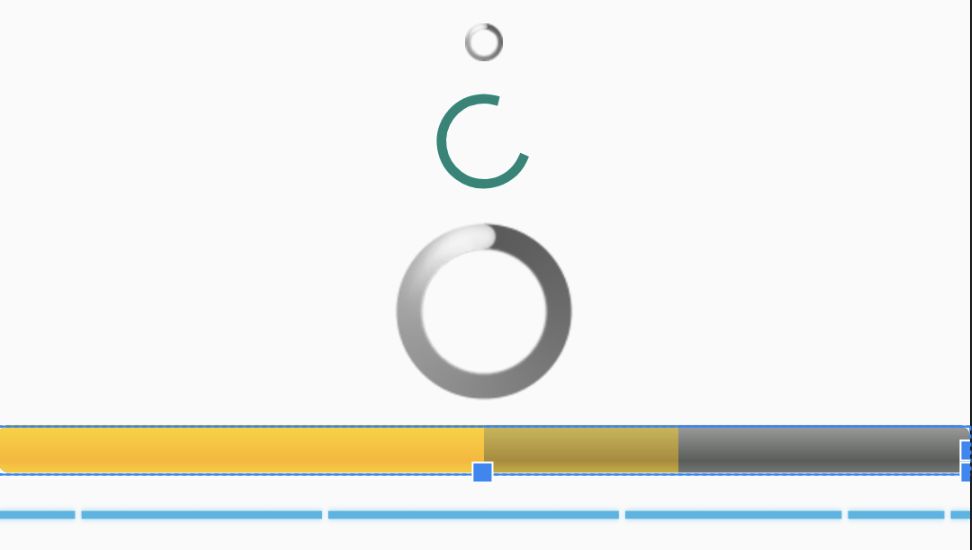

分别就对应以下图片咯

但是这种样式，不得不怀疑Google之前的审美，肯定是不满意的，怎么换样式呢。

看看XML文件，很容易发现，这几个ProgressBar的差异是因为style引起的，随手点开一个@android:style/Widget.ProgressBar.Horizontal 看看。

<style name="Widget.ProgressBar.Horizontal">
    <item name="indeterminateOnly">false</item>
    <item name="progressDrawable">@drawable/progress_horizontal</item>
    <item name="indeterminateDrawable">@drawable/progress_indeterminate_horizontal</item>
    <item name="minHeight">dip</item>
    <item name="maxHeight">dip</item>
    <item name="mirrorForRtl">true</item>
</style>

很好，估摸着样式就出在progressDrawable/indeterminateDrawable上面，看看 @drawable/progress_horizontal 里面

<layer-list xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:id="@android:id/background">
        <shape>
            <corners android:radius="dip" />
            <gradient
                    android:startColor="#ffd9e9d"
                    android:centerColor="#ffa5d5a"
                    android:centerY=".75"
                    android:endColor="#ff"
                    android:angle=""/>
        </shape>
    </item>
    <item android:id="@android:id/secondaryProgress">
        <clip>
            <shape>
                <corners android:radius="dip" />
                <gradient
                        android:startColor="#ffd300"
                        android:centerColor="#ffb600"
                        android:centerY=".75"
                        android:endColor="#affcb00"
                        android:angle=""/>
            </shape>
        </clip>
    </item>
    <item android:id="@android:id/progress">
        <clip>
            <shape>
                <corners android:radius="dip" />
                <gradient
                        android:startColor="#ffffd"
                        android:centerColor="#ffffb"
                        android:centerY=".75"
                        android:endColor="#ffffcb"
                        android:angle=""/>
            </shape>
        </clip>
    </item>
</layer-list>

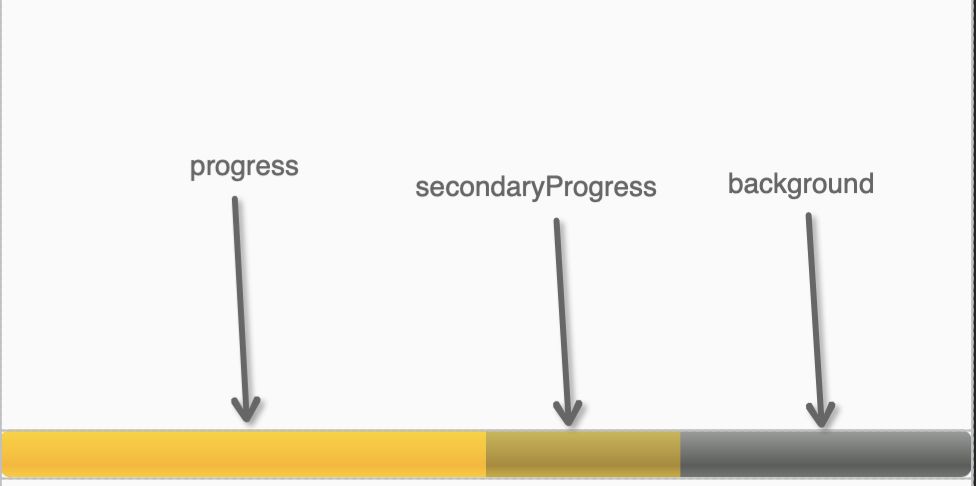

一个样式文件，分别操控了background/secondaryProgress/progress，这样我们很容易推测出

再看看 @drawable/progress_indeterminate_horizontal

<animation-list xmlns:android="http://schemas.android.com/apk/res/android" android:oneshot="false">
    <item android:drawable="@drawable/progressbar_indeterminate" android:duration="200" />
    <item android:drawable="@drawable/progressbar_indeterminate" android:duration="200" />
    <item android:drawable="@drawable/progressbar_indeterminate" android:duration="200" />
</animation-list>

显而易见，这是indeterminate模式下的样式啊，那我们仿写一个不同样式，就很简单了，动手。

styles.xml
<style name="ProgressBar_Beautiful" >
    <item name="android:indeterminateOnly">false</item>
    <item name="android:progressDrawable">@drawable/progress_horizontal_</item>
    <item name="android:indeterminateDrawable">@drawable/progress_indeterminate_beautiful</item>
    <item name="android:mirrorForRtl">true</item>
</style>
progress_horizontal_1.xml
<?xml version=".0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:id="@android:id/background">
        <shape>
            <corners android:radius="dp" />
            <solid android:color="#FFFF0F0"/>
        </shape>
    </item>
    <item android:id="@android:id/secondaryProgress">
        <clip>
            <shape>
                <corners android:radius="dp" />
                <solid android:color="#FFCEC87"/>
            </shape>
        </clip>
    </item>
    <item android:id="@android:id/progress">
        <clip>
            <shape>
                <corners android:radius="dp" />
                <solid android:color="#FFAE05B"/>
            </shape>
        </clip>
    </item>
</layer-list>
progress_indeterminate_beautiful.xml
<?xml version=".0" encoding="utf-8"?>
<animation-list xmlns:android="http://schemas.android.com/apk/res/android"
    android:oneshot="false">
    <item android:drawable="@drawable/bg_progress_" android:duration="200" />
    <item android:drawable="@drawable/bg_progress_" android:duration="200" />
    <item android:drawable="@drawable/bg_progress_" android:duration="200" />
    <item android:drawable="@drawable/bg_progress_" android:duration="200" />
</animation-list>

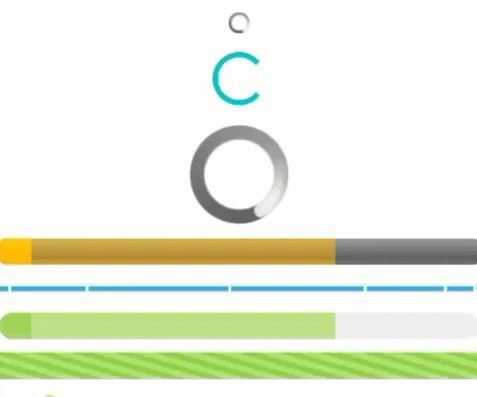

吭呲吭呲就写出来了，看看效果

换了个颜色，加了个圆角/ 换了个图片，还行。

我没有去再写环形的ProgressBar了，因为它就是个一个图，疯狂的在旋转。

<animated-rotate xmlns:android="http://schemas.android.com/apk/res/android"
    android:drawable="@drawable/spinner_white_"
    android:pivotX="%"
    android:pivotY="%"
    android:framesCount=""
    android:frameDuration="" />

还有一些属性我就不赘述了。你可以根据官方的样式，修一修、改一改，就可以满足一些基本的需求了。

用起来就这么简单，就是因为太简单，更复杂的功能就不是ProgressBar能直接实现的了。比如带个滑块？

3、SeekBar

好吧，ProgressBar的一个子类，也在android.widget下，因为是直接继承，而且就加了个滑块相关的代码，实际上它也非常简单，然我们来看看

<SeekBar
    android:id="@+id/sb_"
    style="@style/ProgressBar_Beautiful"
    android:layout_width="match_parent"
    android:layout_height="dp"
    android:layout_marginVertical="dp"
    android:thumbOffset="dp"
    android:max=""
    android:progress=""
    android:secondaryProgress=""
    android:splitTrack="false"
    android:thumb="@drawable/icon_seekbar_thum" />
<SeekBar
    android:id="@+id/sb_"
    style="@style/ProgressBar_Beautiful"
    android:layout_width="match_parent"
    android:layout_height="dp"
    android:layout_marginVertical="dp"
    android:max=""
    android:progress=""
    android:secondaryProgress=""
    android:thumb="@drawable/icon_seekbar_thum" />
<SeekBar
    android:id="@+id/sb_"
    style="@style/ProgressBar_Beautiful"
    android:layout_width="match_parent"
    android:layout_height="dp"
    android:layout_marginVertical="dp"
    android:max=""
    android:progress=""
    android:secondaryProgress=""
    android:splitTrack="false"
    android:thumb="@drawable/icon_seekbar_thum" />
<SeekBar
    android:id="@+id/sb_"
    style="@style/ProgressBar_Beautiful"
    android:layout_width="match_parent"
    android:layout_height="dp"
    android:layout_marginVertical="dp"
    android:thumbOffset="dp"
    android:max=""
    android:progress=""
    android:secondaryProgress=""
    android:splitTrack="false"
    android:thumb="@drawable/icon_seekbar_thum" />
<SeekBar
    android:id="@+id/sb_"
    style="@style/ProgressBar_Beautiful"
    android:layout_width="match_parent"
    android:layout_height="dp"
    android:layout_marginVertical="dp"
    android:max=""
    android:paddingHorizontal="dp"
    android:progress=""
    android:secondaryProgress=""
    android:thumb="@drawable/icon_seekbar_thum" />
<SeekBar
    android:id="@+id/sb_"
    style="@style/ProgressBar_Beautiful"
    android:layout_width="match_parent"
    android:layout_height="dp"
    android:layout_marginVertical="dp"
    android:max=""
    android:progress=""
    android:secondaryProgress=""
    android:thumb="@null" />

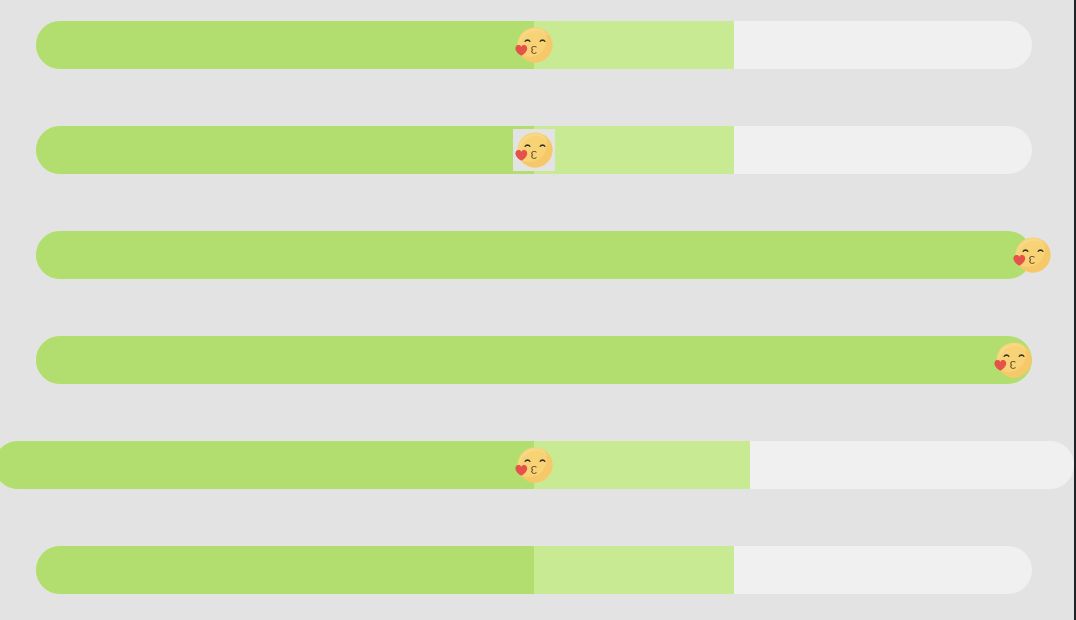

样式就在下面了

因为Seekbar相较而言就多了个thumb（就是那个滑块），所以就着重说一下滑块，其他的就一笔带过咯。

主要了解的是如何设置自己的thumb和thumb的各种问题

android:thumb="@drawable/icon_seekbar_thum"

设置就这么thumb简单，一个drawable文件解决，我这里对应的是单一图片，不过Google的是带有多种状态的thumb，我们来看看官方是如何实现的

<selector xmlns:android="http://schemas.android.com/apk/res/android"
          android:constantSize="true">
    <item android:state_enabled="false" android:state_pressed="true">
        <bitmap android:src="@drawable/abc_scrubber_control_off_mtrl_alpha"android:gravity="center"/>
    </item>
    <item android:state_enabled="false">
        <bitmap android:src="@drawable/abc_scrubber_control_off_mtrl_alpha"android:gravity="center"/>
    </item>
    <item android:state_pressed="true">
        <bitmap android:src="@drawable/abc_scrubber_control_to_pressed_mtrl_" android:gravity="center"/>
    </item>
    <item>
        <bitmap android:src="@drawable/abc_scrubber_control_to_pressed_mtrl_"android:gravity="center"/>
    </item>
</selector>

引用一个drawable，也是一个熟知的selector组，通过对应的item，我们就可以实现在不同的状态下显示不同的thumb了，具体的样式我就不写了，再说ProgressBar的样式的时候也是有类似的操作的

不过你可能发现了，其实这几个样式看起来都差不多，是因为都是我使用Seekbar遇到的问题以及解决方法，我们细说

(1) 自定义的thumb的背景会裁剪出一个正方形，这对于不规则图形来讲是非常难看的

很简单一行

android:splitTrack="false"

修复0。0

(2)thumb的中心点对齐bar的边界，所以thumb是允许超出进度条一点的。有时候我们不需要

很简单一行

android:thumbOffset="1dp"

修复0，0

(3) 你可能发现就算没有写margin和padding，seekbar也不会占满父布局的，是因为它自带padding，所以如果需要去掉

很简单一行

android:paddingHorizontal="0dp"

修复0>0

(4)最后一个，SeekBar但是不想要滑块！为什么不用ProgressBar呢？没别的就是头铁！

很简单一行

android:thumb="@null"

修复0」0

但是要注意的是，此时Seekbar还是能点击的！所以需要把点击事件拦截掉

sb.setOnTouchListener { _, _ -> true }

真的修复0[]0

好了好了，thumb的监听事件还没说呢

    sb.setOnSeekBarChangeListener(object : OnSeekBarChangeListener {
        override fun onProgressChanged(p: SeekBar?, p1: Int, p2: Boolean) {
            //进度发生改变时会触发
        }
        override fun onStartTrackingTouch(p: SeekBar?) {
            //按住SeekBar时会触发
        }
        override fun onStopTrackingTouch(p: SeekBar?) {
            //放开SeekBar时触发
        }
    })

没啦，Seekbar就这么多。

还有一个，放在下次讲吧

对了，如果你感觉你的ProgressBar不够流畅，可以用以下这个

bar.setProgress(progress, true)

4、结尾

更多复杂的进度条需求，靠widget的控件，肯定是难以实现的，我们接下来会讲述RatingBar，以及继承ProgressBar，做更多好看的进度条！
