  • 一、FrameLayout 帧布局
  • 二、ConstraintLayout 约束布局
  • 1、相对定位
  • 2、角度定位
  • 3、权重和0dp
  • 4、控件排成一排平均分布(默认)
  • 5、Group分组
  • 6、Barrier屏障

一、FrameLayout 帧布局

这种布局类似叠加的图片，没有任何的定位方式，当我们往里面添加组件的时候，会默认把他们放到容器的左上角。

上面的组件显示在底层，下面的组件显示在上层。

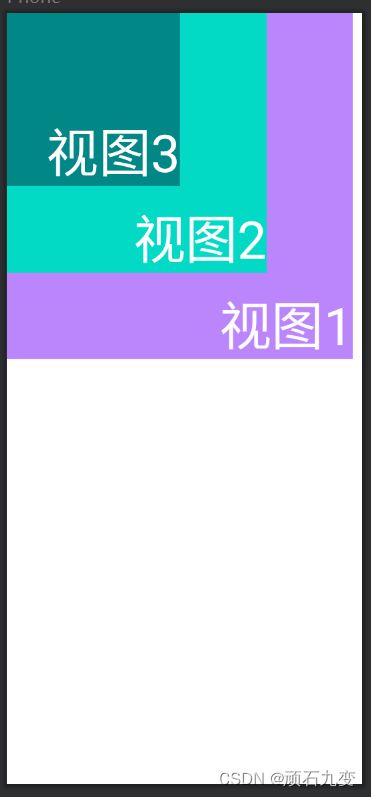

如下代码，视图1显示在最底层，视图3显示在最上层

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <TextView
        android:layout_width="400dp"
        android:layout_height="400dp"
        android:gravity="bottom|end"
        android:text="视图1"
        android:background="@color/purple_200"
        android:textColor="@color/white"
        android:textSize="60sp"
        />
    <TextView
        android:layout_width="300dp"
        android:layout_height="300dp"
        android:gravity="bottom|end"
        android:text="视图2"
        android:background="@color/teal_200"
        android:textColor="@color/white"
        android:textSize="60sp"
        />
    <TextView
        android:layout_width="200dp"
        android:layout_height="200dp"
        android:gravity="bottom|end"
        android:text="视图3"
        android:background="@color/teal_700"
        android:textColor="@color/white"
        android:textSize="60sp"
        />
</FrameLayout>

二、ConstraintLayout 约束布局

从 Android Studio 2.3 起，官方的模板默认使用 ConstraintLayout，它的出现主要是为了解决布局嵌套过多的问题，以灵活的方式定位和调整小部件。

ConstraintLayout和RelativeLayout有点像，比RelativeLayout更灵活，性能更出色。可以按照比例约束控件位置和尺寸，能够更好地适配屏幕大小不同的机型。

1、相对定位

常用属性：

  • layout_constraintLeft_toLeftOf：左边和目标组件的左边对齐
  • layout_constraintLeft_toRightOf：左边和目标组件的右边对齐
  • layout_constraintRight_toLeftOf：右边和目标组件的左边对齐
  • layout_constraintRight_toRightOf：右边和目标组件的右边对齐
  • layout_constraintTop_toTopOf：上边和目标组件的上边对齐
  • layout_constraintTop_toBottomOf：上边和目标组件的下边对齐
  • layout_constraintBottom_toTopOf：下边和目标组件的上边对齐
  • layout_constraintBottom_toBottomOf：下边和目标组件的下边对齐
  • layout_constraintBaseline_toBaselineOf：文本基线对齐，如两个TextView的高度不一致，但是又希望他们文本对齐
  • layout_constraintStart_toStartOf：同layout_constraintLeft_toLeftOf
  • layout_constraintStart_toEndOf：同layout_constraintLeft_toRightOf
  • layout_constraintEnd_toStartOf：同layout_constraintRight_toLeftOf
  • layout_constraintEnd_toEndOf：同layout_constraintRight_toRightOf
  • layout_constraintHorizontal_bias：左右约束时的水平偏移量，可设置0-1的数值，默认0.5居中
  • layout_constraintVertical_bias：上下约束时的垂直偏移量，可设置0-1的数值，默认0.5居中
  • layout_constraintHorizontal_weight：水平权重值，可以是任意数值，在0dp时生效
  • layout_constraintVertical_weight：垂直权重，可以是任意数值，在0dp时生效
  • layout_constraintDimensionRatio：宽高比，当宽或高至少有一个尺寸被设置为0dp时可设置比例，如（1:2）

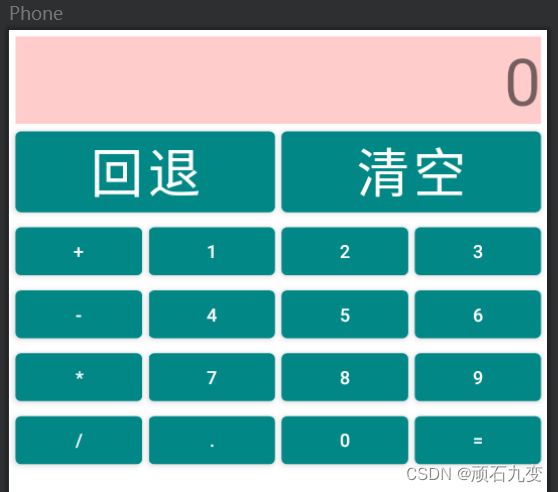

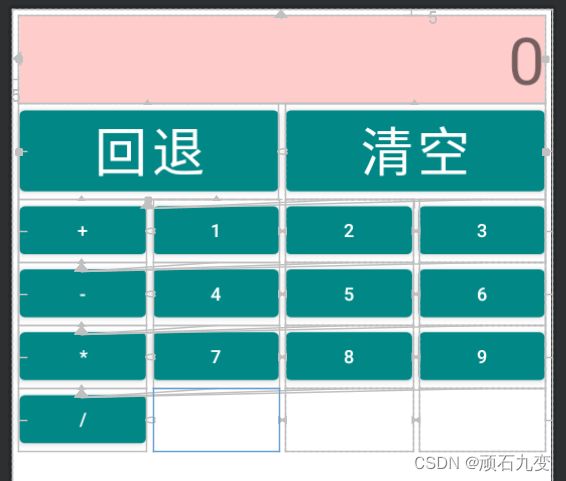

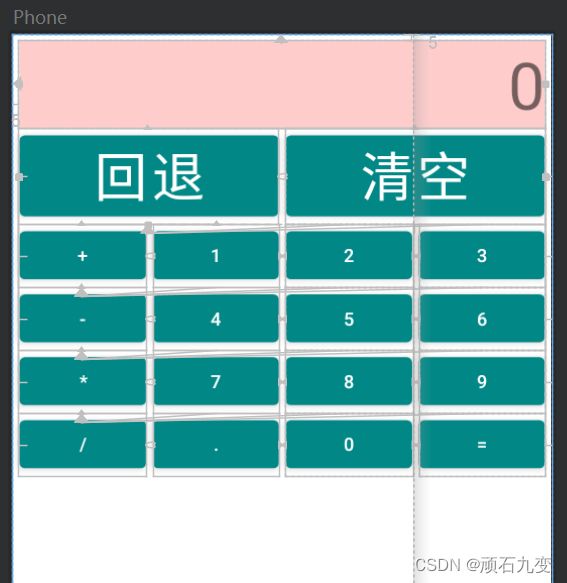

示例代码，计算器布局：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">
    <TextView
        android:id="@+id/c_view1"
        android:layout_height="wrap_content"
        android:layout_width="match_parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        android:layout_gravity="fill"
        android:gravity="end"
        android:layout_marginStart="5dp"
        android:layout_marginEnd="5dp"
        android:layout_marginTop="5dp"
        android:background="#FFCCCC"
        android:text="0"
        android:textSize="50sp" />
    <Button
        android:layout_height="wrap_content"
        android:layout_width="0dp"
        app:layout_constraintTop_toBottomOf="@id/c_view1"
        app:layout_constraintStart_toStartOf="@id/c_view1"
        app:layout_constraintEnd_toStartOf="@id/btn_qk"
        android:layout_marginEnd="5dp"
        android:textSize="40sp"
        android:id="@+id/btn_ht"
        android:text="回退" />
    <Button
        android:id="@+id/btn_qk"
        android:layout_height="0dp"
        android:layout_width="0dp"
        app:layout_constraintEnd_toEndOf="@id/c_view1"
        app:layout_constraintStart_toEndOf="@id/btn_ht"
        app:layout_constraintTop_toBottomOf="@id/c_view1"
        app:layout_constraintBottom_toBottomOf="@id/btn_ht"
        android:textSize="40sp"
        android:text="清空" />
    <Button android:text="+"
        android:id="@+id/btn_jia"
        android:layout_height="wrap_content"
        android:layout_width="0dp"
        android:layout_marginEnd="5dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintTop_toBottomOf="@id/btn_ht"
        app:layout_constraintStart_toStartOf="@id/btn_ht"
        app:layout_constraintEnd_toStartOf="@id/btn_01"
        />
    <Button android:text="1"
        android:id="@+id/btn_01"
        android:layout_height="wrap_content"
        android:layout_width="0dp"
        android:layout_marginEnd="5dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintTop_toBottomOf="@id/btn_ht"
        app:layout_constraintStart_toEndOf="@id/btn_jia"
        app:layout_constraintEnd_toStartOf="@id/btn_02"
        />
    <Button android:text="2"
        android:id="@+id/btn_02"
        android:layout_height="wrap_content"
        android:layout_width="0dp"
        android:layout_marginEnd="5dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintTop_toBottomOf="@id/btn_ht"
        app:layout_constraintStart_toEndOf="@id/btn_01"
        app:layout_constraintEnd_toStartOf="@id/btn_03"
        />
    <Button android:text="3"
        android:id="@+id/btn_03"
        android:layout_height="wrap_content"
        android:layout_width="0dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintTop_toBottomOf="@id/btn_ht"
        app:layout_constraintStart_toEndOf="@id/btn_02"
        app:layout_constraintEnd_toEndOf="@id/btn_qk"
        />
    <Button android:text="-"
        android:id="@+id/btn_jian"
        android:layout_height="wrap_content"
        android:layout_width="0dp"
        android:layout_marginEnd="5dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintTop_toBottomOf="@id/btn_jia"
        app:layout_constraintStart_toStartOf="@id/btn_ht"
        app:layout_constraintEnd_toStartOf="@id/btn_04"
        />
    <Button android:text="4"
        android:id="@+id/btn_04"
        android:layout_height="wrap_content"
        android:layout_width="0dp"
        android:layout_marginEnd="5dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintTop_toBottomOf="@id/btn_jia"
        app:layout_constraintEnd_toStartOf="@id/btn_05"
        app:layout_constraintStart_toEndOf="@id/btn_jian"
        />
    <Button android:text="5"
        android:id="@+id/btn_05"
        android:layout_height="wrap_content"
        android:layout_width="0dp"
        android:layout_marginEnd="5dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintTop_toBottomOf="@id/btn_jia"
        app:layout_constraintEnd_toStartOf="@id/btn_06"
        app:layout_constraintStart_toEndOf="@id/btn_04"
        />
    <Button android:text="6"
        android:id="@+id/btn_06"
        android:layout_height="wrap_content"
        android:layout_width="0dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintTop_toBottomOf="@id/btn_jia"
        app:layout_constraintStart_toEndOf="@id/btn_05"
        app:layout_constraintEnd_toEndOf="@id/btn_qk"
        />
    <Button android:text="*"
        android:id="@+id/btn_xin"
        android:layout_height="wrap_content"
        android:layout_width="0dp"
        android:layout_marginEnd="5dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintTop_toBottomOf="@id/btn_jian"
        app:layout_constraintStart_toStartOf="@id/btn_ht"
        app:layout_constraintEnd_toStartOf="@id/btn_07"
        />
    <Button android:text="7"
        android:id="@+id/btn_07"
        android:layout_height="wrap_content"
        android:layout_width="0dp"
        android:layout_marginEnd="5dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintTop_toBottomOf="@id/btn_jian"
        app:layout_constraintEnd_toStartOf="@id/btn_08"
        app:layout_constraintStart_toEndOf="@id/btn_xin"
        />
    <Button android:text="8"
        android:id="@+id/btn_08"
        android:layout_height="wrap_content"
        android:layout_width="0dp"
        android:layout_marginEnd="5dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintTop_toBottomOf="@id/btn_jian"
        app:layout_constraintEnd_toStartOf="@id/btn_09"
        app:layout_constraintStart_toEndOf="@id/btn_07"
        />
    <Button android:text="9"
        android:id="@+id/btn_09"
        android:layout_height="wrap_content"
        android:layout_width="0dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintTop_toBottomOf="@id/btn_jian"
        app:layout_constraintStart_toEndOf="@id/btn_08"
        app:layout_constraintEnd_toEndOf="@id/btn_qk"
        />
    <Button android:text="/"
        android:id="@+id/btn_chu"
        android:layout_height="wrap_content"
        android:layout_width="0dp"
        android:layout_marginEnd="5dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintTop_toBottomOf="@id/btn_xin"
        app:layout_constraintStart_toStartOf="@id/btn_ht"
        app:layout_constraintEnd_toStartOf="@id/btn_dian"
        />
    <Button android:text="."
        android:id="@+id/btn_dian"
        android:layout_height="wrap_content"
        android:layout_width="0dp"
        android:layout_marginEnd="5dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintTop_toBottomOf="@id/btn_xin"
        app:layout_constraintEnd_toStartOf="@id/btn_00"
        app:layout_constraintStart_toEndOf="@id/btn_chu"
        />
    <Button android:text="0"
        android:id="@+id/btn_00"
        android:layout_height="wrap_content"
        android:layout_width="0dp"
        android:layout_marginEnd="5dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintTop_toBottomOf="@id/btn_xin"
        app:layout_constraintEnd_toStartOf="@id/btn_deng"
        app:layout_constraintStart_toEndOf="@id/btn_dian"
        />
    <Button android:text="="
        android:id="@+id/btn_deng"
        android:layout_height="wrap_content"
        android:layout_width="0dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintTop_toBottomOf="@id/btn_xin"
        app:layout_constraintStart_toEndOf="@id/btn_00"
        app:layout_constraintEnd_toEndOf="@id/btn_qk"
        />
</androidx.constraintlayout.widget.ConstraintLayout>

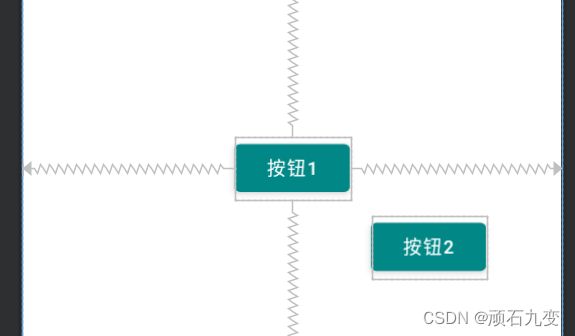

2、角度定位

常用属性：

  • layout_constraintCircle：角度定位参照目标组件
  • layout_constraintCircleAngle：偏移角度，参照组件垂直方向往右边转动角度
  • layout_constraintCircleRadius：距离

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">
    <!-- 按钮1 屏幕居中 -->
    <Button
        android:id="@+id/button"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="94dp"
        android:text="按钮1"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintBottom_toBottomOf="parent"
        />
    <!-- 按钮2 相对按钮1旋转120度，且距离按钮1中心点120dp -->
    <Button
        android:id="@+id/button2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginBottom="10dp"
        android:text="按钮2"
        app:layout_constraintCircle="@id/button"
        app:layout_constraintCircleAngle="120"
        app:layout_constraintCircleRadius="120dp" />
</androidx.constraintlayout.widget.ConstraintLayout>

3、权重和0dp

  • 如果layout_width设置为0dp，那么控件就会水平铺开撑满所有空间
  • 如果layout_height设置为0dp，那么控件就会垂直铺开撑满所有空间
  • layout_constraintHorizontal_weight：设置权重值，可以是任意数值

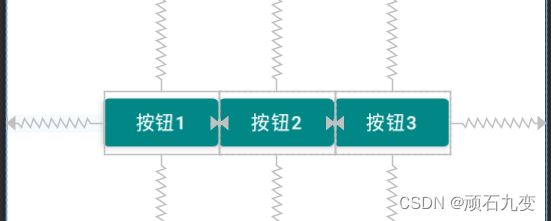

4、控件排成一排平均分布(默认)

一条链的第一个控件是这条链的链头，我们可以在链头中设置layout_constraintHorizontal_chainStyle来改变整条链的样式。chains提供了3种样式，分别是：

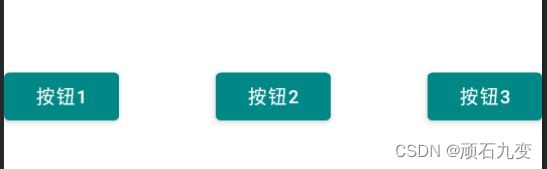

  • CHAIN_SPREAD：展开元素平均分布 (默认)

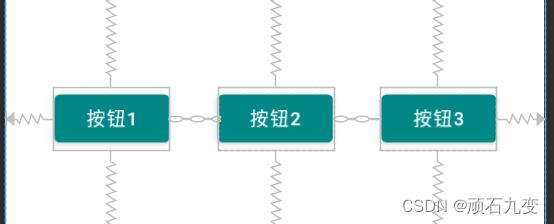

  • CHAIN_SPREAD_INSIDE：展开元素，但链的两端贴近parent
  • CHAIN_PACKED：链的元素将被打包在一起

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">
    <Button
        android:id="@+id/button"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮1"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toLeftOf="@id/button2" />
    <Button
        android:id="@+id/button2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮2"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toRightOf="@+id/button"
        app:layout_constraintRight_toLeftOf="@id/button3"  />
    <Button
        android:id="@+id/button3"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮3"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toRightOf="@id/button2"
        app:layout_constraintRight_toRightOf="parent" />
</androidx.constraintlayout.widget.ConstraintLayout>

5、Group分组

Group可以把多个控件归为一组，方便隐藏或显示一组控件

    <androidx.constraintlayout.widget.Group
        android:id="@+id/group"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:visibility="invisible"
        app:constraint_referenced_ids="btn_deng,btn_00,btn_dian"/>

6、Barrier屏障

Barrier只是用来辅助布局，不会显示在页面上，其他组件可以和Barrier做约束。

  • constraint_referenced_ids：参考的组件id列表，多个用逗号(,)隔开
  • barrierDirection：屏障位于参考组件的位置，可选值（left、right、top、bottom、start、end）
    <androidx.constraintlayout.widget.Barrier
        android:id="@+id/barrier"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:barrierDirection="right"
        app:constraint_referenced_ids="btn_01,btn_02"
        />

Android WindowManger实现桌面悬浮窗功能
上一篇
Android动态权限申请详解
下一篇
