Android形状图形与状态列表图形及九宫格图片超详细讲解

一、图形Drawable

Drawable类型表达了各种各样的图形，包括图片、色块、画板、背景等。

包含图片在内的图形文件放在res目录的各个drawable目录下，其中drawable目录一般保存描述性的XML文件，而图片文件一般放在具体分辨率的drawable目录下。

各视图的background属性、ImageView和ImageButton的src属性、TextView和Button四个方向的drawable***系列属性都可以引用图形文件。

二、形状图形

Shape图形又称形状图形，它用来描述常见的几何形状，包括矩形、圆角矩形、圆形、椭圆等。

形状图形的定义文件是以Shape标签为根节点的XML描述文件。

实际开发一般主要使用3个节点：stroke、corners、solid。

1、类型的形状：

rectangle：矩形，默认
oval：椭圆，此时corners节点失效
line：直线，此时必须设置stroke节点，不然报错
ring：圆环

2、size（尺寸）

size是shape的下级节点，它描述了形状图形的宽高尺寸，若无size节点，则表示宽高与宿主视图一样大小，下面是size节点的常用属性说明：

height：像素类型，图形高度。
width：像素类型，图形宽度。

3、stroke（描边）

stroke是shape的下级节点，它描述了形状图形的描边规格，若无stroke节点，则表示不存在描边，下面是stroke节点的常用属性说明：

color：颜色类型，描边的颜色。
dashGap：像素类型，每段虚线之间的间隔。
dashWidth：像素类型，每段虚线的宽度，若dashGap和dashWidth有一个值为0，则描边为实线。
wdith：像素类型，描边的厚度。

4、corners（圆角）

corners是shape的下级节点，它描述了形状图形的圆角大小，若无corners节点，则表示无圆角，下面是常用属性：

bottomLeftRadius：坐下圆角的半径。
bottomRightRadius：右下圆角的半径。
topLeftRadius：左上圆角的半径。
topRightRadius：右上圆角的半径。
radius：四个圆角的半径。

5、solid（填充）

solid是shape的下级节点，它描述了形状图形的填充色彩，若无solid节点，则表示无填充颜色，下面的属性说明：

color：内部填充的颜色。

6、padding（间隔）

padding是shape的下级节点，它描述了形状图形与周围边界的间隔，若无padding节点，则表示四周不设间隔，下面的常用属性：

top：与上方的间隔。
bottom：与下方的间隔。
left：与左边的间隔。
right：与右边的间隔。

7、gradient（渐变）

gradient是shape的下级节点，它描述了形状图形的颜色渐变，若无gradient节点，则表示没有渐变效果，下面的常用属性：

angle：整型，渐变的起始角度，为0表示9点钟位置，增值大表示往逆时针方向旋转。
type：渐变类型。

渐变类型	说明
linear	线性渐变，默认
radial	放射渐变，起始颜色就是圆心颜色
sweep	滚动渐变，即一个线段以某个端点为圆心做360°旋转

centerX：浮点型，圆心的X坐标，type=linear时不可用。
centerY：浮点型，圆心的Y坐标，type=linear时不可用。
gradientRadius：整型，渐变半径，type=radial时需要设置。
centerColor：渐变的中间颜色。
startColor：渐变的起始颜色。
endColor：渐变的终止颜色。
useLevel：布尔类型，设置为true为无渐变色。

例：点击按钮切换图形

xml文件

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">
    <View
        android:id="@+id/v_content"
        android:layout_width="match_parent"
        android:layout_height="200dp"
        android:layout_margin="10dp"/>
    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="horizontal">
        <Button
            android:id="@+id/btn_rect"
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_weight="1"
            android:text="圆角矩形"/>
        <Button
            android:id="@+id/btn_oval"
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_weight="1"
            android:text="椭圆矩形"/>
</LinearLayout>
</LinearLayout>

drawable下新建rect.xml文件

<shape xmlns:android="http://schemas.android.com/apk/res/android">
<!--指定形状内部的填充颜色-->
    <solid android:color="#ffdd66"/>
<!--    指定形状轮廓的粗细与颜色-->
    <stroke android:width="1dp"
            android:color="#aaaaaa"/>
<!--    指定形状四个圆角的半径-->
    <corners android:radius="10dp"/>
</shape>

oval.xml文件

<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="oval">
    <!--指定形状内部的填充颜色-->
    <solid android:color="#ff66aa"/>
    <!--    指定形状轮廓的粗细与颜色-->
    <stroke android:width="1dp"
        android:color="#aaaaaa"/>
</shape>

java代码

public class DrawableShapeActivity extends AppCompatActivity implements View.OnClickListener {
    private View v_content;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_drawable_shape);
        v_content = findViewById(R.id.v_content);
        findViewById(R.id.btn_rect).setOnClickListener(this);
        findViewById(R.id.btn_oval).setOnClickListener(this);
        //v_content的背景设置为圆角矩形
        v_content.setBackgroundResource(R.drawable.shape_rect_gold);
    }
    @Override
    public void onClick(View view) {
        switch (view.getId()){
            case R.id.btn_rect:
                v_content.setBackgroundResource(R.drawable.shape_rect_gold);
                break;
            case R.id.btn_oval:
                v_content.setBackgroundResource(R.drawable.shape_oval_rose);
                break;
        }
    }
}

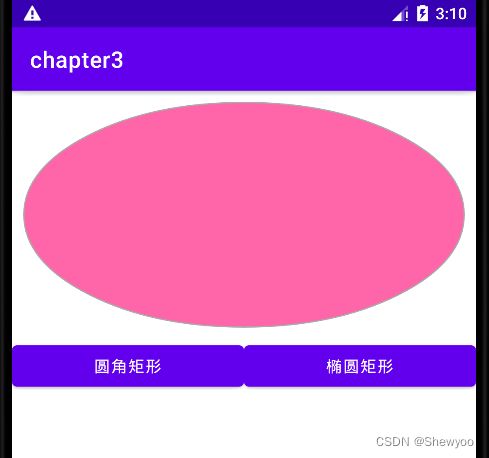

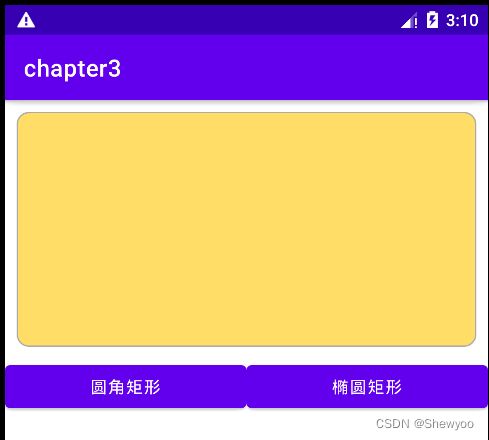

运行结果：

三、九宫格图片

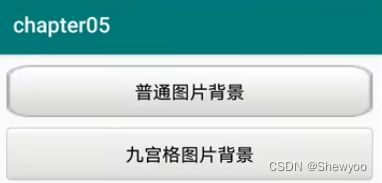

将某张图片设置成视图背景时，如果图片尺寸太小，则会自动拉伸使之填满背景，但图片拉的过大，会变得模糊。


四、状态列表图形

Button按钮的背景在正常情况下是凸起的，在按下时是凹陷的，从按下到弹起的过程，用户便能知道点击了这个按钮。

例：

当按钮被按下时使用的是第一个item的图片

<item android:drawable="@drawable/button_pressed" android:state_pressed="true"/>
<item android:drawable="@drawable/button_normal"/>

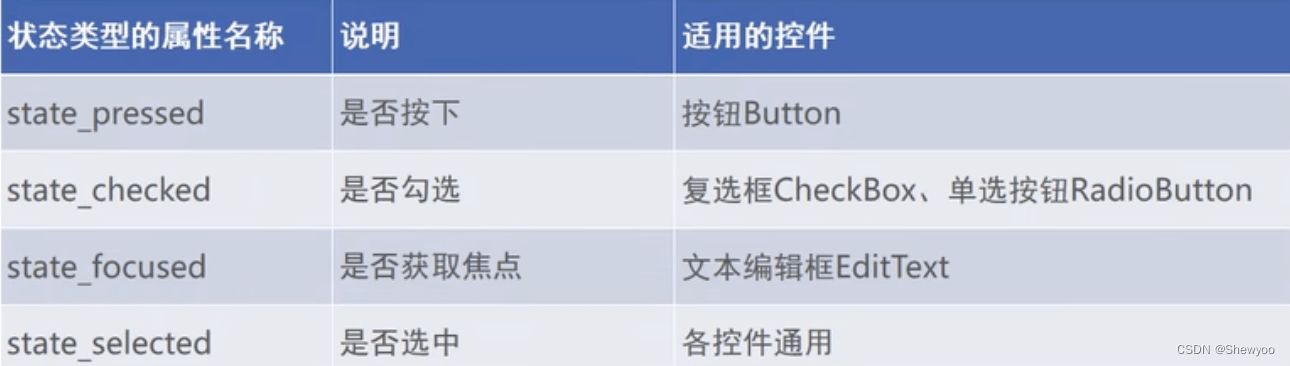

状态类型的取值说明

状态列表图形不仅用于按钮控件，还可用于其他拥有多种状态的控件。
