理解iOS端的WebView同层组件

一 起始

大部分的Web应用，所有的元素和组件都是渲染在WebView内部的，有时候这导致我们无法充分利用原生的强大能力，例如音视频播放，地图功能等。因此，在微信小程序开发框架中，还提供了一些以”cover-“开头的组件，这些组件本身是原生的，只是贴在了WebView上面。借助原生组件，可以极大的提高应用的性能体验，但是也有一些弊端。

  • 原生组件的层级在WebView之上，因此无法在Web中通过标签的层级来调整组件的z轴位置。
  • 原生组件与WebView文档流是完全脱离的，这使得布局的控制变得困难。

同层组件的出现正为解决这些问题。

二 原理

同层组件的目标是将原生组件渲染在与其他Web组件同一层级中。在iOS中，我们使用WKWebView来创建Web视图，WKWebView在进行解析渲染时，会将Web组件渲染到WKCompositingView上，这个View是一个原生的UIView子类，通常WKWebView内核会将多个组件共同渲染到同一个WKCompositingView上，但是如果某个HTML标签的style设置了overflow: scroll属性，并且内容超出容器的大小，WKWebView就会为其单独的创建一个WKChildScrollView，因此如果我们可以找到这个View，并和对应的Web组件一一关联起来，就可以将原生的组件渲染到这个View中，从而实现同层渲染。

我们可以先写一个简单的Web示例页面：

<!DOCTYPE html>
<html>
<head>
	<meta charset="utf-8">
	<meta http-equiv="X-UA-Compatible" content="IE=edge">
	<title></title>
	<link rel="stylesheet" href="">
	<style type="text/css">
		.block {
			width: 80%;
			height: 300pt;
			margin-top: 50pt;
			background-color: red;
		}
		.content {
			display: flex;
			flex-direction: column;
			align-items: center;
			width: 100%;
		}

		.title {
			width: 100%;
			text-align: center;
		}
		.toast {
			position: fixed;
			width: 250pt;
			height: 100pt;
			background-color: gray;
			line-height: 100pt;
			text-align: center;
			color: white;
			top: 50%;
			left: 50%;
            font-size: 50pt;
			transform: translate(-50%,-50%);
		}
        .native {
            width: 80%;
            height: 350pt;
            margin-top: 50pt;
            background-color: blue;
            overflow: scroll;
        }
	</style>
</head>
<body>
	<!-- 标题 -->
	<h1 class="title">H5页面Demo</h1>
	<!-- 内容 -->
	<div class="content">
		<div class="block"></div>
		<div class="block"></div>
        <!-- 特殊组件 -->
        <div class="native">
            <div style="width: 101%; height: 101%">
            </div>
        </div>
		<div class="block"></div>
		<div class="block"></div>
		<div class="block"></div>
	</div>
	<!-- 弹框 -->
	<div class="toast show">弹窗提示</div>
</body>
</html>

上面代码中，蓝色的色块就是同层组件容器。

在iOS中加载此页面如下：

@interface ViewController ()

@property (nonatomic, strong) WKWebView *webView;

@end

@implementation ViewController

- (void)viewDidLoad {
    [super viewDidLoad];
    [self.view addSubview:self.webView];
    NSString *html = [NSString stringWithContentsOfFile:[[NSBundle mainBundle] pathForResource:@"web" ofType:@"html"] encoding: NSUTF8StringEncoding error:nil];
    [self.webView loadHTMLString:html baseURL:nil];


}

- (WKWebView *)webView {
    if (!_webView) {
        _webView = [[WKWebView alloc] initWithFrame:self.view.frame];
    }
    return _webView;
}

@end

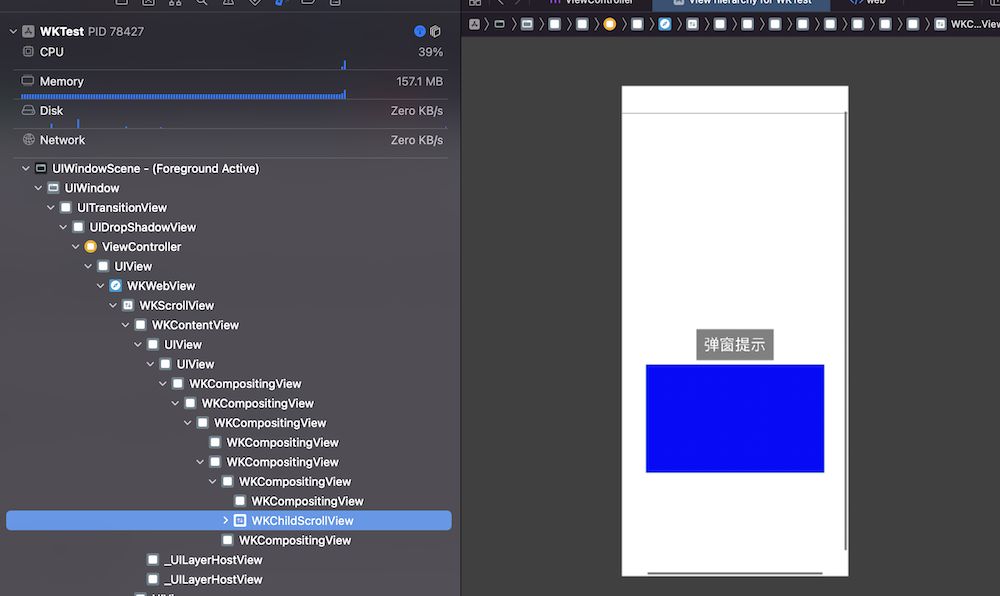

使用Xcode调试工具进行查看，层级如下图所示：


可以看到对于蓝色的色块，WKWebView单独创建了一个WKChildScrollView来承载。

三 尝试

了解了同层组件原理后，我们可以在iOS平台上做下尝试，体验同层组件的渲染效果。首先在HTML文件中补充下面的JS代码：

<script>
    function insertNativeComponents() {
        var ct = document.getElementsByClassName("native")[0];
        var id = ct.getAttribute("id");
        var frame = ct.getBoundingClientRect();
        var args = {
            "frame": {
                "y": frame.top,
                "x": frame.left,
                "width": frame.width,
                "height": frame.height
            },
            "id": id
        };
        return args
    }
    setTimeout(()=>{
        window.webkit.messageHandlers.nativeViewHandler.postMessage({
            "command": "nativeViewInsert",
            "args": insertNativeComponents()
        });
    }, 1000);
</script>

上面的insertNativeComponents函数用来找到要插入原生组件的插槽，将其id等信息传递给原生端，我们这里为了演示方便，只传递了很少的数据，实际上可以根据组件的需求向原生端传递非常丰富的数据，原生端根据这些参数来渲染和设置原生组件。

在原生端，需要对WKWebView注册一个JS交互handle，如下：

[_webView.configuration.userContentController addScriptMessageHandler:self name:@"nativeViewHandler"];

对应的，实现协议方法如下：

- (void)userContentController:(WKUserContentController *)userContentController didReceiveScriptMessage:(WKScriptMessage *)message {
    [self insertNativeView:message];
}

核心的逻辑方法是inserNativeView，这个方法中要实现对JS交互指令的解析，以及原生组件的创建，插槽容器的寻找等，如下：

- (void)insertNativeView:(WKScriptMessage *)message {
    NSDictionary *params = message.body[@"args"];
    NSLog(@"%@", params);
    // 这里创建一个UILabel 做演示

    UIView *v = [self findView:self.webView str:@"" ids:params[@"id"]];

    UIView *c = [[UIView alloc] initWithFrame:v.bounds];

    UILabel *l = [[UILabel alloc] initWithFrame:CGRectMake(0, 0, v.frame.size.width, 100)];
    l.backgroundColor = UIColor.orangeColor;
    l.font = [UIFont systemFontOfSize:40];
    l.text = [NSString stringWithFormat:@"组件ID为：%@的原生同层组件", params[@"id"]];
    l.textAlignment = NSTextAlignmentCenter;
    [c addSubview:l];
    UIButton *button = [UIButton buttonWithType:UIButtonTypeSystem];
    [button setTitle:@"按钮" forState:UIControlStateNormal];
    [button setTitleColor:UIColor.whiteColor forState:UIControlStateNormal];
    button.frame = CGRectMake(0, 200, v.frame.size.width, 100);
    button.titleLabel.font = [UIFont systemFontOfSize:40];
    [c addSubview:button];
    if (v) {
        // 查目标容器
        for (UIView *sub in v.subviews) {
            if ([sub isKindOfClass:NSClassFromString(@"WKChildScrollView")]) {
                c.frame = sub.bounds;
                [sub addSubview:c];
            }
        }
    }
}

上面我们创建了一个UILabel和UIButton的原生组件做示例，插槽位置的寻找可以采用递归的方式，如下：

- (UIView *)findView:(UIView *)root str:(NSString *)pre ids:(NSString *)ids {
    if (!root) {
        return nil;
    }
    NSLog(@"%@%@,%@",pre ,root.class, root.layer.name);
    if ([root.layer.name containsString:[NSString stringWithFormat:@"id='%@'", ids]]) {
        return root;
    }

    for (UIView *v in root.subviews) {
        UIView *res = [self findView:v str:[NSString stringWithFormat:@"%@ - ", pre] ids: ids];
        if (res) {
            return res;
        }
    }
    return nil;
}

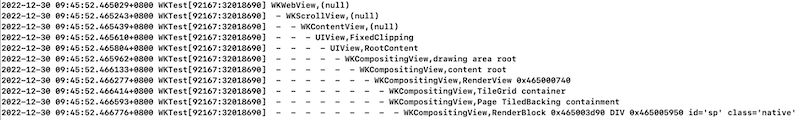

我们从JS交互命令可以拿到要插入原生组件的容器id，WKWebView在创建WKCompositingView时，其Layer的name会包含id信息，这从打印的信息上可以清楚的看到，如下图：

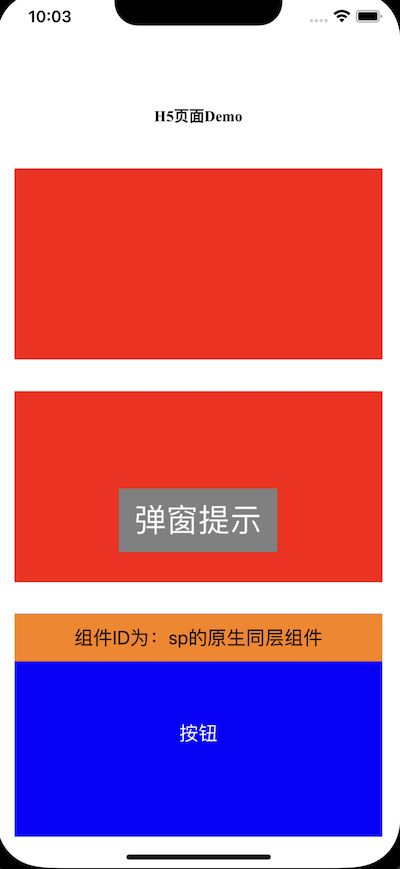

我们能找到对应的容器，就是靠这个Layer的name属性。现在你可以尝试运行下项目，效果如下图所示：


可以看到，原生组件已经正常渲染到了WebView中，且层级是受CSS控制的，其会出现在Web弹窗组件之下。

四 交互

原生组件渲染成功了，并非完事大吉，如果你为按钮增加了点击事件，会发现其并不会触发，这是因为WebView将事件都进行了拦截。要处理交互问题也非常简单，首先需要先关闭WebView的拦截，在WebView加载完成后，使用如下代码来找到WKContentView，并将其手势拦截关闭：

- (void)handleGestrues {
    UIScrollView *webViewScrollView = self.webView.scrollView;
    if ([webViewScrollView isKindOfClass:NSClassFromString(@"WKScrollView")]) {
        UIView *_WKContentView = webViewScrollView.subviews.firstObject;
        if (![_WKContentView isKindOfClass:NSClassFromString(@"WKContentView")]) return;
        NSArray *gestrues = _WKContentView.gestureRecognizers;
        for (UIGestureRecognizer *gesture in gestrues) {
            gesture.cancelsTouchesInView = NO;
            gesture.delaysTouchesBegan = NO;
            gesture.delaysTouchesEnded = NO;
        }
    }
}

需要注意，这个方法的调用要在WebView加载完成后。另外，我们需要将原生组件的容器组件做些修改，例如新建一个ContainerView类，如下：

@interface ContainerView : UIView

@end

@implementation ContainerView

- (BOOL)conformsToProtocol:(Protocol *)aProtocol {
    if (aProtocol == NSProtocolFromString(@"WKNativelyInteractible")) {
        return YES;
    }
    return [super conformsToProtocol:aProtocol];
}

@end

之后，将此View作为原生组件的容器，渲染到WebView中，即可实现原生组件的事件交互。

五 随想

本文从原理出发，介绍了Web同层组件在iOS端的实现方式。相比直接使用原生组件，同层组件的好处是显而易见的，其既拥有了原生组件强大的能力，又可以被大部分CSS属性进行影响，方便层级和组件间位置控制。本文中也实现了一个简单的Demo来演示同层组件，Demo非常捡漏，希望起到抛砖引玉，帮助你打开创新的思路。下面是一些建议，有兴趣你可以尝试下在iOS端实现一套完整的同层组件渲染框架。

  1. JS与原生的交互命令可以定制一套完整的协议，如组件插入，组件更新，组件删除等。
  2. 传递的数据可以定义的完整丰富，例如要插入的组件类型，可能是视频，音频，地图等，各种组件在原生端的属性配置等映射。
  3. 原生端的交互与更新行为也需要通过JS传递到Web。
  4. 原生端可能需要一个容器池来维护被插入的同层组件，方便通过id寻找来进行更新等。
  5. 某些CSS属性对于同层组件可能并不能生效，也是需要通过JS传递数据到原生端处理。
