Vue3将虚拟节点渲染到网页初次渲染详解

Vue
496
0
0
2023-04-09
Vue3学习笔记
上一篇
基于Vue3和element-plus实现登录功能(最终完整版)
下一篇
目录
  • 正文
  • 何时会进行虚拟函数的创建和渲染？
  • 什么是VNode？
  • 前置须知
  • ShapeFlags
  • 为什么要使用Vnode?
  • Vnode是如何创建的？
  • 先是判断
  • createBaseVNode 虚拟节点初始化创建
  • render 渲染 VNode
  • patch VNode
  • processComponent 节点类型是组件下的处理
  • subTree是什么？

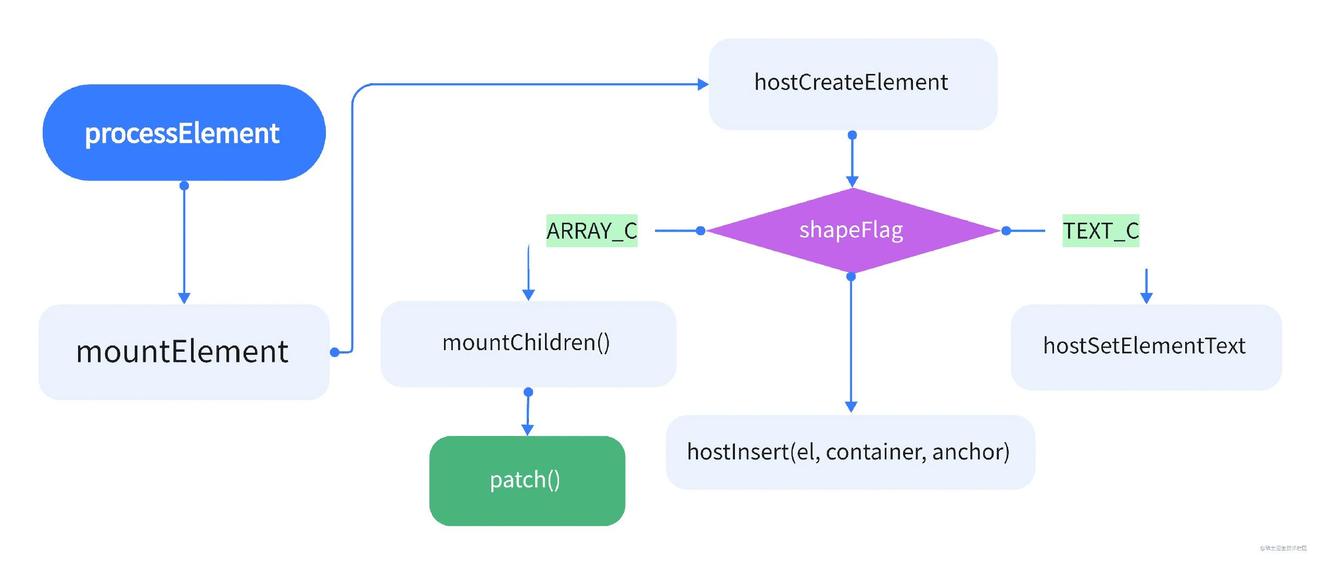

  • 当节点的类型是普通元素DOM时候，patch判断运行processElement

正文


在上一篇中，只讲了大致的执行流程，其中有关渲染部分的内容并没有深入，而这部分关系到创建Vnode和渲染Vnode的过程，就是将代码通过渲染变成大家可见的网页画面的这一部分内容。 createApp函数内部的app.mount方法是一个标准的可跨平台的组件渲染流程：先创建VNode，再渲染VNode。

何时会进行虚拟函数的创建和渲染？

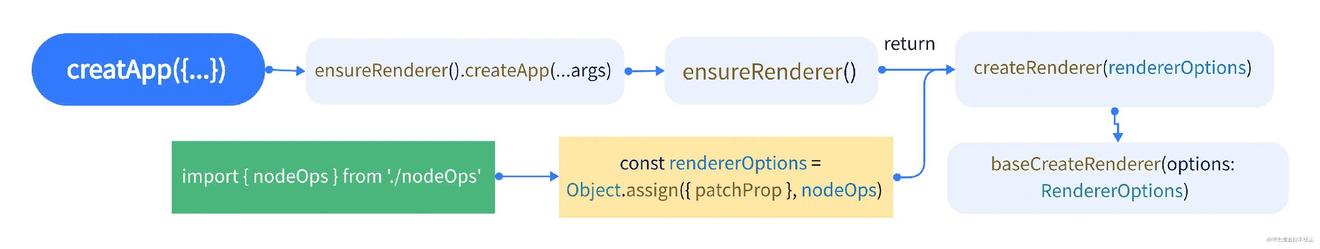

vue3初始化过程中，createApp()指向的源码 core/packages/runtime-core/src/apiCreateApp.ts中

export function createAppAPI<HostElement>(
  render: RootRenderFunction<HostElement>,//由之前的baseCreateRenderer中的render传入
  hydrate?: RootHydrateFunction
): CreateAppFunction<HostElement> {
return function createApp(rootComponent, rootProps = null) {//rootComponent根组件
    let isMounted = false
    //生成一个具体的对象，提供对应的API和相关属性
    const app: App = (context.app = {//将以下参数传入到context中的app里
      //...省略其他逻辑处理
      //挂载
      mount(
        rootContainer: HostElement,
        isHydrate?: boolean,//是用来判断是否用于服务器渲染，这里不讲所以省略
        isSVG?: boolean
      ): any {
      //如果处于未挂载完毕状态下运行
      if (!isMounted) {
	      //创建一个新的虚拟节点传入根组件和根属性
          const vnode = createVNode(
            rootComponent as ConcreteComponent,
            rootProps
          )
          // 存储app上下文到根虚拟节点，这将在初始挂载时设置在根实例上。
          vnode.appContext = context
          }
          //渲染虚拟节点，根容器
          render(vnode, rootContainer, isSVG)
          isMounted = true //将状态改变成为已挂载
          app._container = rootContainer
          // for devtools and telemetry
          ;(rootContainer as any).__vue_app__ = app
          return getExposeProxy(vnode.component!) || vnode.component!.proxy
      }},
    })
    return app
  }
}

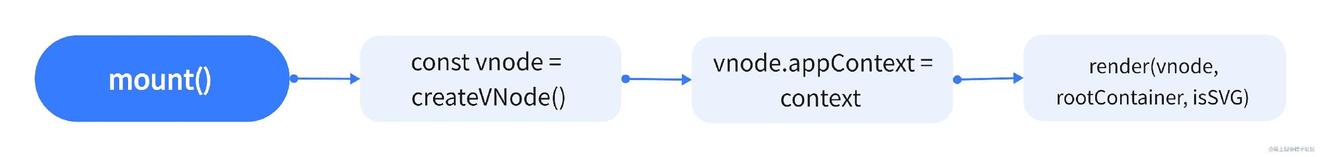

在mount的过程中，当运行处于未挂载时， const vnode = createVNode(rootComponent as ConcreteComponent,rootProps)创建虚拟节点并且将 vnode（虚拟节点）、rootContainer（根容器），isSVG作为参数传入render函数中去进行渲染。

什么是VNode？

虚拟节点其实就是JavaScript的一个对象，用来描述DOM。

这里可以编写一个实际的简单例子来辅助理解，下面是一段html的普通元素节点

<div class="title" style="font-size:16px;width=100px">这是一个标题</div>

如何用虚拟节点来表示？

const VNode ={
	type:'div',
	props:{
		class:'title',
		style:{
			fontSize:'16px',
			width:'100px'
		}
	},
	children:'这是一个标题',
	key:null
}

这里官方文档给出了建议：完整的 VNode 接口包含其他内部属性，但是强烈建议避免使用这些没有在这里列举出的属性。这样能够避免因内部属性变更而导致的不兼容性问题。

vue3对vnode的type做了更详细的分类。在创建vnode之前先了解一下shapeFlags，这个类对type的类型信息做了对应的编码。以便之后在patch阶段，可以通过不同的类型执行对应的逻辑处理。同时也能看到type有元素，方法函数组件，带状态的组件，子类是文本等。

前置须知

ShapeFlags

// package/shared/src/shapeFlags.ts
//这是一个ts的枚举类，从中也能了解到虚拟节点的类型
export const enum ShapeFlags {
//DOM元素 HTML
  ELEMENT = 1,
  //函数式组件
  FUNCTIONAL_COMPONENT = 1 << 1, //2
  //带状态的组件
  STATEFUL_COMPONENT = 1 << 2,//4
  //子节点是文本
  TEXT_CHILDREN = 1 << 3,//8
  //子节点是数组
  ARRAY_CHILDREN = 1 << 4,//16
  //子节点带有插槽
  SLOTS_CHILDREN = 1 << 5,//32
  //传送，将一个组件内部的模板‘传送'到该组件DOM结构外层中去，例如遮罩层的使用
  TELEPORT = 1 << 6,//64
  //悬念，用于等待异步组件时渲染一些额外的内容，比如骨架屏，不过目前是实验性功能
  SUSPENSE = 1 << 7,//128
  //要缓存的组件
  COMPONENT_SHOULD_KEEP_ALIVE = 1 << 8,//256
  //已缓存的组件
  COMPONENT_KEPT_ALIVE = 1 << 9,//512
  //组件
  COMPONENT = ShapeFlags.STATEFUL_COMPONENT | ShapeFlags.FUNCTIONAL_COMPONENT
}//4 | 2

它用来表示当前虚拟节点的类型。我们可以通过对shapeFlag做二进制运算来描述当前节点的本身是什么类型、子节点是什么类型。

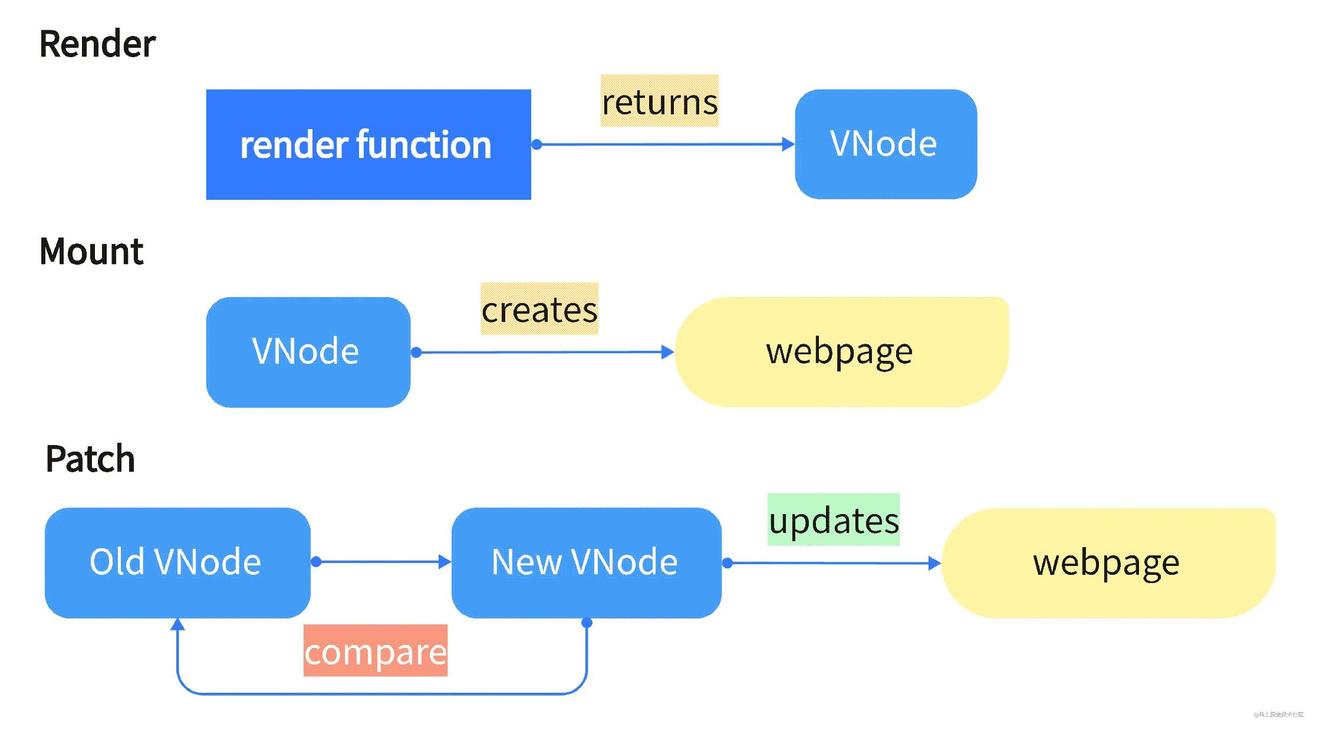

为什么要使用Vnode?

因为vnode可以抽象，把渲染的过程抽象化，使组件的抽象能力也得到提升。 然后因为vue需要可以跨平台，讲节点抽象化后可以通过平台自己的实现，使之在各个平台上渲染更容易。 不过同时需要注意的一点，虽然使用的是vnode，但是这并不意味着vnode的性能更具有优势。比如很大的组件，是表格上千行的表格，在render过程中，创建vnode势必得遍历上千次vnode的创建，然后遍历上千次的patch，在更新表格数据中，势必会出现卡顿的情况。即便是在patch中使用diff优化了对DOM操作次数，但是始终需要操作。

Vnode是如何创建的？

vue3 提供了一个 h() 函数用于创建 vnodes:

import {h} from 'vue'
h('div', { id: 'foo' })

其本质也是调用 createVNode()函数。

 const vnode = createVNode(rootComponent as ConcreteComponent,rootProps)

createVNode()位于 core/packages/runtime-core/src/vnode.ts

//创建虚拟节点
export const createVNode = ( _createVNode) as typeof _createVNode
function _createVNode(
//标签类型
  type: VNodeTypes | ClassComponent | typeof NULL_DYNAMIC_COMPONENT,
  //数据和vnode的属性
  props: (Data & VNodeProps) | null = null,
  //子节点
  children: unknown = null,
  //patch标记
  patchFlag: number = 0,
  //动态参数
  dynamicProps: string[] | null = null,
  //是否是block节点
  isBlockNode = false
): VNode {

  //内部逻辑处理

  //使用更基层的createBaseVNode对各项参数进行处理
  return createBaseVNode(
    type,
    props,
    children,
    patchFlag,
    dynamicProps,
    shapeFlag,
    isBlockNode,
    true
  )
}

刚才省略的内部逻辑处理，这里去除了只有在开发环境下才运行的代码：

先是判断

  if (isVNode(type)) {
	//创建虚拟节点接收到已存在的节点，这种情况发生在诸如 <component :is="vnode"/>
    // #2078 确保在克隆过程中合并refs，而不是覆盖它。
    const cloned = cloneVNode(type, props, true /* mergeRef: true */)
    //如果拥有子节点，将子节点规范化处理
    if (children) {normalizeChildren(cloned, children)}：
	//将拷贝的对象存入currentBlock中
    if (isBlockTreeEnabled > 0 && !isBlockNode && currentBlock) {
      if (cloned.shapeFlag & ShapeFlags.COMPONENT) {
        currentBlock[currentBlock.indexOf(type)] = cloned
      } else {
        currentBlock.push(cloned)
      }
    }
    cloned.patchFlag |= PatchFlags.BAIL
    //返回克隆
    return cloned
  }
  // 类组件规范化
  if (isClassComponent(type)) {
    type = type.__vccOpts
  }
  // 类(class)和风格(style) 规范化.
  if (props) {
    //对于响应式或者代理的对象，我们需要克隆来处理，以防止触发响应式和代理的变动
    props = guardReactiveProps(props)!
    let { class: klass, style } = props
    if (klass && !isString(klass)) {
      props.class = normalizeClass(klass)
    }
    if (isObject(style)) {
     // 响应式对象需要克隆后再处理，以免触发响应式。
      if (isProxy(style) && !isArray(style)) {
        style = extend({}, style)
      }
      props.style = normalizeStyle(style)
    }
  }

 与之前的shapeFlags枚举类结合，将定好的编码赋值给shapeFlag

  // 将虚拟节点的类型信息编码成一个位图（bitmap）
  // 根据type类型来确定shapeFlag的属性值
  const shapeFlag = isString(type)//是否是字符串
    ? ShapeFlags.ELEMENT//传值1
    : __FEATURE_SUSPENSE__ && isSuspense(type)//是否是悬念类型
    ? ShapeFlags.SUSPENSE//传值128
    : isTeleport(type)//是否是传送类型
    ? ShapeFlags.TELEPORT//传值64
    : isObject(type)//是否是对象类型
    ? ShapeFlags.STATEFUL_COMPONENT//传值4
    : isFunction(type)//是否是方法类型
    ? ShapeFlags.FUNCTIONAL_COMPONENT//传值2
    : 0//都不是以上类型 传值0

以上，将虚拟节点其中一部分的属性处理好之后，再传入创建基础虚拟节点函数中，做更进一步和更详细的属性对象创建。

createBaseVNode 虚拟节点初始化创建

创建基础虚拟节点（JavaScript对象），初始化封装一系列相关的属性。

function createBaseVNode(
  type: VNodeTypes | ClassComponent | typeof NULL_DYNAMIC_COMPONENT,//虚拟节点类型
  props: (Data & VNodeProps) | null = null,//内部的属性
  children: unknown = null,//子节点内容
  patchFlag = 0,//patch标记
  dynamicProps: string[] | null = null,//动态参数内容
  shapeFlag = type === Fragment ? 0 : ShapeFlags.ELEMENT,//节点类型的信息编码
  isBlockNode = false,//是否块节点
  needFullChildrenNormalization = false
) {
//声明一个vnode对象，并且将各种属性赋值，从而完成虚拟节点的初始化创建
  const vnode = {
    __v_isVNode: true,//内部属性表示为Vnode
    __v_skip: true,//表示跳过响应式转换
    type, //虚拟节点类型
    props,//虚拟节点内的属性和props
    key: props && normalizeKey(props),//虚拟阶段的key用于diff
    ref: props && normalizeRef(props),//引用
    scopeId: currentScopeId,//作用域id
    slotScopeIds: null,//插槽id
    children,//子节点内容，树形结构
    component: null,//组件
    suspense: null,//传送组件
    ssContent: null,
    ssFallback: null,
    dirs: null,//目录
    transition: null,//内置组件相关字段
    el: null,//vnode实际被转换为dom元素的时候产生的元素，宿主
    anchor: null,//锚点
    target: null,//目标
    targetAnchor: null,//目标锚点
    staticCount: 0,//静态节点数
    shapeFlag,//shape标记
    patchFlag,//patch标记
    dynamicProps,//动态参数
    dynamicChildren: null,//动态子节点
    appContext: null,//app上下文
    ctx: currentRenderingInstance
  } as VNode

  //关于子节点和block节点的标准化和信息编码处理
  return vnode
}

由此可见，创建vnode就是一个对props中的内容进行标准化处理，然后对节点类型进行信息编码，对子节点的标准化处理和类型信息编码，最后创建vnode对象的过程。

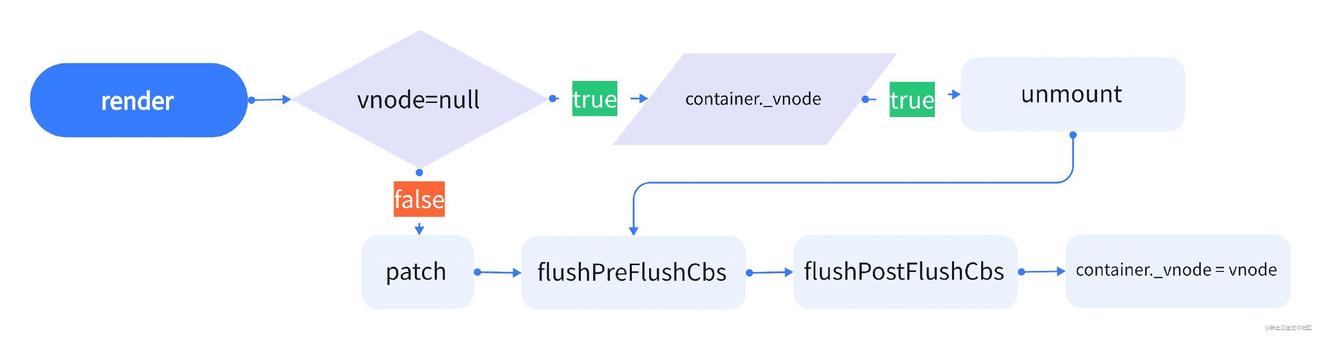

render 渲染 VNode

baseCreateRenderer()返回对象中，有render()函数，hydrate用于服务器渲染和createApp函数的。 在baseCreateRenderer()函数中，定义了render()函数，render的内容不复杂。

组件在首次挂载，以及后续的更新等，都会触发mount()，而这些，其实都会调用render()渲染函数。render()会先判断vnode虚拟节点是否存在，如果不存在进行unmount()卸载操作。 如果存在则会调用patch()函数。因此可以推测，patch()的过程中，有关组件相关处理。

 const render: RootRenderFunction = (vnode, container, isSVG) => {
    if (vnode == null) {//判断是否传入虚拟节点，如果节点不存在则运行
      if (container._vnode) {//判断容器中是否已有节点
        unmount(container._vnode, null, null, true)//如果已有节点则卸载当前节点
      }
    } else {
    //如果节点存在，则调用patch函数，从参数看，会传入新旧节点和容器
	      patch(container._vnode || null, vnode, container, null, null, null, isSVG)
    }
    flushPreFlushCbs() //组件更新前的回调
    flushPostFlushCbs()//组件更新后的回调
    container._vnode = vnode//将虚拟节点赋值到容器上
  }

patch VNode

这里来看一下有关patch()函数的代码，侧重了解当组件初次渲染的时候的流程。

// 注意：此闭包中的函数应使用 'const xxx = （） => {}'样式，以防止被小写器内联。
// patch:进行diff算法，crateApp->vnode->element
const patch: PatchFn = (
    n1,//老节点
    n2,//新节点
    container,//宿主元素 container
    anchor = null,//锚点，用来标识当我们对新旧节点做增删或移动等操作时，以哪个节点为参照物
    parentComponent = null,//父组件
    parentSuspense = null,//父悬念
    isSVG = false,
    slotScopeIds = null,//插槽
    optimized = __DEV__ && isHmrUpdating ? false : !!n2.dynamicChildren
  ) => {
    if (n1 === n2) {// 如果新老节点相同则停止
      return
    }
    // 打补丁且不是相同类型，则卸载旧节点，锚点后移
    if (n1 && !isSameVNodeType(n1, n2)) {
      anchor = getNextHostNode(n1)
      unmount(n1, parentComponent, parentSuspense, true)
      n1 = null //n1复位
    }
	//是否动态节点优化
    if (n2.patchFlag === PatchFlags.BAIL) {
      optimized = false
      n2.dynamicChildren = null
    }
	//结构n2新节点，获取新节点的类型
    const { type, ref, shapeFlag } = n2
    switch (type) {
      case Text: //文本类
	    processText(n1, n2, container, anchor)//文本节点处理
        break
      case Comment://注释类
        processCommentNode(n1, n2, container, anchor)//处理注释节点
        break
      case Static://静态类
        if (n1 == null) {//如果老节点不存在
          mountStaticNode(n2, container, anchor, isSVG)//挂载静态节点
        }
        break
      case Fragment://片段类
        processFragment(
         //进行片段处理
        )
        break
      default:
        if (shapeFlag & ShapeFlags.ELEMENT) {//如果类型编码是元素
          processElement(
	       n1,
           n2,
           container,
           anchor,
           parentComponent,
           parentSuspense,
           isSVG,
           slotScopeIds,
           optimized
          )
        } else if (shapeFlag & ShapeFlags.COMPONENT) {//如果类型编码是组件
          processComponent(
           n1,
           n2,
           container,
           anchor,
           parentComponent,
           parentSuspense,
           isSVG,
           slotScopeIds,
           optimized
          )
        } else if (shapeFlag & ShapeFlags.TELEPORT) {
          ;(type as typeof TeleportImpl).process(
          // 如果类型是传送，进行处理
          )
        } else if (__FEATURE_SUSPENSE__ && shapeFlag & ShapeFlags.SUSPENSE) {
          ;(type as typeof SuspenseImpl).process(
          //悬念处理
          )
        }
    }

    // 设置 参考 ref
    if (ref != null && parentComponent) {
      setRef(ref, n1 && n1.ref, parentSuspense, n2 || n1, !n2)
    }
  }

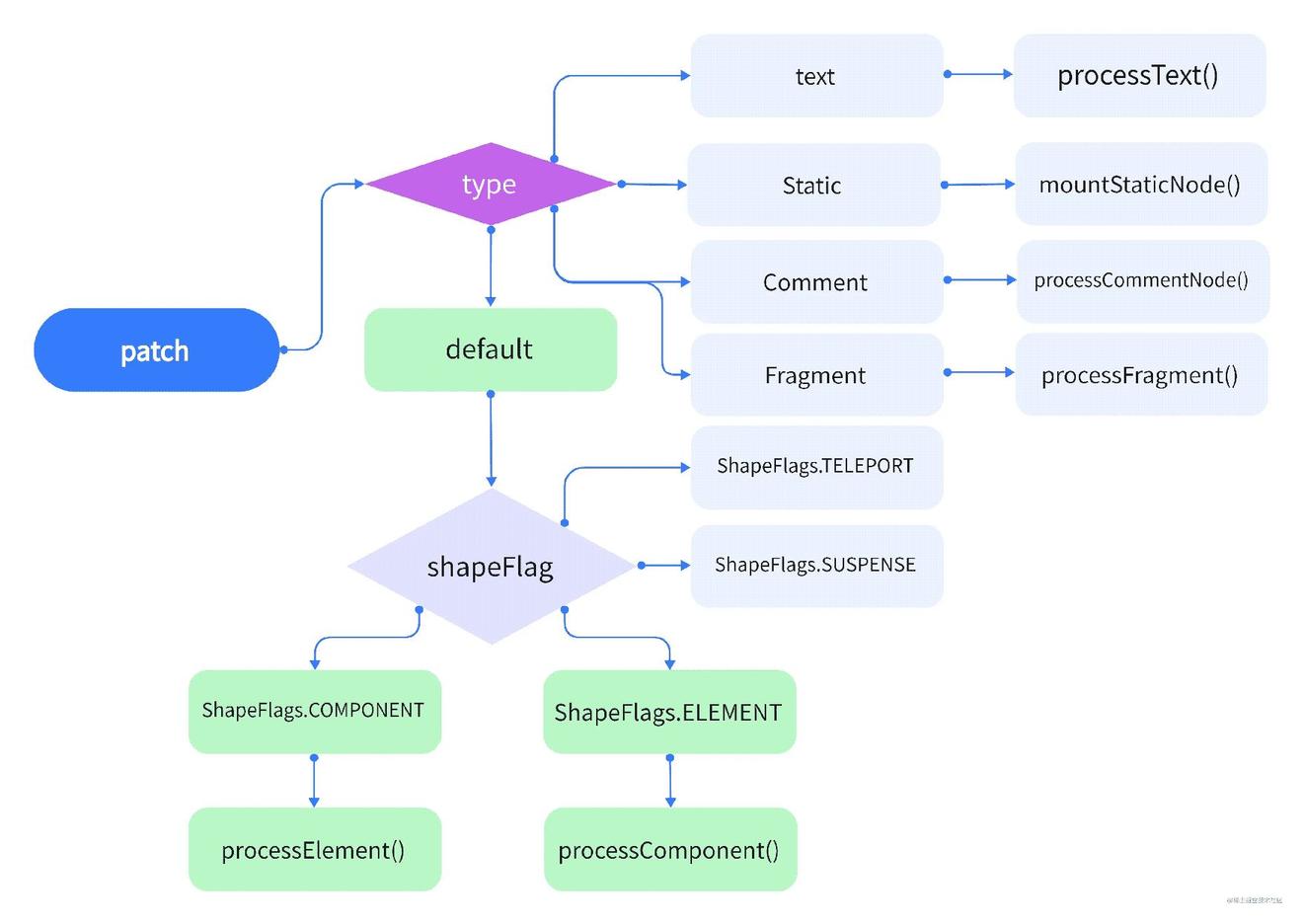

patch函数可见，主要做的就是 新旧虚拟节点之间的对比，这也是常说的diff算法，结合render(vnode, rootContainer, isSVG)可以看出vnode对应的是n1也就是新节点，而rootContainer对应n2，也就是老节点。其做的逻辑判断是。

  • 新旧节点相同则直接返回
  • 旧节点存在，且新节点和旧节点的类型不同，旧节点将被卸载unmount且复位清空null。锚点移向下个节点。
  • 新节点是否是动态值优化标记
  • 对新节点的类型判断
  • 文本类：processText
  • 注释类：processComment
  • 静态类：mountStaticNode
  • 片段类：processFragment
  • 默认

而这个默认才是主要的部分也是最常用到的部分。里面包含了对类型是元素element、组件component、传送teleport、悬念suspense的处理。这次主要讲的是虚拟节点到组件和普通元素渲染的过程，其他类型的暂时不提，内容展开过于杂乱。

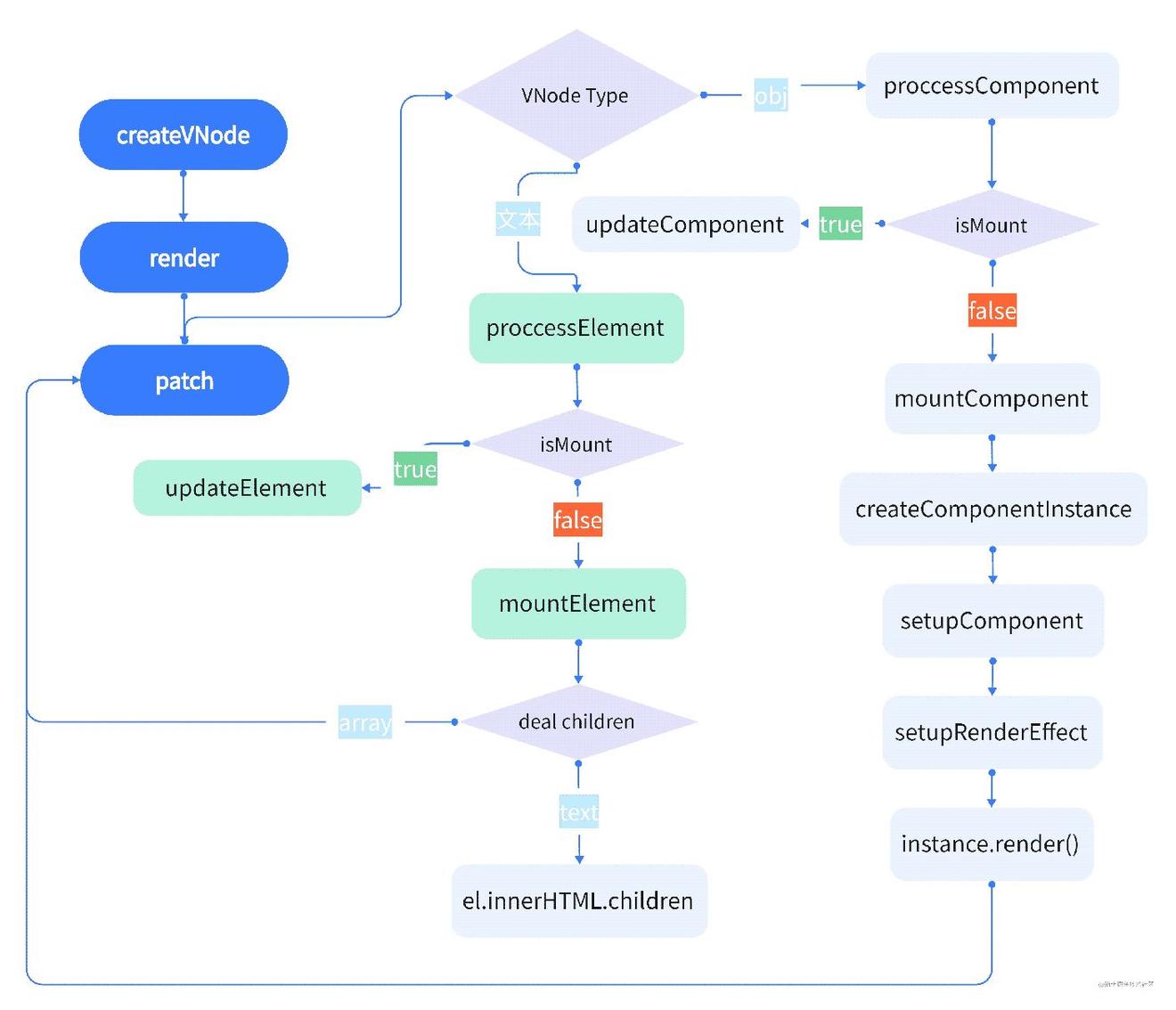

实际上第一次初始运行的时候，patch判断vnode类型根节点，因为vue3书写的时候，都是以组件的形式体现，所以第一次的类型势必是component类型。

processComponent 节点类型是组件下的处理

 const processComponent = (
    n1: VNode | null,//老节点
    n2: VNode,//新节点
    container: RendererElement,//宿主
    anchor: RendererNode | null,//锚点
    parentComponent: ComponentInternalInstance | null,//父组件
    parentSuspense: SuspenseBoundary | null,//父悬念
    isSVG: boolean,
    slotScopeIds: string[] | null,//插槽
    optimized: boolean
  ) => {
    n2.slotScopeIds = slotScopeIds
    if (n1 == null) {//如果老节点不存在，初次渲染的时候
	  //省略一部分n2其他情况下的处理
      //挂载组件
        mountComponent(
          n2,
          container,
          anchor,
          parentComponent,
          parentSuspense,
          isSVG,
          optimized
        )
    } else {
    //更新组件
     updateComponent(n1, n2, optimized)
    }
  }

老节点n1不存在null的时候,将挂载n2节点。如果老节点存在的时候，则更新组件。因此mountComponent()最常见的就是在首次渲染的时候，那时旧节点都是空的。

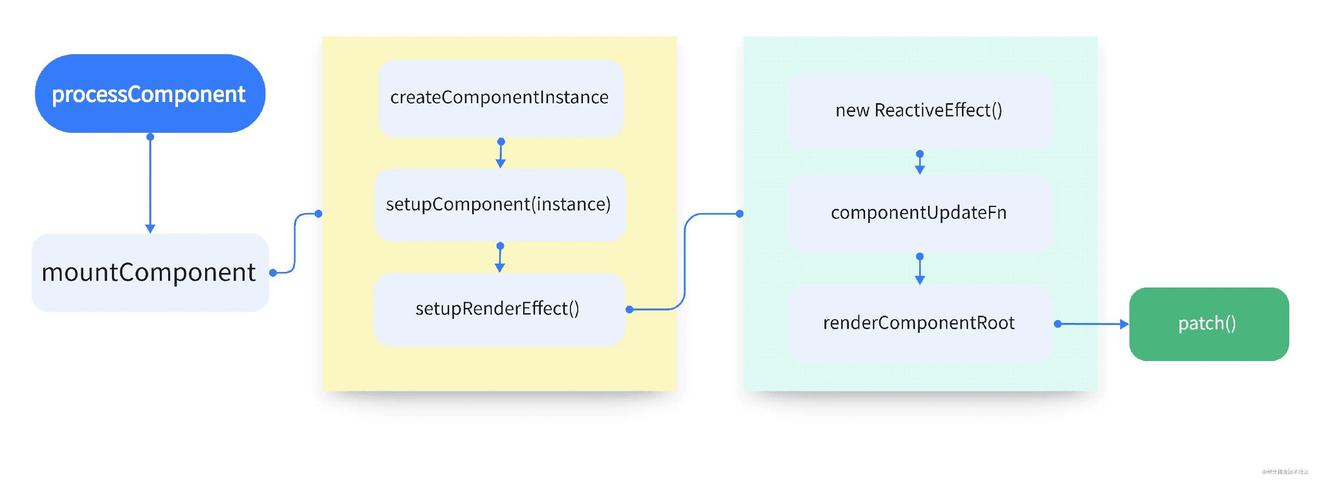

接下来就是看如何挂载组件mountComponent()

  const mountComponent: MountComponentFn = (
    initialVNode,//对应n2 新的节点
    container,//对应宿主
    anchor,//锚点
    parentComponent,//父组件
    parentSuspense,//父传送
    isSVG,//是否SVG
    optimized//是否优化
  ) => {
    // 2.x编译器可以在实际安装前预先创建组件实例。
    const compatMountInstance =
    //判断是不是根组件且是组件
      __COMPAT__ && initialVNode.isCompatRoot && initialVNode.component
    const instance: ComponentInternalInstance =
      compatMountInstance ||
      //创建组件实例
      (initialVNode.component = createComponentInstance(
        initialVNode,
        parentComponent,
        parentSuspense
      ))
    // 如果新节点是缓存组件的话那么将internals赋值给期渲染函数
    if (isKeepAlive(initialVNode)) {
      ;(instance.ctx as KeepAliveContext).renderer = internals
    }
    // 为了设置上下文处理props和slot插槽
    if (!(__COMPAT__ && compatMountInstance)) {
	    //设置组件实例
      setupComponent(instance)
    }
	//setup()是异步的。这个组件在进行之前依赖于异步逻辑的解决
    if (__FEATURE_SUSPENSE__ && instance.asyncDep) {
      parentSuspense && parentSuspense.registerDep(instance, setupRenderEffect)
      if (!initialVNode.el) {//如果n2没有宿主
        const placeholder = (instance.subTree = createVNode(Comment))
        processCommentNode(null, placeholder, container!, anchor)
      }
      return
    }
    //设置运行渲染副作用函数
    setupRenderEffect(
      instance,//存储了新节点的组件上下文，props插槽等其他实例属性
      initialVNode,//新节点n2
      container,//容器
      anchor,//锚点
      parentSuspense,//父悬念
      isSVG,//是否SVG
      optimized//是否优化
    )
  }

挂载组件中，除开缓存和悬挂上的函数处理，其逻辑上基本为：创建组件的实例createComponentInstance()，设置组件实例 setupComponent(instance)和设置运行渲染副作用函数setupRenderEffect()。

创建组件实例，基本跟创建虚拟节点一样的，内部以对象的方式创建渲染组件实例。 设置组件实例，是将组件中许多数据，赋值给了instance，维护组件上下文，同时对props和插槽等属性初始化处理。

然后是setupRenderEffect 设置渲染副作用函数；

  const setupRenderEffect: SetupRenderEffectFn = (
    instance,//实例
    initialVNode,//初始化节点
    container,//容器
    anchor,//锚点
    parentSuspense,//父悬念
    isSVG,//是否是SVG
    optimized//优化标记
	  ) => {
  //组件更新方法
    const componentUpdateFn = () => {
	   //如果组件处于未挂载的状态下
      if (!instance.isMounted) {
        let vnodeHook: VNodeHook | null | undefined
        //解构
        const { el, props } = initialVNode
        const { bm, m, parent } = instance
        const isAsyncWrapperVNode = isAsyncWrapper(initialVNode)
        toggleRecurse(instance, false)
        // 挂载前的钩子
        // 挂载前的节点
        toggleRecurse(instance, true)
          //这部分是跟服务器渲染相关的逻辑处理
          //创建子树，同时
        const subTree = (instance.subTree = renderComponentRoot(instance))
	      //递归
        patch(
            null,//因为是挂载，所以n1这个老节点是空的。
            subTree,//子树赋值到n2这个新节点
            container,//挂载到container上
            anchor,
            instance,
            parentSuspense,
            isSVG
          )
          //保留渲染生成的子树DOM节点
          initialVNode.el = subTree.el
        // 已挂载钩子
        // 挂在后的节点
        //激活为了缓存根的钩子
        // #1742 激活的钩子必须在第一次渲染后被访问 因为该钩子可能会被子类的keep-alive注入。
        instance.isMounted = true
        // #2458: deference mount-only object parameters to prevent memleaks
        // #2458: 遵从只挂载对象的参数以防止内存泄漏
        initialVNode = container = anchor = null as any
      } else {
        // 更新组件
        // 这是由组件自身状态的突变触发的（next: null）。或者父级调用processComponent（下一个：VNode）。
      }
    }
    // 创建用于渲染的响应式副作用
    const effect = (instance.effect = new ReactiveEffect(
      componentUpdateFn,
      () => queueJob(update),
      instance.scope // 在组件的效果范围内跟踪它
    ))
    //更新方法
    const update: SchedulerJob = (instance.update = () => effect.run())
    //实例的uid赋值给更新的id
    update.id = instance.uid
    // 允许递归
    // #1801, #2043 组件渲染效果应允许递归更新
    toggleRecurse(instance, true)
    update()
  }

setupRenderEffect() 最后执行的了 update()方法，其实是运行了effect.run()，并且将其赋值给了instance.updata中。而 effect 涉及到了 vue3 的响应式模块，该模块的主要功能就是，让对象属性具有响应式功能，当其中的属性发生了变动，那effect副作用所包含的函数也会重新执行一遍，从而让界面重新渲染。这一块内容先不管。从effect函数看，明白了调用了componentUpdateFn, 即组件更新方法，这个方法涉及了2个条件，一个是初次运行的挂载，而另一个是节点变动后的更新组件。 componentUpdateFn中进行的初次渲染，主要是生成了subTree然后把subTree传递到patch进行了递归挂载到container上。

subTree是什么？

subTree也是一个vnode对象，然而这里的subTree和initialVNode是不同的。以下面举个例子：

<template>
	<div class="app">
		<p>title</p>
		<helloWorld>
	</div>
</template>

而helloWorld组件中是<div>标签包含一个<p>标签

<template>
	<div class="hello">
		<p>hello world</p>
	</div>
</template>

在App组件中，<helloWorld> 节点渲染渲染生成的vnode就是 helloWorld组件的initialVNode，而这个组件内部所有的DOM节点就是vnode通过执行renderComponentRoot渲染生成的的subTree。 每个组件渲染的时候都会运行render函数，renderComponentRoot就是去执行render函数创建整个组件内部的vnode，然后进行标准化就得到了该函数的返回结果：子树vnode。 生成子树后，接下来就是继续调用patch函数把子树vnode挂载到container上去。 回到patch后，就会继续对子树vnode进行判断，例如上面的App组件的根节点是<div>标签，而对应的subTree就是普通元素vnode，接下来就是堆普通Element处理的流程。

当节点的类型是普通元素DOM时候，patch判断运行processElement

  const processElement = (
    n1: VNode | null, //老节点
    n2: VNode,//新节点
    container: RendererElement,//容器
    anchor: RendererNode | null,//锚点
    parentComponent: ComponentInternalInstance | null,
    parentSuspense: SuspenseBoundary | null,
    isSVG: boolean,
    slotScopeIds: string[] | null,
    optimized: boolean
  ) => {
    isSVG = isSVG || (n2.type as string) === 'svg'
    if (n1 == null) {//如果没有老节点，其实就是初次渲染，则运行mountElement
      mountElement(
        n2,
        container,
        anchor,
        parentComponent,
        parentSuspense,
        isSVG,
        slotScopeIds,
        optimized
      )
    } else {
	   //如果是更新节点则运行patchElement
      patchElement(
        n1,
        n2,
        parentComponent,
        parentSuspense,
        isSVG,
        slotScopeIds,
        optimized
      )
    }
  }

逻辑依旧，如果有n1老节点为null的时候，运行挂载元素的逻辑，否则运行更新元素节点的方法。

以下是mountElement()的代码：

  const mountElement = (
    vnode: VNode,
    container: RendererElement,
    anchor: RendererNode | null,
    parentComponent: ComponentInternalInstance | null,
    parentSuspense: SuspenseBoundary | null,
    isSVG: boolean,
    slotScopeIds: string[] | null,
    optimized: boolean
  ) => {
    let el: RendererElement
    let vnodeHook: VNodeHook | undefined | null
    const { type, props, shapeFlag, transition, dirs } = vnode
	//创建元素节点
    el = vnode.el = hostCreateElement(
      vnode.type as string,
      isSVG,
      props && props.is,
      props
    )
    // 首先挂载子类，因为某些props依赖于子类内容
    // 已经渲染, 例如 `<select value>`
    // 如果标记判断子节点类型是文本类型
    if (shapeFlag & ShapeFlags.TEXT_CHILDREN) {
       // 处理子节点是纯文本的情况
      hostSetElementText(el, vnode.children as string)
      //如果标记类型是数组子类
    } else if (shapeFlag & ShapeFlags.ARRAY_CHILDREN) {
    //挂载子类，进行patch后进行挂载
      mountChildren(
        vnode.children as VNodeArrayChildren,
        el,
        null,
        parentComponent,
        parentSuspense,
        isSVG && type !== 'foreignObject',
        slotScopeIds,
        optimized
      )
    }
    if (dirs) {
      invokeDirectiveHook(vnode, null, parentComponent, 'created')
    }
    // 设置范围id
    setScopeId(el, vnode, vnode.scopeId, slotScopeIds, parentComponent)
    // props相关的处理，比如 class，style，event，key等属性
    if (props) {
      for (const key in props) {
        if (key !== 'value' && !isReservedProp(key)) {//key值不等于value字符且不是
          hostPatchProp(
            el,
            key,
            null,
            props[key],
            isSVG,
            vnode.children as VNode[],
            parentComponent,
            parentSuspense,
            unmountChildren
          )
        }
      }

      if ('value' in props) {
        hostPatchProp(el, 'value', null, props.value)
      }
      if ((vnodeHook = props.onVnodeBeforeMount)) {
        invokeVNodeHook(vnodeHook, parentComponent, vnode)
      }
    }
      Object.defineProperty(el, '__vueParentComponent', {
        value: parentComponent,
        enumerable: false
      }
    }
    if (dirs) {
      invokeDirectiveHook(vnode, null, parentComponent, 'beforeMount')
    }
    // #1583 对于内部悬念+悬念未解决的情况，进入钩子应该在悬念解决时调用。
    // #1689  对于内部悬念+悬念解决的情况，只需调用它
    const needCallTransitionHooks =
      (!parentSuspense || (parentSuspense && !parentSuspense.pendingBranch)) &&
      transition && !transition.persisted
    if (needCallTransitionHooks) {
      transition!.beforeEnter(el)
    }
	 //把创建的元素el挂载到container容器上。
    hostInsert(el, container, anchor)
    if (
      (vnodeHook = props && props.onVnodeMounted) ||
      needCallTransitionHooks ||
      dirs
    ) {
      queuePostRenderEffect(() => {
        vnodeHook && invokeVNodeHook(vnodeHook, parentComponent, vnode)
        needCallTransitionHooks && transition!.enter(el)
        dirs && invokeDirectiveHook(vnode, null, parentComponent, 'mounted')
      }, parentSuspense)
    }
  }

mountElement挂载元素主要做了，创建DOM元素节点，处理节点子节点，挂载子节点，同时对props相关处理。

所以根据代码，首先是通过hostCreateElement方法创建了DOM元素节点。

const {createElement:hostCreateElement } = options

是从options这个实参中解构并重命名为hostCreateElement方法的，那么这个实参是从哪里来 需要追溯一下,回到初次渲染开始的流程中去。

从这流程图可以清楚的知道，options中createElement方法是从nodeOps.ts文件中导出的并传入baseCreateRender()方法内的。

该文件位于：core/packages/runtime-dom/src/nodeOps.ts

createElement: (tag, isSVG, is, props): Element => {
    const el = isSVG
      ? doc.createElementNS(svgNS, tag)
      : doc.createElement(tag, is ? { is } : undefined)
    if (tag === 'select' && props && props.multiple != null) {
      ;(el as HTMLSelectElement).setAttribute('multiple', props.multiple)
    }
    return el
  },

从中可以看出，其实是调用了底层的DOM API document.createElement创建元素。

说回上面，创建完DOM节点元素之后，接下来是继续判断子节点的类型，如果子节点是文本类型的，则调用处理文本hostSetElementText()方法。

const {setElementText: hostSetElementText} = option
setElementText: (el, text) => {
    el.textContent = text
  },

与前面的createElement一样，setElementText方法是通过设置DOM元素的textContent属性设置文本。

而如果子节点的类型是数组类，则执行mountChildren方法，对子节点进行挂载：

  const mountChildren: MountChildrenFn = (
    children,//子节点数组里的内容
    container,//容器
    anchor,
    parentComponent,
    parentSuspense,
    isSVG,
    slotScopeIds,
    optimized,//优化标记
    start = 0
  ) => {
  //遍历子节点中的内容
    for (let i = start; i < children.length; i++) {
    //根据优化标记进行判断进行克隆或者节点初始化处理。
      const child = (children[i] = optimized
        ? cloneIfMounted(children[i] as VNode)
        : normalizeVNode(children[i]))
        //执行patch方法，递归挂载child
      patch(
        null,//因为是初次挂载所以没有老的节点
        child,//虚拟子节点
        container,//容器
        anchor,
        parentComponent,
        parentSuspense,
        isSVG,
        slotScopeIds,
        optimized
      )
    }
  }

子节点的挂载逻辑看起来会非常眼熟，在对children数组进行遍历之后获取到的每一个child，进行预处理后并对其执行挂载方法。 结合之前调用mountChildren()方法传入的实参和其形参之间的对比。

mountChildren(
	vnode.children as VNodeArrayChildren, //节点中子节点的内容
	el,//DOM元素
	null,
	parentComponent,
	parentSuspense,
	isSVG && type !== 'foreignObject',
	slotScopeIds,
	optimized
)

const mountChildren: MountChildrenFn = (
	children,//子节点数组里的内容
	container,//容器
	anchor,
	parentComponent,
	parentSuspense,
	isSVG,
	slotScopeIds,
	optimized,//优化标记
	start = 0
  )

明确的对应上了第二个参数是container，而调用mountChildren方法时传入第二个参数的是在调用mountElement()时创建的DOM节点，这样便建立起了父子关系。 而且，后续的继续递归patch()，能深度遍历树的方式，可以完整的把DOM树遍历出来，完成渲染。

处理完节点的后，最后会调用 hostInsert(el, container, anchor)

const {insert: hostInsert} = option
insert: (child, parent, anchor) => {
    parent.insertBefore(child, anchor || null)
},

再次就用调用DOM方法将子类的内容挂载到parent，也就是把child挂载到parent下，完成节点的挂载。

注意点：node.insertBefore(newnode,existingnode)中_existingnode_虽然是可选的对象，但是实际上，在不同的浏览器会有不同的表现形式，所以如果没有existingnode值的情况下，填入null会将新的节点添加到node子节点的尾部。

Vue3学习笔记
上一篇
基于Vue3和element-plus实现登录功能(最终完整版)
下一篇
